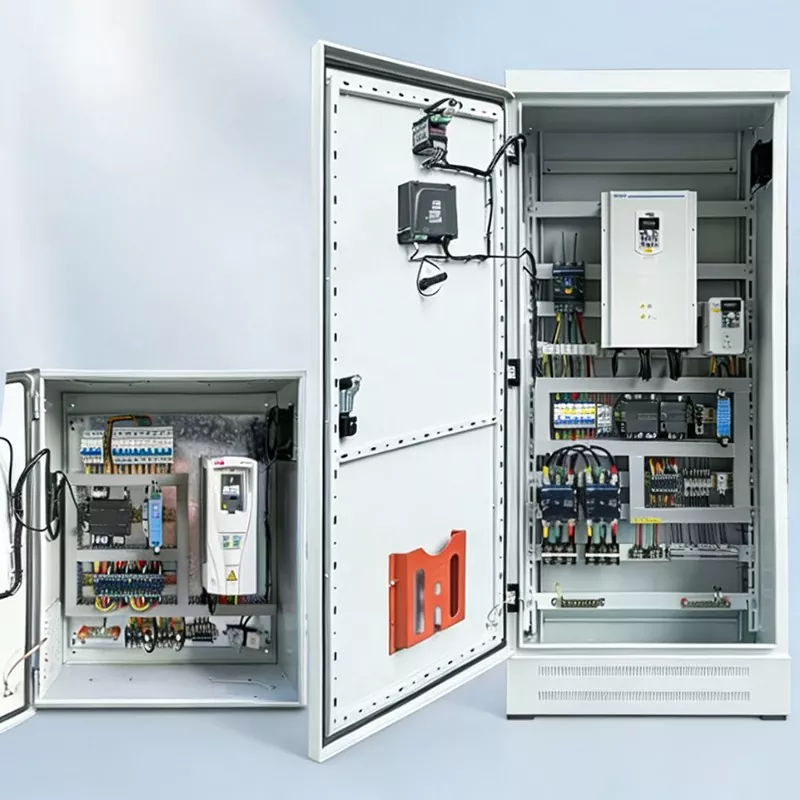

Armadio di controllo a frequenza variabile

L'armadio di controllo elettrico a frequenza variabile Junray è una soluzione intelligente di controllo della velocità del motore progettata specificamente per applicazioni industriali e comunali che richiedono una regolazione precisa del flusso, della pressione o della velocità. Regolando automaticamente la velocità del motore in base alle condizioni di carico effettive, garantisce un risparmio energetico dal 30% al 50% rispetto al funzionamento a frequenza fissa. Le caratteristiche includono regolazione continua della velocità da 0 a 50 Hz, controllo automatico PID a circuito chiuso per pressione costante o flusso costante, avvio/arresto graduale per eliminare shock meccanici e colpi d'ariete, modalità di backup VFD/frequenza di rete commutabili e protezioni complete da sovraccarico, sovracorrente, sovratensione e sottotensione. Adatto per pompe dell'acqua, ventilatori, compressori d'aria, trasportatori e vari motori industriali in impianti di produzione, impianti di trattamento delle acque reflue, sistemi HVAC e automazione degli edifici. La potenza nominale varia da 0,75 kW a 500 kW con protezione IP40, supportando sia l'installazione a pavimento che a parete. Progettato per il funzionamento continuo 24 ore su 24, 7 giorni su 7, in ambienti industriali esigenti.

I principali vantaggi dell'armadio di controllo a frequenza variabile

Controllo intelligente della velocità: può regolare automaticamente la velocità del motore in base alle variazioni di carico. Ad esempio, per le pompe dell'acqua, quando il consumo di acqua è basso, la velocità verrà ridotta automaticamente per evitare il funzionamento continuo a pieno carico, adattandosi perfettamente ai carichi fluttuanti.

Risparmio energetico e riduzione dei costi: rispetto al funzionamento a frequenza fissa, può risparmiare dal 30% al 50% sui costi dell'elettricità. Per apparecchiature come pompe dell'acqua e ventilatori che funzionano continuamente, nel corso di un anno, è possibile risparmiare diverse migliaia o addirittura decine di migliaia di dollari in costi di elettricità. I benefici a lungo termine sono estremamente elevati.

Avvio graduale: la funzione di protezione del motore durante l'avvio graduale. All'avvio, la corrente aumenta gradualmente, senza una grande corrente di avviamento a frequenza fissa, che non danneggerà il motore né influenzerà la rete elettrica, prolungando significativamente la durata del motore.

Protezione multipla: protezione stabile e affidabile da sovraccarico, sovracorrente, sovratensione e sottotensione. In caso di malfunzionamento del motore, può arrestarsi automaticamente, proteggendo il motore e il modulo di conversione di frequenza, prevenendo danni alle apparecchiature e garantendo stabilità e affidabilità.

Controllo remoto: il monitoraggio intelligente supporta il controllo remoto e il monitoraggio intelligente. Può regolare da remoto la velocità, visualizzare i dati operativi ed evitare operazioni in loco, rendendo la gestione più conveniente.

Specifiche tecniche

Esposizione dettagliata dell'artigianato

1. Modulo a frequenza variabile: modulo a frequenza variabile di alta qualità, con controllo preciso della velocità e funzionamento stabile;

2. Funzione Soft Start: avvio graduale, riduzione della corrente di avviamento e protezione del motore;

3. Protezioni multiple: protezioni da sovraccarico, sovracorrente, sovratensione e sottotensione, garantendo stabilità e affidabilità;

4. Dissipazione del calore e progettazione della ventilazione: l'armadio di controllo a frequenza variabile è dotato di canali di dissipazione del calore dedicati, che possono rimuovere rapidamente il calore operativo e garantire il funzionamento stabile del modulo a frequenza variabile;

5. Processo di cablaggio standard: separazione delle linee di alimentazione e di segnale, cablaggio orizzontale e verticale, facilitazione della manutenzione e garanzia di sicurezza e standardizzazione.

Scenari applicativi

L'armadio di controllo a frequenza variabile è ampiamente applicabile e può essere utilizzato in vari scenari:

Controllo della pompa dell'acqua: regolazione della velocità a frequenza variabile per pompe di approvvigionamento idrico e pompe per acque luride, ottenendo risparmio energetico e riduzione dei consumi;

Controllo dei ventilatori: regolazione della velocità a frequenza variabile per ventilatori e ventilatori, ottenendo risparmio energetico e riduzione dei consumi;

Compressore d'aria: controllo della frequenza variabile per compressori d'aria, ottenendo risparmio energetico e riduzione dei consumi;

Nastro trasportatore: regolazione della velocità a frequenza variabile per trasportatori, regolazione della velocità;

Altri motori industriali: vari motori industriali che richiedono la regolazione della velocità.

Panoramica del progetto di retrofit

I. Profilo del progetto

Questo progetto prevede l'ammodernamento del risparmio energetico di un impianto di trattamento delle acque reflue municipali su larga scala. L'attrezzatura principale della struttura comprende soffiatori Roots per l'aerazione, pompe di sollevamento delle acque reflue e set di pompe di ritorno. Originariamente, tutte le apparecchiature si basavano su metodi di avviamento diretto in linea o stella-triangolo e utilizzavano la strozzatura della valvola per la regolazione del flusso. L'apparecchiatura funzionava continuamente a piena velocità costante, provocando notevoli picchi di avvio, l'impossibilità di regolare la pressione dell'acqua o il flusso d'aria e gravi sprechi energetici. Inoltre, il sistema soffriva di colpi d'ariete nelle tubazioni, rumore e vibrazioni eccessivi della ventola, tassi elevati di guasti alle apparecchiature e costi di gestione e manutenzione ingenti.

Per ottenere una regolazione continua della velocità, una pressione e un flusso costanti, una fornitura di energia su richiesta e un consumo energetico ridotto, è stato intrapreso un ammodernamento completo dei ventilatori e delle pompe ad alta potenza dell'impianto. Sono stati installati armadi di controllo intelligenti a frequenza variabile (VFD), collegati a un sistema di controllo centrale PLC per la regolazione automatica della velocità, garantendo così un funzionamento dell'impianto intelligente, efficiente dal punto di vista energetico e stabile.

II. Problemi di pre-retrofit

Eccessiva perdita di energia: il funzionamento a velocità costante alla frequenza di linea implicava il funzionamento delle apparecchiature a pieno carico indipendentemente dalla qualità o dal volume effettivo dell'acqua, con conseguenti elevati sprechi di energia durante i periodi di basso carico.

Elevata corrente di spunto all'avvio: l'avviamento stella-triangolo causava shock meccanici, con conseguenti frequenti fluttuazioni della tensione di rete, danni meccanici e guasti prematuri di cuscinetti e accoppiamenti.

Scarsa precisione nella regolazione del processo: il flusso d'aria e la pressione dell'acqua erano regolati tramite la regolazione manuale della valvola, con conseguente ritardo e bassa precisione; ciò ha causato livelli instabili di ossigeno disciolto nei serbatoi biochimici e prestazioni incoerenti di trattamento delle acque reflue.

Forti colpi d'ariete, vibrazioni e rumore: l'avvio e l'arresto rapidi alla frequenza di linea hanno causato notevoli effetti di colpo d'ariete, con condutture allentate o con perdite, mentre le vibrazioni e il rumore del ventilatore hanno superato i limiti consentiti.

Durata breve delle apparecchiature e manutenzione frequente: funzionamento a lungo termine ad alta velocità con usura accelerata da shock meccanici su motori, corpi pompa e soffianti, con conseguenti elevati costi annuali di riparazione e sostituzione e interruzioni della produzione dovute a tempi di fermo.

III. Piano di configurazione dell'attrezzatura

In base alle caratteristiche di carico dei ventilatori e delle pompe dell'impianto e ai requisiti di risparmio energetico, sono stati installati in loco armadi di controllo VFD intelligenti personalizzati. Questi armadi supportano configurazioni di controllo "uno-a-uno" e "uno-a-molti" e sono dotati di regolazione automatica della pressione/portata costante basata su PID, integrazione del sistema di controllo centrale e commutazione continua tra il funzionamento a frequenza di linea e a frequenza variabile, garantendo l'idoneità per operazioni di processo continue 24 ore su 24. Specifiche dell'attrezzatura principale

Tipo di apparecchiatura: armadio di controllo intelligente a frequenza variabile a bassa tensione (dedicato a ventilatori/pompe)

Sistema compatibile: sistema di distribuzione dell'alimentazione a bassa tensione CA trifase 380 V

Potenza di controllo: 15 kW–75 kW (abbinamento graduale per vari set di pompe e apparecchiature di ventilazione)

Metodo di controllo della velocità: regolazione continua della velocità uniforme da 0 a 50 Hz; regolazione automatica intelligente PID a circuito chiuso

Modalità operative: commutabile tra modalità VFD automatica, VFD manuale e modalità di backup della frequenza di rete (bypass)

Funzioni di interblocco: supporta la comunicazione di controllo centrale PLC, la rete remota RS-485, il caricamento dei dati e l'avvio/arresto automatico

Funzioni di protezione: protezione da sovratensione, sottotensione, sovracorrente, sovraccarico, perdita di fase, surriscaldamento, cortocircuito e stallo

Funzioni ausiliarie: avvio/arresto graduale (senza shock), registrazione dei guasti, feedback degli allarmi e commutazione di emergenza alla frequenza di rete

IV. Punti salienti dell'aggiornamento

Controllo della velocità basato sulla domanda per la massima efficienza energetica: regola automaticamente la velocità di rotazione in base alle portate influenti e ai dati sull'ossigeno disciolto nei serbatoi biochimici; funziona a basse frequenze durante i periodi di basso carico, eliminando lo spreco di energia associato al funzionamento costante alla frequenza di rete alla massima velocità.

Avvio graduale senza shock: accelera dolcemente da 0 Hz senza corrente di spunto; elimina le fluttuazioni della rete, gli shock meccanici e i colpi d'ariete delle tubazioni, proteggendo così i motori e le infrastrutture delle tubazioni.

Controllo del processo preciso e stabile: la regolazione PID a circuito chiuso garantisce pressione e flusso stabili; mantiene costanti il ​​flusso d'aria e la pressione dell'acqua, stabilizza le condizioni di trattamento biochimico e migliora significativamente il tasso di conformità delle acque reflue trattate.

Backup a doppia modalità (rete/VFD): il passaggio con un solo tocco al funzionamento alla frequenza di rete in caso di guasto del VFD previene i tempi di inattività e garantisce il funzionamento continuo dell'impianto di trattamento delle acque reflue.

O&M remoto intelligente: si integra con il sistema di controllo centrale dell'impianto per il monitoraggio in tempo reale dei parametri operativi e degli avvisi di guasto; riduce la necessità di ispezioni manuali e consente una gestione intelligente e senza personale.

V. Risultati operativi post-retrofit

Significativo risparmio energetico: l'apparecchiatura riduce automaticamente la frequenza in base al carico, ottenendo un tasso di risparmio energetico complessivo del 30%–40% e riducendo sostanzialmente i costi mensili di produzione elettrica.

Maggiore durata delle apparecchiature: l'avvio/arresto graduale senza urti e il funzionamento regolare a bassa velocità riducono significativamente l'usura di motori, cuscinetti e reti di tubazioni, riducendo il tasso di guasto delle apparecchiature di oltre l'80%. Prestazioni e conformità stabili del processo: la pressione dell'acqua e il flusso d'aria rimangono costanti e controllabili, migliorando la stabilità dei processi di trattamento delle acque reflue e garantendo che la qualità degli effluenti soddisfi costantemente gli standard evitando i rischi associati alle fluttuazioni del processo.

Maggiore stabilità della rete elettrica: elimina i picchi di avviamento ad alta corrente; garantisce una tensione stabile sulle sbarre senza cadute di tensione istantanee o interventi intempestivi degli interruttori automatici a monte.

Costi di gestione e manutenzione significativamente ridotti: presenta bassi tassi di guasto delle apparecchiature e usura minima, eliminando la necessità di frequenti manutenzioni; il monitoraggio remoto e le funzionalità di allarme rapido riducono drasticamente il carico di lavoro manuale per le operazioni e la manutenzione.

VI. Riepilogo del caso

Gli armadi di controllo a frequenza variabile rappresentano la soluzione di controllo ottimale per il risparmio energetico per applicazioni quali pompe dell'acqua, ventilatori, sistemi di condizionamento d'aria centralizzati, linee di assemblaggio industriali, fornitura di acqua a pressione costante e trattamento delle acque reflue. Rispetto ai metodi stella-triangolo o soft-start, offrono vantaggi chiave tra cui la regolazione continua della velocità, il controllo preciso del processo, un sostanziale risparmio energetico, un avvio e un arresto graduali senza shock e l'integrazione intelligente del sistema. Non solo risolvono i rischi per la sicurezza associati all'avvio delle apparecchiature, ma ottimizzano anche i processi di produzione e riducono i costi dell'elettricità, rendendoli un componente standard ed essenziale per gli ammodernamenti per il risparmio energetico nei settori industriale e municipale.
