In che modo un trasformatore di corrente impermeabile per esterni Cthw6 può semplificare il monitoraggio dell'alimentazione a bassa tensione

Junray elettricoproduce ilTrasformatore di corrente impermeabile per esterni Cthw6per retrofit di distribuzione di energia a bassa tensione, monitoraggio energetico, misurazione e applicazioni di protezione. La sua struttura a nucleo diviso consente l'installazione attorno a cavi o sbarre esistenti senza tagliare i conduttori, contribuendo a ridurre i tempi di installazione ed evitare inutili interruzioni di corrente.

Un trasformatore di corrente è un componente di rilevamento importante per la misurazione e il monitoraggio della corrente elettrica nei sistemi di distribuzione. Per gli impianti esistenti, tuttavia, l'installazione di trasformatori a nucleo chiuso convenzionali può richiedere la disconnessione dei cavi, la rimozione delle sbarre collettrici o arresti programmati. Il design CTHW6 affronta queste sfide con una struttura a nucleo diviso aperto-chiuso, nucleo magnetico ad alta precisione, alloggiamento ignifugo isolato e design della connessione impermeabile. Queste caratteristiche lo rendono adatto per impianti industriali, edifici commerciali, armadi di distribuzione, sistemi fotovoltaici, applicazioni di accumulo di energia e infrastrutture di ricarica per veicoli elettrici dove sono importanti l'acquisizione affidabile della corrente e una comoda installazione di retrofit.

Sommario

1. Che cos'è un trasformatore di corrente impermeabile per esterni Cthw6?
2. Perché il design split-core è importante per i retrofit della distribuzione di energia?
3. Quali caratteristiche principali supportano una misurazione affidabile della corrente?
4. Caratteristiche tecniche di Cthw6 in breve
5. Come viene installato il trasformatore?
6. Dove può essere utilizzato il trasformatore?
7. Cosa dovrebbero considerare gli acquirenti prima della selezione?
8. Cosa mostra una vera applicazione di retrofit?
9. Domande frequenti

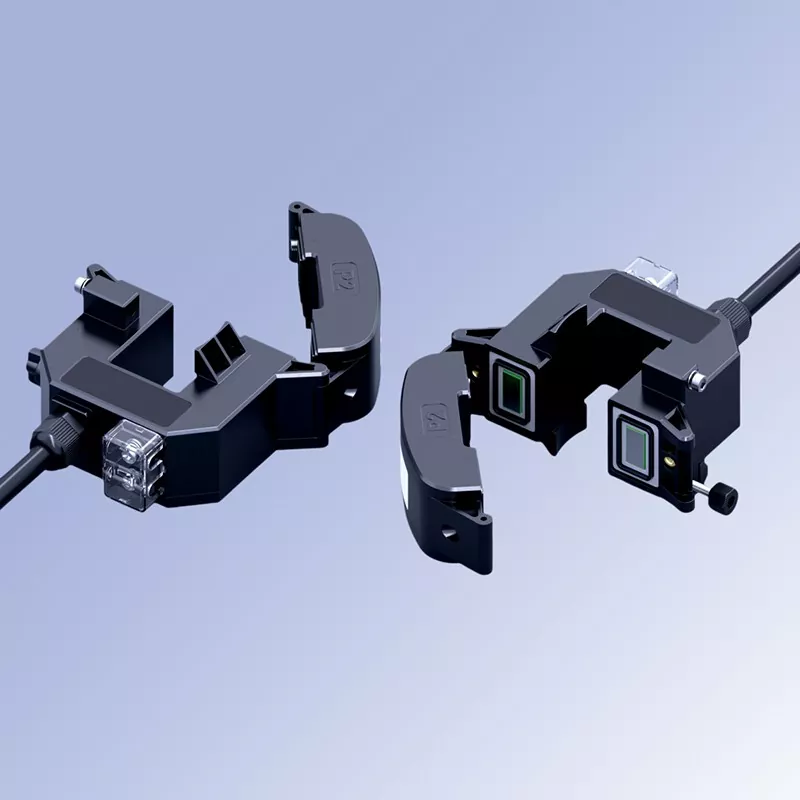

Che cos'è un trasformatore di corrente impermeabile per esterni Cthw6?

Un trasformatore di corrente, comunemente chiamato CT, converte una corrente primaria elevata in una corrente secondaria più piccola che può essere misurata in modo sicuro da contatori, terminali di monitoraggio o dispositivi di protezione. Nei sistemi di distribuzione a bassa tensione, ciò consente agli operatori di ottenere dati elettrici utili senza collegare direttamente apparecchiature di misurazione sensibili all'intera corrente primaria.

La serie CTHW6 è progettata specificamente per applicazioni in cui i circuiti di alimentazione esistenti necessitano di monitoraggio o aggiornamento. A differenza dei tradizionali trasformatori a nucleo solido, la sua struttura a nucleo diviso può essere aperta e fissata attorno a un cavo o a una sbarra collettrice esistente. Ciò lo rende particolarmente utile quando l'infrastruttura elettrica è già operativa e non è auspicabile un esteso ricablaggio.

La struttura orientata all'esterno combina inoltre un alloggiamento isolato in materiale plastico tecnico con incapsulamento interno epossidico e un collegamento via cavo impermeabile. Questi elementi di progettazione aiutano il trasformatore a resistere all'umidità, alla polvere, ai cambiamenti di temperatura e ad altre condizioni incontrate nelle apparecchiature di distribuzione e nelle installazioni esterne.

Perché il design split-core è importante per i retrofit della distribuzione di energia?

I progetti di retrofit hanno requisiti diversi rispetto alle nuove installazioni elettriche. Quando viene assemblato un nuovo armadio di distribuzione, gli ingegneri possono riservare spazio e installare trasformatori a foro passante convenzionali prima della messa sotto tensione. Una struttura esistente potrebbe non avere questa flessibilità.

L'installazione tradizionale può comportare la disconnessione dei conduttori o lo smantellamento delle sbarre. A seconda della struttura, ciò potrebbe comportare interruzioni della produzione, manodopera aggiuntiva e un complicato coordinamento delle interruzioni. Un trasformatore split-core fornisce un altro approccio: l'alloggiamento si apre, il conduttore viene posizionato attraverso l'apertura e l'alloggiamento viene chiuso e bloccato.

Principali vantaggi del retrofit

• Interruzioni di installazione ridotte:Non è necessario tagliare i cavi esistenti per il metodo di installazione split-core.
• Installazione sul campo più rapida:La struttura apri-chiudi semplifica il posizionamento attorno ai conduttori esistenti.
• Requisiti di modifica inferiori:I layout di distribuzione esistenti possono essere mantenuti invece di essere ampiamente ricostruiti.
• Aggiornamenti flessibili del monitoraggio:È possibile introdurre ulteriori rilevamenti di corrente nei circuiti esistenti.
• Migliore idoneità per le strutture operative:È utile quando ridurre al minimo i tempi di inattività pianificati è un requisito importante del progetto.

Per i lavori elettrici critici per la sicurezza, l'installazione deve essere sempre eseguita da personale adeguatamente qualificato seguendo le procedure di sicurezza elettrica applicabili. Il design a nucleo diviso migliora la comodità di installazione, ma non elimina la necessità di pratiche di lavoro sicure.

Quali caratteristiche principali supportano una misurazione affidabile della corrente?

Nucleo magnetico ad alta precisione

Il trasformatore utilizza un nucleo in acciaio al silicio a grani orientati progettato per fornire elevata permeabilità magnetica, bassa perdita magnetica e un ampio intervallo operativo lineare. Le informazioni sul prodotto specificano la precisione di misurazione di Classe 0,5/0,5S, supportando applicazioni in cui sono richiesti dati di corrente stabili per la misurazione e il monitoraggio.

Chiusura meccanica sicura

Dopo che il conduttore è stato posizionato all'interno dell'apertura, le due sezioni dell'alloggiamento vengono chiuse e fissate con una vite di bloccaggio. Una chiusura corretta aiuta a mantenere un allineamento coerente del nucleo magnetico, che è importante per la stabilità della misurazione.

Custodia isolata ignifuga

L'alloggiamento è realizzato in plastica tecnica ignifuga ad alta resistenza. L'incapsulamento epossidico interno versato sotto vuoto fornisce una protezione aggiuntiva contro umidità, polvere e corrosione, migliorando al tempo stesso le prestazioni di isolamento.

Chiara identificazione della polarità

I contrassegni P1/P2 e gli indicatori di polarità del terminale secondario sono chiaramente identificati sul prodotto. Ciò aiuta i tecnici a stabilire correttamente i collegamenti primari e secondari durante l'installazione e la messa in servizio.

Collegamento via cavo impermeabile

Sulla connessione di uscita è incorporato un pressacavo impermeabile. Per installazioni esterne o particolarmente umide, una sigillatura aggiuntiva sui collegamenti elettrici può migliorare ulteriormente la protezione ambientale.

Caratteristiche tecniche di Cthw6 in breve

Gli acquirenti devono confermare il rapporto di trasformazione richiesto, le dimensioni dell'apertura, il tipo di conduttore, la classe di precisione, l'ambiente di installazione e i requisiti di uscita secondaria prima di ordinare. È anche possibile discutere specifiche personalizzate non standard in base ai requisiti del progetto.

Come viene installato il trasformatore?

Il design apri-chiudi ha lo scopo di rendere l'installazione sul campo più semplice. Una tipica sequenza di installazione include i seguenti passaggi:

1. Allentare la vite di bloccaggio laterale e aprire l'alloggiamento del trasformatore.
2. Posizionare il cavo o la sbarra attraverso il centro dell'apertura.
3. Assicurarsi che il conduttore sia centrato correttamente e non interferisca con l'alloggiamento.
4. Chiudere le sezioni superiore e inferiore e serrare saldamente la vite di bloccaggio.
5. Aprire il coperchio trasparente dei terminali e collegare il cablaggio secondario rispettando i contrassegni di polarità.
6. Ispezionare la chiusura meccanica, il cablaggio, l'isolamento e il segnale di misurazione prima della messa in servizio.

Un importante punto di sicurezza è che il circuito secondario del TA non deve essere lasciato aperto mentre il conduttore primario è sotto tensione. Un secondario aperto può generare una tensione pericolosa. Gli elettricisti qualificati devono pertanto seguire le istruzioni del produttore e i requisiti di sicurezza elettrica applicabili durante l'installazione, il test e la manutenzione.

Dove può essere utilizzato il trasformatore?

La combinazione di installazione split-core e protezione ambientale rende il CTHW6 adatto per un'ampia gamma di applicazioni di monitoraggio elettrico a bassa tensione.

Monitoraggio dell'energia industriale

Linee di produzione, pompe, ventilatori, compressori, macchine utensili e altri carichi elettrici possono essere monitorati attraverso la misurazione della corrente. Questi dati possono supportare l'analisi del funzionamento delle apparecchiature e la gestione dell'energia.

Distribuzione commerciale ed edilizia

Edifici adibiti ad uffici, complessi commerciali, ospedali e data center contengono spesso più circuiti derivati ​​che richiedono monitoraggio. I trasformatori split-core possono semplificare gli aggiornamenti ai sistemi di distribuzione esistenti.

Distribuzione intelligente dell'energia

Il trasformatore può essere integrato con misuratori di potenza multifunzione, terminali di monitoraggio intelligenti e altre apparecchiature di monitoraggio elettrico per supportare l'acquisizione dei dati correnti e il monitoraggio remoto.

Energie rinnovabili e infrastrutture per veicoli elettrici

Gli armadi fotovoltaici collegati alla rete, i sistemi di accumulo dell'energia e le infrastrutture di ricarica dei veicoli elettrici possono richiedere il rilevamento della corrente per il monitoraggio e la protezione operativa. Il rapporto TA e le dimensioni meccaniche appropriati devono essere selezionati in base al circuito reale.

Retrofit del sistema di distribuzione

Gli impianti elettrici obsoleti rappresentano un'applicazione particolarmente rilevante. Invece di riprogettare un intero armadio di distribuzione, gli ingegneri possono aggiungere il monitoraggio della corrente a circuiti selezionati utilizzando un'adeguata configurazione split-core.

Cosa dovrebbero considerare gli acquirenti prima della selezione?

La scelta di un trasformatore di corrente dovrebbe iniziare dai requisiti elettrici e meccanici del circuito di destinazione anziché scegliere semplicemente un modello in base all'aspetto. I seguenti punti devono essere confermati prima dell'appalto:

• Corrente primaria:Confermare la corrente normale e massima del circuito.
• Rapporto attuale:Abbinare il rapporto TA al misuratore, al dispositivo di monitoraggio o al sistema di protezione.
• Dimensione dell'apertura:Assicurarsi che il cavo o la sbarra collettrice possano passare attraverso l'apertura senza interferenze.
• Configurazione del conduttore:Verificare se l'installazione utilizza un cavo tondo o una sbarra rettangolare.
• Requisito di precisione:Determinare se il progetto richiede una precisione di misurazione standard o specifiche di misurazione più specializzate.
• Condizioni ambientali:Considerare l'esposizione esterna, l'umidità, la polvere, la temperatura, le vibrazioni e la possibile contaminazione chimica.
• Collegamento secondario:Confermare la configurazione del terminale e i requisiti di polarità del dispositivo collegato.
• Spazio di installazione:Verificare che sia disponibile spazio sufficiente per l'apertura e il bloccaggio dell'alloggiamento split-core.

Un fornitore affidabile dovrebbe essere in grado di fornire assistenza nella selezione del modello in base a questi parametri. Ciò è particolarmente utile per i progetti di retrofit contenenti molte dimensioni di cavi o valori nominali di circuito diversi.

Cosa mostra una vera applicazione di retrofit?

Un progetto di retrofit documentato che coinvolge una fabbrica di hardware di precisione e stampaggio a iniezione a Dongguan illustra il valore pratico dei trasformatori di corrente apribili. La struttura conteneva 86 circuiti di distribuzione a bassa tensione che servivano lo stampaggio a iniezione, lo stampaggio, la lavorazione degli stampi, il raffreddamento, il sollevamento, l'illuminazione e altri carichi.

Il sistema esistente non disponeva di un adeguato monitoraggio della corrente differenziale del circuito derivato. I metodi di retrofit convenzionali avrebbero richiesto modifiche estese dei conduttori e interruzioni della produzione. Il progetto ha quindi utilizzato trasformatori apribili apribili selezionati in base alle dimensioni dei conduttori.

Secondo le informazioni sul progetto pubblicate da Junray Electrical, l'installazione e la messa in servizio di tutte le 86 unità sono state completate in cinque giorni. Il sistema ha successivamente fornito il monitoraggio della corrente differenziale a livello di ramo, consentendo di identificare più rapidamente i circuiti anomali. Il progetto ha inoltre riferito che il tempo di risoluzione dei problemi è sceso da una media di 3,5 ore a meno di 20 minuti dopo l'aggiornamento.

Questo esempio dimostra un principio importante per la pianificazione del retrofit elettrico: il valore di un trasformatore di corrente non si limita alla sua funzione di misurazione. Il metodo di installazione, la resistenza ambientale, la compatibilità con le apparecchiature di monitoraggio e la manutenibilità possono influenzare l'efficacia complessiva di un aggiornamento della distribuzione.

Per ulteriori informazioni sul prodotto, gli acquirenti possono consultare la pagina del prodotto Trasformatore di corrente impermeabile per esterni Cthw6 ed esplorare la gamma di trasformatori di misura di Junray Electrical per diversi requisiti di monitoraggio elettrico.

Domande frequenti

Qual è il vantaggio principale di un trasformatore di corrente apribile CTHW6?

Il suo principale vantaggio di installazione è la struttura apri-chiudi, che consente di posizionare il trasformatore attorno a un cavo o una sbarra esistente senza tagliare il conduttore. Ciò lo rende utile per progetti di ammodernamento e monitoraggio della distribuzione a bassa tensione.

Il CTHW6 può essere utilizzato all'aperto?

SÌ. Il prodotto è progettato per applicazioni orientate all'esterno e incorpora un alloggiamento isolato in plastica tecnica, incapsulamento epossidico e un collegamento via cavo impermeabile. Potrebbe essere consigliata una sigillatura aggiuntiva per i terminali di cablaggio in ambienti particolarmente umidi.

Quale classe di precisione supporta il CTHW6?

Le informazioni sul prodotto pubblicate specificano la precisione di misurazione della Classe 0,5/0,5S. Le specifiche esatte devono essere confermate rispetto ai requisiti del contatore previsto e del sistema di monitoraggio elettrico prima dell'approvvigionamento.

Può monitorare i cavi esistenti senza scollegarli?

La struttura split-core è specificatamente progettata per l'installazione attorno a cavi o sbarre esistenti, evitando la necessità di tagliare il conduttore. Tuttavia, i lavori elettrici sotto tensione devono essere eseguiti solo da personale qualificato seguendo le procedure di sicurezza applicabili.

Quali informazioni sono necessarie quando si seleziona un modello CTHW6?

Importanti informazioni sulla selezione includono la corrente primaria, il rapporto di corrente richiesto, il tipo di conduttore, le dimensioni del cavo o della sbarra collettrice, le dimensioni dell'apertura, i requisiti di precisione, l'ambiente di installazione e i requisiti di connessione secondaria.

Junray elettrico fornisce la personalizzazione?

SÌ. Junray Electrical afferma che le specifiche non standard possono essere personalizzate in base alle dimensioni di installazione e ai requisiti dei parametri. Il suo team tecnico può anche fornire indicazioni sulla selezione del modello e supporto tecnico post-vendita.

Conclusione

Un trasformatore di corrente ben progettato può rendere più pratico il monitoraggio elettrico, supportando al tempo stesso la modernizzazione dei sistemi di distribuzione a bassa tensione esistenti. Con la sua struttura a nucleo diviso, le specifiche di precisione di Classe 0,5/0,5S, l'alloggiamento isolato ignifugo, l'incapsulamento epossidico e il design della connessione impermeabile, il CTHW6 è adatto per applicazioni in cui sono importanti la flessibilità di installazione e l'acquisizione affidabile della corrente. Se stai pianificando un retrofit della distribuzione, un progetto di monitoraggio energetico o un'applicazione di monitoraggio elettrico esterno,contattacipresso Junray Electrical con la classificazione attuale, le dimensioni del conduttore, i requisiti di precisione e le condizioni di applicazione per discutere la selezione del modello e una soluzione personalizzata adeguata.
