Affrontando i punti critici associati ai tradizionali trasformatori a nucleo chiuso, che richiedono interruzioni di corrente, smontaggio di sbarre collettrici, costi di installazione elevati e interruzioni della produzione, questo modello impermeabile per esterni presenta un design a nucleo diviso e apertura-chiusura. Può essere fissato direttamente su cavi o sbarre collettrici senza interrompere l'alimentazione o alterare il cablaggio, riducendo significativamente i tempi di installazione e minimizzando le perdite causate dai tempi di inattività.

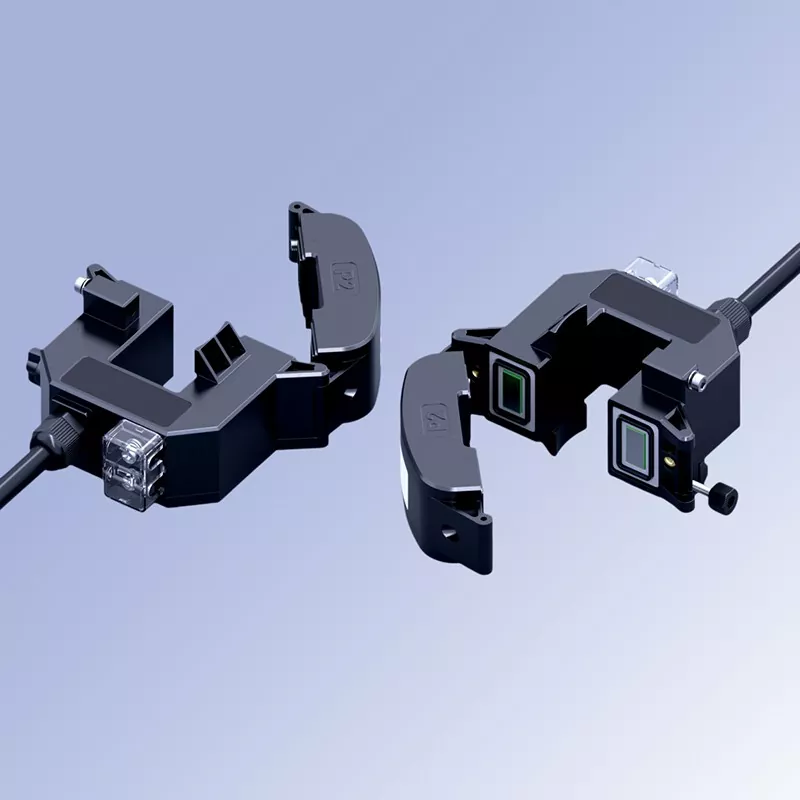

1. Struttura apri-chiudi a scatto
Il trasformatore di corrente impermeabile CTHW6 per esterni elimina la necessità di interrompere l'alimentazione o scollegare i cavi durante l'installazione. Allentando semplicemente la vite di bloccaggio laterale, la custodia si apre per fissarsi direttamente sul cavo o sulla sbarra di destinazione; chiudendolo e bloccandolo si completa l'installazione. L'intero processo non richiede interruzioni di corrente, richiede meno di un minuto per unità e aumenta l'efficienza dell'installazione di oltre l'80%, rendendolo ideale per l'adeguamento dei sistemi di distribuzione esistenti evitando perdite di produzione.
2. Nucleo ad alta precisione
È dotato di un nucleo in acciaio al silicio a grani orientati di alta qualità che offre elevata permeabilità magnetica, bassa perdita magnetica e un'ampia gamma lineare. Fornisce segnali di uscita stabili all'interno dell'intervallo di corrente nominale, soddisfacendo gli standard di precisione di misurazione di Classe 0,5/0,5S. Garantisce un'acquisizione dei dati di corrente precisa e affidabile e una forte resistenza alle interferenze elettromagnetiche, rendendolo compatibile con vari misuratori di potenza, terminali di monitoraggio intelligenti e dispositivi di protezione.
3. Incapsulamento ignifugo e isolato
L'alloggiamento è stampato ad iniezione in materiale plastico tecnico ignifugo ad alta resistenza, che offre eccellente resistenza alla temperatura, resistenza agli urti e proprietà di isolamento. Internamente, utilizza un incapsulamento in resina epossidica versata sotto vuoto per fornire resistenza all'umidità, alla polvere e alla corrosione. Ciò consente prestazioni stabili a lungo termine e una durata prolungata in ambienti difficili, come impianti industriali, scatole di distribuzione esterne e sale di distribuzione sotterranee.
4. Dettagli di progettazione intuitivi
Copertura terminale trasparente: lo stato del cablaggio è chiaramente visibile, facilitando l'ispezione e l'accettazione.
Contrassegni chiari di polarità: le polarità dei terminali P1/P2 e secondari sono chiaramente etichettate per evitare errori di cablaggio.
Connettore con bloccaggio impermeabile: dotato di un pressacavo impermeabile nel punto di uscita per migliorare il grado di protezione generale.
Meccanismo di bloccaggio in metallo: il bloccaggio sicuro della vite e la perfetta aderenza dell'alloggiamento (chiusura a spazio zero) garantiscono la precisione della misurazione.
1. Allentare la vite di bloccaggio sul lato dell'unità e aprire le metà superiore e inferiore dell'alloggiamento lungo la cerniera.
2. Posizionare il cavo o la sbarra da misurare al centro dell'apertura del trasformatore, assicurandosi che il conduttore sia centrato.
3. Allineare le superfici di accoppiamento, chiudere le metà dell'alloggiamento e serrare la vite di bloccaggio fino a quando l'accoppiamento risulta aderente e senza spazi.
4. Aprire il coperchio trasparente del terminale, collegare correttamente il cablaggio del lato secondario in base ai contrassegni di polarità e chiudere il coperchio per completare l'installazione.
Non lasciare mai aperto il circuito secondario durante il funzionamento; ciò potrebbe generare alta tensione, mettendo a rischio la sicurezza del personale e dell'apparecchiatura.
Prima dell'installazione, verificare che il rapporto di corrente corrisponda ai requisiti del sistema e che le specifiche del conduttore siano compatibili con la dimensione dell'apertura.
Per ambienti esterni o umidi, applicare un ulteriore trattamento impermeabilizzante/sigillante ai terminali del cablaggio.
Retrofitting della distribuzione elettrica esistente: aggiornamenti intelligenti per armadi e scatole di distribuzione obsoleti; aggiungere dispositivi di monitoraggio energetico senza richiedere il fermo totale dell'impianto.
Gestione dell'energia industriale: monitoraggio della corrente e analisi del consumo energetico per linee di produzione di fabbrica e circuiti di apparecchiature di potenza.
Monitoraggio intelligente della distribuzione dell'energia: funziona con contatori di potenza multifunzione e sistemi di monitoraggio della distribuzione per consentire l'acquisizione dei dati correnti in tempo reale e il monitoraggio remoto.
Distribuzione di energia negli edifici: funzionamento, manutenzione e avvisi di guasti per la distribuzione di energia in complessi commerciali, edifici per uffici, ospedali e data center.
Nuova distribuzione dell'energia elettrica: monitoraggio della corrente e protezione dei circuiti negli armadi fotovoltaici, nei sistemi di accumulo dell'energia e nelle pile di ricarica dei veicoli elettrici.
Tutti i trasformatori di corrente impermeabili CTHW6 Outdoor sono prodotti in stretta conformità con gli standard nazionali pertinenti. Ogni unità viene sottoposta a numerosi test di fabbrica, tra cui calibrazione della precisione, test di tensione di resistenza alla frequenza industriale e controlli delle prestazioni di isolamento, per garantire prestazioni stabili e affidabili. Supporta la personalizzazione di specifiche non standard per soddisfare diverse dimensioni di installazione e requisiti di parametri.
Un team tecnico professionale fornisce guida per la selezione del modello e supporto tecnico post-vendita.
I prodotti vengono forniti con una garanzia di un anno.
Nome del progetto: Ammodernamento del sistema di monitoraggio elettrico degli incendi per una fabbrica di hardware di precisione e stampaggio a iniezione nella città di Chang'an, città di Dongguan
Ubicazione: Parco industriale di ferramenta e stampi, città di Chang'an, città di Dongguan, provincia del Guangdong
Data di retrofit: marzo 2025
Prodotti utilizzati: gamma completa di trasformatori di corrente residua apribili
Lo stabilimento è stato costruito nel 2011 con una superficie totale di circa 28.000 mq. Ospita tre principali laboratori di produzione (stampaggio a iniezione, stampaggio e lavorazione degli stampi) e gestisce 86 circuiti di distribuzione a bassa tensione. I carichi includono macchine per lo stampaggio a iniezione, macchine per stampaggio CNC, unità di refrigerazione, gru a ponte e prese di illuminazione/alimentazione. A causa degli standard più bassi al momento della costruzione iniziale, solo l'armadio di alimentazione principale in ingresso era dotato di un interruttore differenziale (RCCB); i circuiti derivati non avevano alcuna capacità di monitoraggio della corrente residua.
Nella seconda metà del 2024, l’Ufficio locale per la gestione delle emergenze ha lanciato una campagna speciale per migliorare la sicurezza elettrica nelle imprese industriali e commerciali, imponendo l’installazione di un sistema di monitoraggio elettrico degli incendi entro un periodo di tempo specificato. Inoltre, la struttura ha subito frequenti e inspiegabili interventi della corrente residua dell'interruttore principale durante la stagione delle piogge; la risoluzione di un singolo guasto ha richiesto l'interruzione della produzione dell'intera linea per oltre tre ore, con gravi ripercussioni sull'evasione degli ordini. Inoltre, l'isolamento dei cavi stava invecchiando rapidamente a causa dell'ambiente oleoso e ad alta temperatura dell'officina di stampaggio a iniezione, portando a rischi per la sicurezza in cui gli operatori avvertivano scosse elettriche quando toccavano gli involucri delle apparecchiature. Di conseguenza, è diventato urgentemente necessario un ammodernamento del sistema.
I metodi tradizionali di retrofitting richiedono l’arresto della produzione, con conseguenti ingenti perdite economiche. L'utilizzo di trasformatori di corrente residua convenzionali a nucleo solido (passanti) richiederebbe lo smantellamento delle sbarre collettrici e il taglio dei cavi. Un solo giorno di inattività per una linea di produzione comporterebbe perdite dirette superiori a 120.000 RMB, e si stima che un retrofit a livello di impianto richiederebbe tre giorni di inattività, un’opzione che la fabbrica non poteva accettare. La mancanza di un monitoraggio graduale delle perdite comporta un'efficienza di risoluzione dei problemi estremamente bassa. Solo l'interruttore principale ha una funzione di sgancio per dispersione; la perdita del circuito derivato non può essere individuata. Gli elettricisti devono testare i circuiti uno per uno dopo ogni viaggio, con un tempo medio di risoluzione dei problemi di 3,5 ore e una perdita mensile di capacità produttiva di circa l'8% a causa di interruzioni dovute a perdite.
Gli ambienti industriali difficili aggravano i rischi di perdite. Le officine di stampaggio a iniezione sono caratterizzate da temperature elevate e forte contaminazione da olio, che accelerano l'invecchiamento dell'isolamento dei cavi; le officine di stampaggio sono soggette a vibrazioni intense, che causano l'allentamento dei terminali e creano elevati rischi di perdite nascoste, condizioni che superano i limiti di durabilità dei dispositivi tradizionali.
Requisiti di conformità obbligatori: il mancato rispetto dello standard GB 14287.2-2014 ("Rivelatori elettrici per il monitoraggio degli incendi a corrente residua") classifica la struttura come soggetta a rettifica ai sensi dei mandati di sicurezza industriale, con sanzioni tra cui la sospensione della produzione per non conformità entro la scadenza.
Per soddisfare il requisito fondamentale del "retrofit senza interruzione della produzione", il progetto utilizza esclusivamente trasformatori di corrente residua apribili. I modelli vengono selezionati in base al tipo di conduttore del circuito e alle dimensioni della sezione trasversale, consentendo l'installazione senza scollegare cavi o interrompere l'alimentazione.
Installazione senza interruzione di corrente; perdita di produzione pari a zero. Il design split-core presenta un meccanismo a scatto con viti di bloccaggio, eliminando la necessità di smontare le sbarre collettrici o tagliare i cavi; elettricisti certificati eseguono l'installazione su circuiti sotto tensione secondo gli standard di sicurezza. Tutte le linee di produzione hanno funzionato normalmente durante l'ammodernamento, senza che si siano verificati ritardi negli ordini o perdite di capacità, con un risparmio stimato per la fabbrica di oltre 300.000 RMB in potenziali costi di fermo macchina.
Elevata precisione di connessione e prestazioni di misurazione stabili e affidabili. Le superfici di accoppiamento del nucleo magnetico sono sottoposte a rettifica di precisione, garantendo una bassa riluttanza magnetica e un'elevata consistenza alla chiusura, con un errore di misurazione della corrente residua ≤1%. Il sistema rileva accuratamente segnali di perdita fino a 50 mA; i dati successivi alla messa in servizio mostrano un tasso di falsi allarmi inferiore al 2%, soddisfacendo pienamente i requisiti di precisione per i sistemi di allarme rapido antincendio elettrici. Altamente adattabile sia per sbarre in rame che per cavi di alimentazione; i modelli a foro quadrato si adattano a sbarre collettrici rettangolari, mentre i modelli a foro tondo si adattano a cavi di alimentazione circolari, coprendo l'intera gamma di circuiti dalle linee derivate agli alimentatori principali. La selezione e la fornitura unificate del modello per l'intero progetto eliminano la necessità di creare stampi personalizzati, con conseguenti tempi di consegna brevi e installazione standardizzata.
Resistente all'olio e alle alte temperature, adatto a condizioni industriali difficili; l'alloggiamento è realizzato in plastica tecnica rinforzata ignifuga con eccellenti proprietà di tenuta, bloccando efficacemente olio, umidità e polvere dell'officina. Con un intervallo di temperatura operativa compreso tra -25°C e +85°C, resiste agli ambienti ad alta temperatura che circondano le macchine per lo stampaggio a iniezione, garantendo un funzionamento a lungo termine senza invecchiamento dell'isolamento o deriva della precisione.
Aumento del 60% dell'efficienza dell'installazione, riducendo notevolmente i tempi del progetto; l'installazione e il cablaggio di un singolo trasformatore richiedono in media solo 10 minuti. L'installazione e la messa in servizio di tutte le 86 unità dell'impianto sono state completate in soli 5 giorni, molto al di sotto della tempistica stimata di 15 giorni per i tradizionali retrofit di trasformatori a foro passante, soddisfacendo i requisiti di rettifica prima del previsto.
Superato con successo l'ispezione speciale di sicurezza; nell'aprile 2025, il sistema ha superato l'ispezione di sicurezza elettrica condotta dall'Ufficio per la gestione delle emergenze di Dongguan. Il monitoraggio della corrente residua, la logica degli allarmi e le funzioni di protezione graduata sono tutte conformi allo standard nazionale GB 14287.2, risolvendo completamente i problemi di conformità.
Miglioramento del 90% nell'efficienza della risoluzione dei problemi; il sistema identifica con precisione l'ID del circuito in cui si verificano le perdite ed emette allarmi in tempo reale. I tempi di risoluzione dei problemi sono scesi da una media di 3,5 ore a meno di 20 minuti, riducendo drasticamente l'impatto delle ispezioni di spegnimento sulla produzione.
Gli avvisi di pericolo proattivi eliminano i rischi di incidenti; ad ottobre 2025 il sistema ha emesso 11 warning riguardanti anomalie correnti differenziali (7 per invecchiamento dell'isolamento del motore e 4 per ossidazione/umidità dei terminali). Le correzioni sono state completate prima che si verificasse qualsiasi intervento, prevenendo interruzioni di corrente non pianificate, guasti alle apparecchiature o incidenti di scosse elettriche.
Funzionamento dell'apparecchiatura senza guasti; nonostante il duro ambiente dell'officina caratterizzato da alte temperature, olio e vibrazioni, tutti i trasformatori split-core hanno funzionato stabilmente senza crepe, corrosione o variazioni di precisione, mantenendo un tasso di integrità dell'apparecchiatura del 100%.
I trasformatori di corrente residua apribili sono i componenti principali preferiti per l'adeguamento dei sistemi di distribuzione dell'energia obsoleti per prevenire incendi elettrici. Risolvono efficacemente i principali punti critici associati ai tradizionali trasformatori di tipo fisso, ovvero la necessità di interruzioni di corrente e disconnessione dei cavi, lunghi periodi di installazione e interruzioni della produzione e delle operazioni aziendali.
Sono particolarmente adatti per ambienti in cui la continuità dell'alimentazione elettrica è fondamentale, come impianti industriali, complessi commerciali, data center e ospedali. Questi trasformatori consentono aggiornamenti conformi ai sistemi di monitoraggio della corrente residua con tempi di inattività della produzione pari a zero e modifiche strutturali minime, bilanciando conformità di sicurezza, stabilità operativa ed efficienza dei costi. Rappresentano una soluzione altamente economica per migliorare la sicurezza elettrica dei sistemi di distribuzione dell'energia esistenti.
