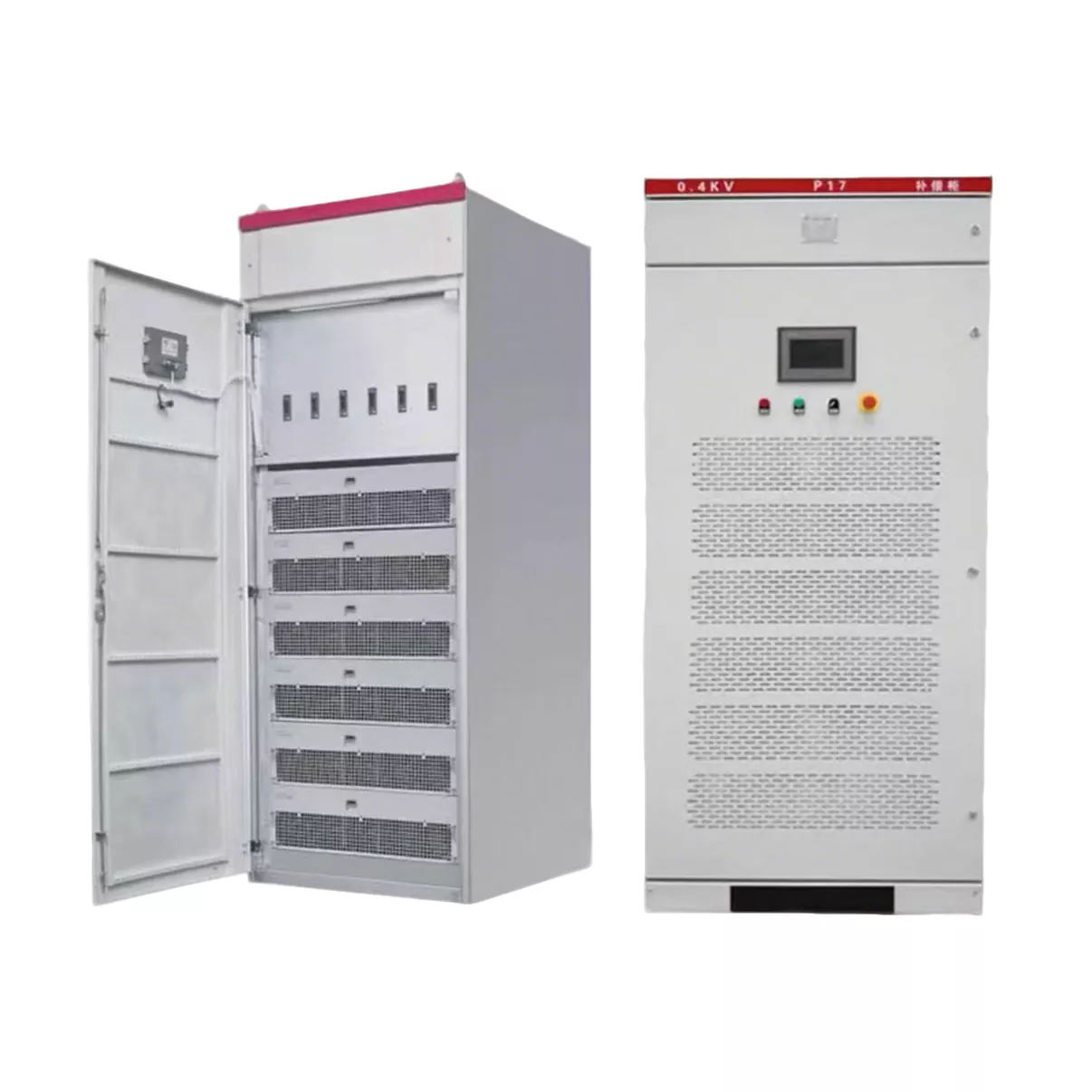

Armadio filtro di potenza attiva APF

L'armadio filtro di potenza attiva APF Junray Electrical è progettato per eliminare l'inquinamento armonico causato da carichi non lineari come convertitori di frequenza, raddrizzatori e sistemi UPS. Fornisce una compensazione armonica in tempo reale dal 2° al 50° ordine armonico, ottenendo un'efficienza di mitigazione ≥95% e riducendo la distorsione armonica totale (THDi) entro i limiti degli standard GB/T 14549 e IEEE 519. Ciò protegge trasformatori, cavi, condensatori e apparecchiature sensibili a valle da surriscaldamento, invecchiamento precoce o guasti. L'armadio è a pavimento, classificato IP4X e dotato di molteplici protezioni integrate, tra cui protezioni da sovratensione, sottotensione, sovracorrente e sovratemperatura. Adatto per impianti di produzione, impianti chimici, data center e grandi progetti infrastrutturali.

Perché la tua fabbrica ha urgente bisogno di una gestione dinamica?

Con l’uso diffuso di carichi non lineari come convertitori di frequenza e apparecchiature di raddrizzamento, l’inquinamento armonico della rete elettrica è diventato sempre più grave. Ciò non solo provoca il surriscaldamento dei trasformatori e accelera l'invecchiamento dei cavi, ma può anche provocare esplosioni dei condensatori, malfunzionamenti delle protezioni dei relè e altri incidenti gravi. Le perdite economiche più dirette provengono dalle "multe armoniche" imposte dal dipartimento dell'energia elettrica. I filtri passivi tradizionali possono prendere di mira solo frequenze specifiche e sono soggetti a risonanza con l'impedenza del sistema, causando inquinamento secondario. Il nostro armadio del filtro di potenza attiva APF adotta una tecnologia avanzata di gestione dinamica. È come un “purificatore” della rete elettrica, in grado di monitorare in tempo reale le forme d'onda della corrente, individuando e generando automaticamente correnti di compensazione di uguale ampiezza e verso opposto alle ampiezze armoniche. Questo approccio di "uso del veleno per contrastare il veleno" può eliminare completamente l'impatto delle armoniche, controllare il tasso di distorsione armonica totale entro l'intervallo standard nazionale e consentire di dire addio completamente alle multe e al rischio di incendio delle apparecchiature.

Vantaggio fondamentale

Il valore fondamentale di questo armadio per filtri di potenza attiva APF risiede nella sua elevata capacità di risposta dinamica e nell'effetto di controllo ad alta precisione. Innanzitutto, ha una capacità di controllo armonico a gamma completa, in grado di filtrare oltre il 95% delle armoniche, comprese le armoniche comuni della 5a e 7a, nonché le armoniche di ordine superiore che vanno dalla 2a alla 50a. In secondo luogo, migliora significativamente la qualità dell’energia controllando le armoniche, riducendo le perdite di linea e aumentando il tasso di carico effettivo dei trasformatori, il che equivale a un’espansione della capacità del trasformatore. Ancora più importante, può proteggere efficacemente le apparecchiature sensibili a valle, prolungando la durata di servizio di motori e convertitori di frequenza. Per molte fabbriche, il risparmio energetico e l'elusione delle sanzioni ottenuti nel primo mese dopo l'installazione di queste apparecchiature spesso coprono una parte considerevole del costo delle apparecchiature, con un conseguente ritorno sull'investimento estremamente elevato.

L'impegno di Junray Electrical

In qualità di produttore esperto con certificazioni internazionali come ISO, CE e CCC, Junray Electrical è ben consapevole della durezza degli ambienti industriali. Questo armadio con filtro di potenza attiva APF adotta un design a pavimento e ha un livello di protezione IP4X, adatto a vari ambienti di sale di distribuzione. L'interno utilizza moduli di filtro attivo APF di alta qualità, combinati con tecniche di cablaggio di alimentazione standardizzata e separazione di corrente debole, garantendo la compatibilità elettromagnetica e la stabilità del sistema. L'apparecchiatura è dotata di potenti funzionalità di rilevamento intelligente, che possono adattarsi automaticamente ai cambiamenti di carico senza frequenti regolazioni manuali. Allo stesso tempo, disponiamo di molteplici meccanismi di protezione integrati come protezione da sovratensione, sottotensione, sovracorrente e sovratemperatura. In caso di anomalie del sistema, si spegnerà automaticamente e darà un allarme. Il design dedicato al raffreddamento e alla ventilazione garantisce che i moduli rimangano calmi e stabili anche durante lunghi periodi di funzionamento a carico elevato.

Scenari ampiamente applicabili

Il nostro armadio con filtro di potenza attiva APF è ampiamente utilizzato in luoghi con requisiti estremamente elevati di qualità dell'energia. È indispensabile come "custode della rete elettrica" ​​negli impianti di produzione con un gran numero di convertitori di frequenza, impianti chimici dotati di apparecchiature di raddrizzamento e data center con elevata densità di dati. Per i grandi progetti infrastrutturali, può anche gestire efficacemente le interferenze armoniche generate dalle macchine edili. Scegliere Junray Electrical significa scegliere un partner che comprende la tecnologia e valorizza la qualità. Forniamo un servizio completo, dalla selezione, installazione al post-vendita, garantendo che il vostro sistema di distribuzione dell'energia raggiunga lo stato ottimale.

Specifiche tecniche

Caso di studio

Il progetto riguarda un impianto comunale di trattamento delle acque reflue secondarie. I carichi principali includono pompe di sollevamento influenti, pompe di ritorno, ventilatori di aerazione e apparecchiature di disidratazione dei fanghi. Tutte le apparecchiature utilizzano azionamenti a frequenza variabile (VFD) e avviatori statici per il controllo della velocità, che rappresentano uno scenario tipico che coinvolge carichi non lineari ad alta intensità.

Problemi identificati

Il sistema originale di distribuzione dell'energia a bassa tensione dell'impianto era dotato solo di banchi di condensatori standard per la compensazione della potenza reattiva ed era privo di apparecchiature di mitigazione delle armoniche. Il funzionamento a lungo termine ha comportato vari problemi di qualità dell’energia che spesso hanno interrotto la produzione continua, creando l’urgente necessità di installare filtri attivi di alimentazione (APF) per una mitigazione completa.

Grave distorsione armonica: i test sulla qualità dell'alimentazione in loco hanno rivelato una distorsione armonica totale della corrente (THDi) del 27,6% sul lato bassa tensione, con armoniche caratteristiche dominanti al 5°, 7°, 11° e 13° ordine, livelli che superano di gran lunga i limiti consentiti.

Guasti frequenti dei banchi di condensatori: i condensatori di compensazione della potenza reattiva soffrivano spesso di rigonfiamenti, guasti dielettrici e scatti, rendendoli incapaci di commutare correttamente; il conseguente basso fattore di potenza comportava il rischio di sanzioni pecuniarie basate sugli oneri di adeguamento del fattore di potenza.

Grave surriscaldamento delle apparecchiature: sono stati osservati aumenti anomali della temperatura nelle sbarre collettrici a bassa tensione, nei cavi di alimentazione e nei trasformatori, accelerando l'invecchiamento dell'isolamento dei cavi e creando un pericolo di incendio.

Sistemi di automazione instabili: PLC, strumentazione e apparecchiature di monitoraggio online soffrivano di interferenze armoniche, con conseguenti fluttuazioni dei dati e letture anomale, che occasionalmente causavano falsi attivazioni degli interblocchi di processo.

Interventi intempestivi degli armadi di distribuzione: le armoniche hanno causato un'eccessiva sequenza zero e correnti distorte, portando a frequenti interventi intempestivi degli interruttori automatici a bassa tensione e dei dispositivi di protezione differenziale, interrompendo così il trattamento continuo delle acque reflue.

Soluzione

Sulla base delle caratteristiche del carico e dei dati dei test armonici, è stata installata una cabina di filtraggio attivo APF da 300 A in una configurazione parallela centralizzata sulla sbarra collettrice principale da 0,4 kV nella sala di distribuzione a bassa tensione. Questa configurazione utilizza una connessione parallela per mitigare dinamicamente le armoniche su tutte le gamme di frequenza fornendo contemporaneamente una compensazione dinamica della potenza reattiva e sopprimendo la risonanza della griglia. Specifiche dell'attrezzatura:

Modello: filtro di alimentazione attivo a bassa tensione (APF-300A/380V)

Luogo di installazione: sala di distribuzione principale a bassa tensione da 0,4 kV

Metodo di compensazione: mitigazione attiva parallela in tempo reale

Ambito di mitigazione: armoniche a spettro completo (dal 2° al 50° ordine); mitigazione armonica simultanea e compensazione dinamica della potenza reattiva

Tempo di risposta: ≤5ms; compatibile con carichi fluttuanti dinamici di ventilatori e pompe con azionamento a frequenza variabile (VFD).

Conformità armonica: THDi del sistema ridotto dal 27,6% a meno dell'8%

Risultati

Risoluzione completa dei guasti dell'armadio dei condensatori: Eliminate le interferenze di risonanza armonica; i condensatori non si gonfiano o scattano più; il sistema di compensazione della potenza reattiva funziona stabilmente.

Riduzione significativa dell'aumento della temperatura delle apparecchiature: i problemi di riscaldamento nei trasformatori, nelle sbarre collettrici e nei cavi sono stati notevolmente migliorati; eliminati i rischi di degrado a lungo termine ad alta temperatura; prolungato la vita utile delle apparecchiature di distribuzione dell'energia.

Sistema di controllo dell'automazione stabile: interferenze armoniche completamente eliminate; i dati provenienti da PLC, sensori e strumenti di monitoraggio online sono rimasti stabili, senza fluttuazioni irregolari o falsi scatti di interblocco.

Maggiore affidabilità dell'alimentazione elettrica: problemi completamente risolti relativi agli scatti intempestivi degli interruttori a bassa tensione; garantito il funzionamento continuo e stabile 24 ore su 24 del processo di trattamento delle acque reflue; evitato interruzioni della produzione.
