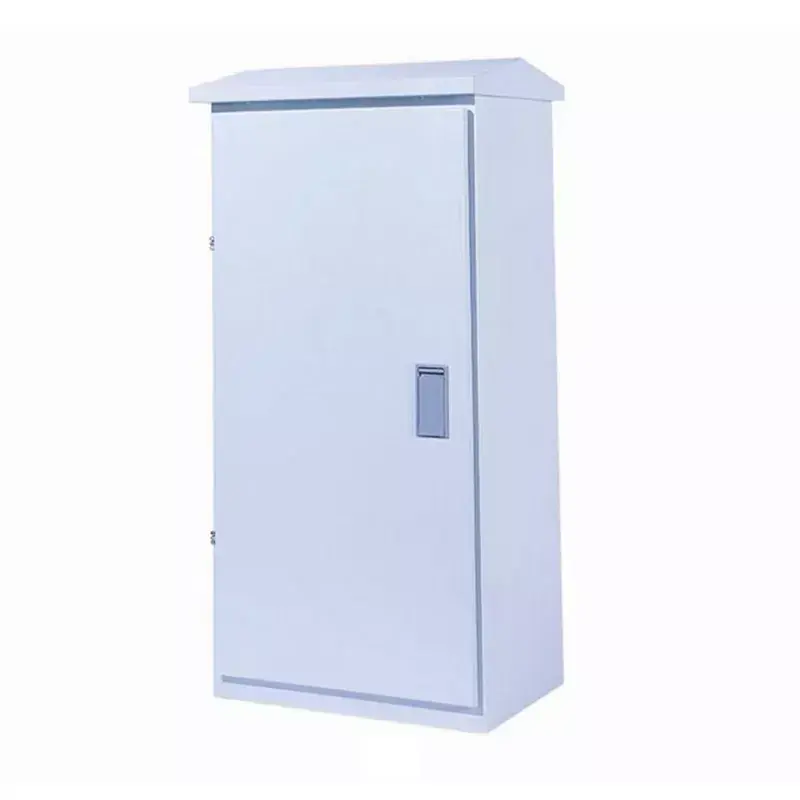

Armadio elettrico impermeabile per esterni XL-21

Pompe elettriche esterne, ventilatori, frantoi e altre apparecchiature elettriche, la sicurezza della distribuzione dell'energia influisce direttamente sull'avanzamento della produzione. Tuttavia, i normali armadi elettrici per interni semplicemente non possono adattarsi all'ambiente esterno: se posizionati all'aria aperta, si bagneranno e si arrugginiranno in breve tempo. L'erosione dovuta al vento e alla pioggia causerà inoltre danni ai componenti interni, rendendoli incapaci di resistere a circuiti di alimentazione di grandi dimensioni. I frequenti malfunzionamenti e arresti non solo aumentano i costi di manutenzione ma ritardano anche i tempi di costruzione. L'armadio di alimentazione impermeabile per esterni XL-21 è progettato specificamente per l'alimentazione esterna, affrontando questi punti critici e fornendo garanzie di distribuzione dell'alimentazione stabile e sicura per le apparecchiature elettriche esterne.

Specifiche tecniche

Design impermeabile IP54

Rispettiamo rigorosamente lo standard di protezione IP54, combinando una tettoia antipioggia inclinata con una striscia di gomma sigillante ad alta densità attorno al telaio della porta per formare una doppia barriera impermeabile. Ciò può impedire efficacemente l'ingresso di spruzzi di acqua piovana e vapore acqueo. Anche in situazioni esterne con forti piogge, può garantire che i componenti di potenza interni rimangano asciutti e privi di acqua, garantendo il funzionamento stabile delle apparecchiature elettriche e soddisfacendo i requisiti degli standard di protezione esterna.

Elevata capacità di carico di corrente

L'armadio di alimentazione impermeabile per esterni XL-21 supporta una corrente nominale compresa tra 100 A e 630 A. È dotato di sbarre in rame di grandi dimensioni e ispessite, caratterizzate da una grande capacità di trasporto di corrente e da un basso aumento della temperatura. Può facilmente fornire la distribuzione dell'energia per apparecchiature di grande potenza come grandi pompe dell'acqua esterne, ventilatori, frantoi, ecc., soddisfacendo i requisiti di circuiti di alimentazione ultra-grandi e garantendo il funzionamento stabile a lungo termine delle apparecchiature. È adatto per scenari di utilizzo a corrente elevata di livello industriale.

Resistente agli urti e durevole

Utilizziamo piastre di acciaio laminate a freddo ispessite o materiali in acciaio inossidabile 304 (è possibile effettuare le scelte in base alle necessità). L'armadio ha un'elevata resistenza, è resistente agli urti e alla forza d'impatto. Anche in scenari soggetti a urti e impatti come cantieri e miniere, non si deformerà o si danneggerà facilmente. È resistente e duraturo, in grado di adattarsi a lungo agli ambienti esterni difficili come l'esposizione al sole e la corrosione. È conforme agli standard anticorrosione di livello C4 e può resistere all'erosione proveniente da ambienti altamente corrosivi.

Adattamento dell'atterraggio

Adotta un design di atterraggio standard e può essere posizionato direttamente sul terreno o sulla piattaforma esterna senza complesse procedure di installazione. È compatibile con tutti i componenti di potenza convenzionali. Che si tratti dell'installazione di una nuova scena o della sostituzione della vecchia scatola di alimentazione esterna, può essere adattato direttamente senza la necessità di modifiche al cablaggio, riducendo significativamente i tempi di costruzione e i costi di installazione.

Progettazione dettagliata

Junray Electrical attribuisce grande importanza al meticoloso perfezionamento dei suoi prodotti. Dalla protezione del nucleo all'uso quotidiano, ogni design dell'armadio di alimentazione impermeabile per esterni XL-21 è personalizzato per soddisfare i requisiti della distribuzione di energia esterna. Con la qualità costruisce una linea di difesa sicura. Il tetto spiovente antipioggia è abbinato ad una grondaia antipioggia dedicata, che guida l'acqua piovana a defluire rapidamente ed evita che penetri all'interno dell'armadio. Le strisce di gomma ad alta densità completamente sigillate bloccano efficacemente vento, vapore acqueo e polvere, migliorando le prestazioni di impermeabilità e antipolvere. Le sbarre in rame spesse e di grandi dimensioni garantiscono una trasmissione stabile di correnti elevate e riducono la perdita di calore. Lo spesso blocco di sicurezza antifurto previene efficacemente il furto di elettricità e danni dolosi, fornendo una protezione completa per la sicurezza dell'utilizzo dell'energia esterna considerando anche praticità e sicurezza.

Scenari applicabili

Con eccellenti prestazioni protettive, ampia capacità di carico di corrente e caratteristiche di durabilità, l'armadio di alimentazione impermeabile per esterni XL-21 è ampiamente applicabile a vari scenari di distribuzione dell'energia esterna, rispondendo esattamente alle esigenze di diversi settori. Negli scenari di pompa dell'acqua esterna, è adatto per la distribuzione di energia di pompe per acque luride esterne, pompe di approvvigionamento idrico e pompe di irrigazione, garantendo il funzionamento stabile dei sistemi di approvvigionamento idrico e di irrigazione; negli scenari di ventilatori esterni, è adatto per la distribuzione dell'alimentazione di ventilatori esterni e compressori d'aria, garantendo il regolare funzionamento delle apparecchiature; negli scenari di alimentazione dei cantieri, è adatto per apparecchiature elettriche esterne e distribuzione temporanea di energia nei cantieri, caratterizzato da durabilità e facilità di installazione; negli scenari delle attrezzature minerarie, è adatto per la distribuzione di potenza di frantoi esterni e apparecchiature di vagliatura nelle miniere, proteggendo da ambienti difficili; negli scenari di fabbrica all'aperto, è adatto per la distribuzione di energia di officine di fabbrica all'aperto e linee di produzione aperte, garantendo un avanzamento regolare della produzione.

Domande frequenti

D: Il livello di protezione IP54 può resistere alla pioggia?

R: L'armadio di alimentazione impermeabile per esterni XL-21 ha un livello di protezione IP54. Può prevenire efficacemente l'ingresso di spruzzi di acqua piovana e vapore acqueo. È dotato di tetto spiovente antipioggia e strisce di gomma completamente sigillate. Anche se esposto a forti piogge all'aperto, può garantire che i componenti interni non siano umidi o impregnati d'acqua, garantendo il normale funzionamento delle apparecchiature elettriche e soddisfacendo i requisiti degli standard di protezione esterna.

D: Quali opzioni sono disponibili per il materiale del mobile?

R: Il materiale del mobile può essere acciaio laminato a freddo verniciato a polvere o acciaio inossidabile 304. Entrambi i materiali hanno caratteristiche di resistenza agli urti e durabilità. Tra questi, l'acciaio inossidabile 304 ha prestazioni anticorrosione più elevate e può adattarsi perfettamente ad ambienti difficili come miniere e spiagge. È inoltre conforme agli standard anticorrosione di livello C4 e può resistere all'erosione di ambienti altamente corrosivi e non è soggetto a ruggine o danni.

D: È necessario ricablare quando si sostituisce la vecchia scatola?

R: No, questo prodotto è compatibile con tutti i componenti di alimentazione convenzionali ed è dimensionato per adattarsi alle normali scatole di alimentazione da esterno. Che si tratti di una nuova installazione o della sostituzione di una vecchia scatola, può essere direttamente compatibile senza la necessità di modificare il cablaggio originale. L'installazione è comoda e consente di risparmiare tempo di costruzione.

D: La corrente nominale può essere personalizzata?

R: Sì, l'intervallo di corrente nominale è compreso tra 100 A e 630 A. La personalizzazione è supportata. Forniamo sbarre in rame di grandi dimensioni con una grande capacità di trasporto di corrente, in grado di soddisfare perfettamente i requisiti di distribuzione dell'energia di apparecchiature elettriche di grandi dimensioni come grandi pompe dell'acqua e frantoi esterni. È adatto per scenari di utilizzo ad alta corrente di livello industriale.

Caso di studio di ristrutturazione

I. Panoramica del progetto

Il progetto prevede la riqualificazione paesaggistica e la ristrutturazione di un parco urbano comunale. Il sito presenta carichi ad alta potenza, come set di pompe per fontane musicali su larga scala, illuminazione paesaggistica, apparecchiature di scarico esterne e pompe per l'irrigazione, con tutte le apparecchiature elettriche installate all'aperto vicino al lago, all'interno di cinture verdi e in aree aperte. Gli armadi elettrici standard per interni originali e i semplici involucri in lamiera non avevano un'adeguata protezione dall'ingresso; non potevano resistere all'esposizione alla pioggia, alla luce solare intensa, all'elevata umidità e alla nebbia corrosiva del lago. Frequenti malfunzionamenti, tra cui infiltrazioni d'acqua, intervento degli interruttori automatici indotto dall'umidità, corrosione dei terminali e arresti delle apparecchiature, hanno gravemente interrotto i sistemi paesaggistici del parco e comportato rischi di scosse elettriche e incendi elettrici.

Per garantire il funzionamento sicuro e a lungo termine delle apparecchiature elettriche per esterni per carichi pesanti, tutte le unità sono state sostituite con armadi di distribuzione elettrica per esterni XL-21 resistenti alla pioggia e alla corrosione. Questi armadi gestiscono la distribuzione centralizzata dell'energia, la protezione da sovraccarico e cortocircuito e il controllo locale per pompe ad alta potenza, illuminazione e attrezzature paesaggistiche, garantendo un funzionamento stabile tutto l'anno dei sistemi paesaggistici del parco.

II. Problemi di pre-retrofit

Protezione inadeguata e frequenti infiltrazioni d'acqua durante la pioggia: gli armadi interni standard erano privi di cappe antipioggia e di impermeabilizzazione a doppio strato; la pioggia e la nebbia sono penetrate negli involucri, provocando cortocircuiti indotti dall'umidità e lo scatto di interruttori automatici e contattori.

Grave corrosione dovuta all'elevata umidità vicino al lago: gli elevati livelli di umidità del lago e le significative fluttuazioni della temperatura diurna hanno causato la ruggine e la sbucciatura rapida degli armadietti in ferro standard; piastre base arrugginite esposte a componenti elettrici sotto tensione.

Incapacità di gestire carichi esterni pesanti: i vecchi armadi semplici presentavano layout interni disorganizzati e scarsa capacità di trasporto di corrente; le pompe ad alta potenza subivano spesso surriscaldamento, collegamenti allentati e arresti durante l'avvio e il funzionamento.

Guasti di controllo causati da condensa e accumulo di acqua: una significativa condensa interna derivante da fluttuazioni di temperatura ha causato il malfunzionamento dei relè e dei circuiti di controllo, portando al funzionamento irregolare delle fontane e dei sistemi di illuminazione.

Rischi operativi e tassi di guasto elevati: frequenti guasti alle apparecchiature e interruzioni di corrente per la manutenzione hanno compromesso l'attrattiva visiva del parco e hanno comportato costi operativi e di manutenzione costantemente elevati. III. Piano di configurazione dell'attrezzatura

Per soddisfare le esigenze dell'ambiente esterno del parco municipale, caratterizzato da elevata umidità, condizioni corrosive e carichi di energia pesanti, il sito è dotato di armadi di distribuzione dell'energia per esterni XL-21 standardizzati resistenti alla pioggia. Queste unità sono dotate di una struttura impermeabile rinforzata e forniscono un'uscita di alimentazione multicircuito centralizzata, controllo di avvio/arresto locale, protezione da sovraccarico e cortocircuito e funzionalità di isolamento dei guasti.

Specifiche dell'attrezzatura principale

Modello: XL-21 Armadio di distribuzione dell'energia per esterni resistente alla pioggia e alla corrosione

Sistema applicabile: sistema di distribuzione dell'alimentazione a bassa tensione 380 V/220 V

Grado di protezione: IP55 (resistente alla pioggia, alla polvere, alla condensa; resiste all'esposizione al sole e all'umidità esterna)

Struttura dell'armadio: design antipioggia a doppia porta, tettoia superiore parapioggia e pressacavi inferiori impermeabili

Materiale e finitura: lamiera d'acciaio laminata a freddo ispessita con verniciatura a polvere elettrostatica e trattamento anticorrosione/antiruggine; adatto per ambienti lacustri corrosivi e con elevata umidità

Configurazione interna: interruttore principale + interruttori automatici di derivazione multipla, contattori CA, protezione da sovraccarico termico, morsettiere e sistema di messa a terra

Funzioni di controllo: avvio/arresto locale per pompe dell'acqua e ventilatori, protezione da sovraccarico, protezione da cortocircuito e isolamento dell'alimentazione attivata da guasto

Metodo di installazione: montaggio a pavimento per esterni o a parete rialzata per evitare l'immersione dovuta all'accumulo di acqua a livello del suolo

IV. Punti salienti di costruzione e applicazione

La struttura impermeabile a doppio strato impedisce completamente l'ingresso di acqua: presenta una porta esterna antipioggia e una porta interna sigillata, combinate con un tettuccio antipioggia superiore e pressacavi inferiori impermeabili, per resistere completamente alla pioggia battente e alla nebbia in riva al lago, garantendo che l'interno rimanga permanentemente asciutto.

Resistente alla corrosione e agli agenti atmosferici per condizioni esterne difficili: il rivestimento in polvere anticorrosione addensato offre resistenza ai raggi UV, all'umidità, alla nebbia salina e all'umidità; garantisce l'assenza di ruggine, deformazione o distacco del rivestimento durante l'uso esterno a lungo termine.

Elevata capacità di potenza per carichi pesanti: il cabinet standard XL-21 presenta una struttura compatta, elevata capacità di trasporto di corrente ed eccellente dissipazione del calore; progettato specificatamente per gruppi pompa ad alta potenza e apparecchiature elettriche esterne per eliminare il surriscaldamento o collegamenti allentati.

Molteplici protezioni elettriche garantiscono la sicurezza operativa: protezione completa contro cortocircuiti, sovraccarichi, perdita di fase e sovraccarichi termici; l'isolamento indipendente dei guasti a circuito singolo garantisce che il funzionamento di altre apparecchiature rimanga inalterato. Layout organizzato e funzionamento e manutenzione convenienti: il cablaggio interno ordinato, la configurazione a più livelli e in zone e l'etichettatura chiara rendono estremamente semplici la manutenzione, la risoluzione dei problemi e l'espansione futura della capacità.

V. Prestazioni operative dopo l'adeguamento

Risoluzione completa dei guasti legati all'umidità: nonostante le forti piogge stagionali e la condensa causata dalle fluttuazioni di temperatura diurne, l'interno dell'armadio rimane asciutto e privo di polvere, senza inciampi o cortocircuiti dovuti all'umidità.

Funzionamento stabile delle attrezzature senza tempi di inattività: le pompe per fontane, l'illuminazione del paesaggio e le attrezzature per l'irrigazione si avviano e si fermano senza problemi; non si sono verificati arresti o malfunzionamenti inspiegabili durante tutto l'anno, garantendo operazioni paesaggistiche coerenti e conformi.

Integrità della custodia intatta: nonostante il funzionamento a lungo termine in un ambiente ad elevata umidità in riva al lago, la custodia non presenta ruggine, scrostamenti della vernice o deformazioni, mantenendo eccellenti condizioni strutturali ed estetiche.

Eliminazione dei rischi per la sicurezza elettrica: l'isolamento completamente chiuso garantisce l'assenza di parti sotto tensione esposte, prevenendo efficacemente i rischi di perdite, scosse elettriche e incendi elettrici.

Riduzione significativa dei costi di O&M: l'apparecchiatura vanta un tasso di guasto estremamente basso, eliminando la necessità di frequenti riparazioni o sostituzioni di parti e riducendo drasticamente il carico di lavoro di O&M.

VI. Riepilogo del caso

L'armadio di distribuzione dell'energia per esterni resistente alla pioggia (modello per esterni XL-21) è un'apparecchiatura specializzata progettata per paesaggi comunali, stazioni di pompaggio esterne, strutture di piazze pubbliche e carichi di energia industriale esterni. Distinto dalle cassette dei contatori standard o dagli armadi di distribuzione per interni, offre vantaggi quali capacità di distribuzione dell'energia per carichi pesanti, protezione dalla pioggia a doppio strato, resistenza alla corrosione e agli agenti atmosferici e un elevato grado di protezione dall'ingresso (IP). Progettato specificatamente per risolvere guasti alle apparecchiature causati da elevata umidità, intensa esposizione al sole ed erosione dovuta alla pioggia, funge da apparecchiatura standard essenziale per il funzionamento sicuro e stabile dei sistemi di distribuzione dell'energia esterna.
