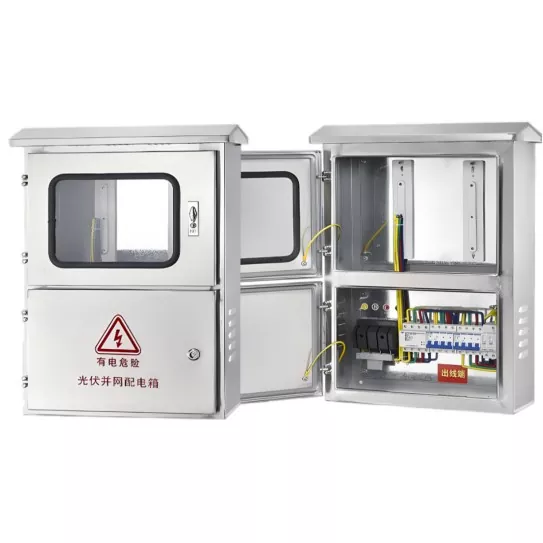

Scatola di giunzione collegata alla rete fotovoltaica

Perché è necessaria una scatola di giunzione PV Grid-Tied dedicata per la connessione alla rete dei sistemi fotovoltaici?

Dopo che una centrale fotovoltaica genera elettricità, per integrarla in modo sicuro nella rete, la sfida principale consiste nel garantire la sicurezza della connessione alla rete e la stabilità delle apparecchiature. Le normali scatole di distribuzione non hanno funzioni di protezione dedicate come la prevenzione dell'isola e la protezione da sovratensione. L’uso diretto comporterebbe rischi significativi per la sicurezza, non solo causando potenzialmente effetti di isola, minacciando la sicurezza della rete e la sicurezza personale del personale di manutenzione, ma anche danneggiando le apparecchiature fotovoltaiche a causa di tensione e corrente anomale. La scatola di giunzione PV Grid-Tied è stata sviluppata appositamente per scenari di connessione alla rete fotovoltaica, risolvendo con precisione le carenze di compatibilità delle normali scatole di distribuzione. Integra tutte le funzioni di protezione e rilevamento richieste per la connessione alla rete ed è un'apparecchiatura dedicata necessaria per la connessione alla rete delle centrali fotovoltaiche, adatta a vari tipi di centrali fotovoltaiche come quelle domestiche, industriali e commerciali e a terra, garantendo un processo di connessione alla rete sicuro, stabile ed efficiente.

Vantaggio fondamentale

Protezione anti-isola, che garantisce la sicurezza della rete: la scatola di giunzione collegata alla rete fotovoltaica è dotata di una funzione di protezione anti-isola dedicata. Quando la rete viene a mancare, è in grado di rilevarlo automaticamente e quindi disconnettere automaticamente la connessione alla rete dell'impianto fotovoltaico per evitare che il fotovoltaico continui a generare energia elettrica, evitando così l'effetto isola e garantendo la sicurezza della rete, nonché l'incolumità del personale addetto alla manutenzione.

Connessione automatica alla rete, rilevamento intelligente: rileva automaticamente lo stato della rete. Quando la rete ritorna alla normalità, rileva automaticamente e quindi collega automaticamente la rete. Non è richiesta alcuna operazione manuale, il che lo rende intelligente e conveniente.

Protezioni multiple, stabili e affidabili: protezioni multiple da sovratensione, sottotensione, sovracorrente, sovratemperatura. Quando c'è un problema con la rete o con il fotovoltaico, può disconnettersi automaticamente per proteggere le apparecchiature fotovoltaiche e la rete, garantendo stabilità e affidabilità.

Protezione contro i fulmini, adatta per uso esterno: Integra un modulo di protezione contro i fulmini, che può prevenire efficacemente i fulmini e adattarsi perfettamente alle centrali fotovoltaiche esterne, eliminando la preoccupazione dei fulmini.

Elevata redditività, costi inferiori: rispetto alle normali scatole di distribuzione, integra tutte le funzioni di connessione alla rete e non necessita più di aggiungere moduli di protezione separatamente, riducendo notevolmente i costi e rendendo l'installazione più conveniente.

Parametri tecnici

Dettagli del prodotto

Essendo un'attrezzatura dedicata per la connessione alla rete fotovoltaica, la scatola di giunzione PV Grid-Tied presta attenzione ad ogni dettaglio meticoloso. Dai componenti principali al processo di cablaggio, segue rigorosamente gli standard del settore, utilizzando la qualità per eliminare i problemi di acquisto e garantire un funzionamento stabile a lungo termine. È dotato di un modulo di protezione dell'isolamento dell'isola dedicato, con componenti principali di qualità affidabile, in grado di rilevare con precisione l'isolamento e la disconnessione dalla rete, garantendo la sicurezza. Integra un modulo di protezione contro i fulmini per affrontare in modo specifico i problemi dei fulmini esterni, adatto a vari ambienti esterni. Più componenti di protezione funzionano simultaneamente, fornendo una protezione completa per l'apparecchiatura e la rete elettrica, eliminando tutte le situazioni anomale. Il componente di rilevamento automatico della connessione alla rete risponde rapidamente, può monitorare accuratamente lo stato della rete, ottenere una connessione e disconnessione intelligente dalla rete e non richiede operazioni manuali. Il processo di cablaggio è standardizzato, con linee elettriche forti e deboli separate, il cablaggio è livellato e verticale, le etichette dei terminali sono chiare, rendendo la manutenzione successiva comoda e veloce, ed è inoltre conforme agli standard di sicurezza elettrica, consentendo un'accettazione agevole del progetto.

Applicazioni del prodotto

Solare residenziale: solare su tetto per uso residenziale, connesso alla rete

Solare commerciale e industriale: solare montato sul tetto per uso commerciale e industriale, connesso alla rete

Ground Solar: centrali solari a terra, collegate alla rete

Solare distribuito: centrali solari distribuite, connesse alla rete

Alleviamento della povertà solare: centrali solari per alleviare la povertà, collegate alla rete

Progetto fotovoltaico C&I a Bangkok, Tailandia

Panoramica del progetto

·Nome del progetto: Progetto fotovoltaico sul tetto di C&I in un parco industriale a Bangkok

·Località: Bangkok, Tailandia

·Data di completamento: ottobre 2025

·Scala del progetto: fotovoltaico su tetto C&I da 5 MW; 12 punti di connessione alla rete

Prodotti utilizzati

·Modello: scatola di connessione alla rete fotovoltaica JYG-PV-3P-250A

·Quantità: 12 unità

·Configurazione: Scatola di connessione alla rete fotovoltaica trifase da 250A; include interruttore automatico di connessione alla rete, protezione anti-island, protezione da sovratensione e misurazione

·Certificazioni: certificato CE; conforme ai requisiti di connessione alla rete tailandese

·Requisiti speciali: Adatto ad ambienti tropicali ad alta temperatura/elevata umidità; resistente alla corrosione; installazione all'aperto

Soluzione

Abbiamo fornito una soluzione personalizzata su misura per il clima tropicale della Thailandia e le esigenze specifiche dei progetti fotovoltaici C&I:

1. Adattamento all'ambiente tropicale

·Involucro realizzato in acciaio inossidabile 304 per una resistenza alla corrosione superiore

·Grado di protezione IP65, adatto per esposizione esterna al sole e alla pioggia

·Componenti interni adatti alle alte temperature; progettato con margini di declassamento

·Dotato di riscaldatori anticondensa e ventole a temperatura controllata per prevenire la formazione di condensa in condizioni calde e umide

·I pressacavi impermeabili garantiscono una tenuta sicura

2. Adeguamento tecnico della connessione alla rete

·Conforme ai requisiti tecnici della rete elettrica tailandese (PEA/MEA).

·Protezioni complete: anti-islanding, sovra/sottotensione e sovra/sottofrequenza

·Spazio riservato per i contatori tailandesi per facilitare l'integrazione della misurazione locale

·Supporta la misurazione bidirezionale, compatibile con la politica di misurazione netta della Thailandia

3. Supporto al servizio di progetto

·Fornito un set completo di disegni in inglese e documentazione tecnica

·Gli ingegneri hanno organizzato una guida per l'installazione in loco e la messa in servizio della connessione alla rete

·Aiuto il cliente nel superare l'ispezione della connessione alla rete elettrica tailandese

·Fornita una guida operativa semplificata in tailandese per facilitare l'O&M locale

Feedback dei clienti

"Le scatole di connessione alla rete fotovoltaica di Junray sono molto adatte al clima tropicale della Thailandia. La custodia in acciaio inossidabile e la protezione IP65 ci danno fiducia nell'installazione all'aperto. Abbiamo superato l'ispezione della connessione alla rete al primo tentativo, il che ci ha fatto risparmiare molto..." "...di tempo. Anche il loro ingegnere è venuto sul posto per assistere con la messa in servizio: un servizio molto professionale." — Somchai Wong, Project Manager, società tailandese di EPC

Domande frequenti

D: Quali sono le differenze tra la scatola di giunzione collegata alla rete fotovoltaica e le normali scatole di distribuzione?

R: Le normali scatole di distribuzione non hanno funzioni di protezione speciali per i sistemi fotovoltaici come la prevenzione dell'isola e la protezione dai fulmini e non possono soddisfare i requisiti di sicurezza per la connessione alla rete fotovoltaica. Questo prodotto è sviluppato specificatamente per la connessione alla rete fotovoltaica e integra funzioni come la prevenzione dell'isola, la protezione contro i fulmini, le protezioni multiple e il rilevamento automatico della connessione alla rete. Non è necessario aggiungere moduli aggiuntivi e può essere adattato direttamente agli scenari di connessione alla rete fotovoltaica per garantire sicurezza e stabilità.

D: Può essere adattato per centrali fotovoltaiche da esterno?

R: Sì, ha un modulo di protezione contro i fulmini integrato. Il livello di protezione può essere selezionato come IP40/IP54. Ha eccellenti prestazioni antipolvere, impermeabili e antifulmine e può adattarsi perfettamente a vari tipi di centrali fotovoltaiche esterne come quelle domestiche, industriali e commerciali e a terra, senza essere influenzate dal duro ambiente esterno.

D: È necessaria un'operazione manuale per connettersi alla rete e disconnettersi da essa?

R: Non è necessaria alcuna operazione manuale. L'apparecchiatura dispone di una funzione di rilevamento automatico della connessione alla rete, che può monitorare lo stato della rete in tempo reale. Quando la rete è normale, si connette automaticamente alla rete; quando la rete è anomala si disconnette automaticamente. È intelligente e conveniente, adatto a scenari senza supervisione umana.

D: La potenza nominale può soddisfare le esigenze di centrali fotovoltaiche di diverse dimensioni?

R: Sì, la gamma di potenza nominale è compresa tra 5 kW e 1000 kW. La personalizzazione è supportata. In base ai diversi requisiti di scala delle centrali fotovoltaiche a terra domestiche, industriali e commerciali, possiamo personalizzare la potenza specifica per soddisfare esattamente le esigenze del progetto.

D: Quali sono le opzioni di installazione disponibili?

R: Offriamo due metodi di installazione: a parete e a pavimento. Puoi scegliere quello che si adatta alle condizioni specifiche del sito e allo spazio di installazione della centrale fotovoltaica. Il processo di installazione è semplice e consente una rapida implementazione, risparmiando tempo di costruzione.
