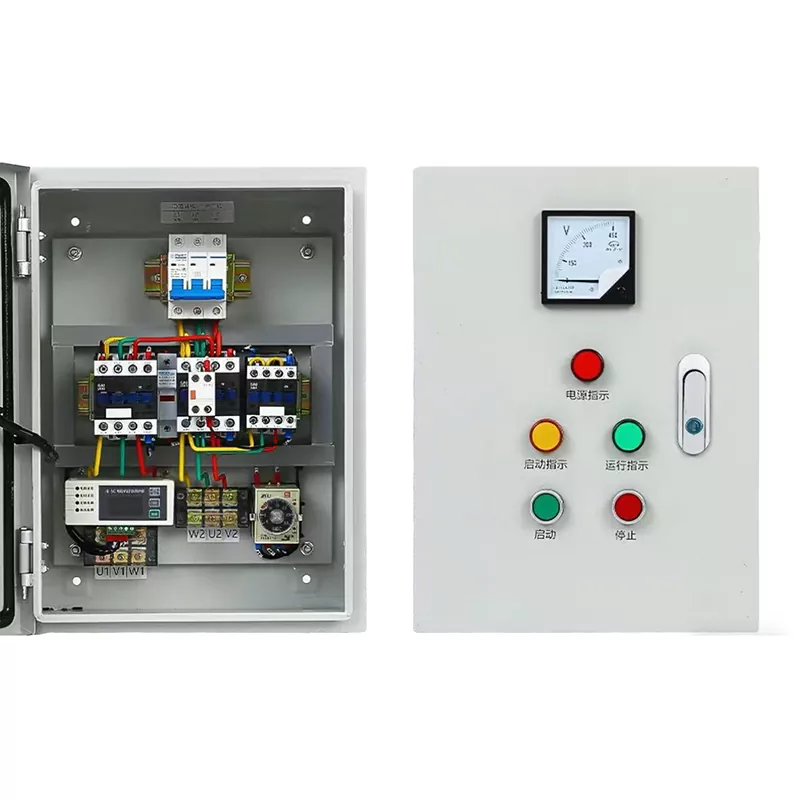

Armadio di controllo dell'avviatore stella-triangolo

L'armadio di controllo dell'avviatore stella-triangolo elettrico Junray è una soluzione di avviamento a tensione ridotta economicamente vantaggiosa progettata specificamente per motori ad alta potenza che non richiedono regolazione della velocità. Utilizzando la tecnologia di avviamento stella-triangolo, riduce la corrente di avviamento a un terzo dei livelli di avviamento diretto in linea, eliminando efficacemente cali di tensione della rete, shock meccanici e danni alle apparecchiature causati da un'eccessiva corrente di spunto. Con una struttura semplice e robusta, offre un'affidabilità significativamente più elevata e tassi di guasto inferiori rispetto agli azionamenti a frequenza variabile, pur costando circa il 60% in meno. La potenza nominale varia da 15kW a 315kW con protezione IP40, supportando sia l'installazione a pavimento che a parete. Adatto per applicazioni ad alta potenza come pompe dell'acqua, ventilatori, compressori d'aria e nastri trasportatori in ambienti industriali, comunali e commerciali dove l'avvio regolare e la protezione delle apparecchiature sono fondamentali.

Sviluppato specificatamente per motori ad alta potenza

Quando molte aziende utilizzano motori ad alta potenza, incontreranno due problemi fondamentali: in primo luogo, quando il motore viene avviato direttamente, la corrente di avviamento è troppo elevata, il che non solo ha un forte impatto sulla rete elettrica e influisce sul normale funzionamento di altre apparecchiature, ma danneggia anche facilmente il motore, causando danni alle apparecchiature e arresto della produzione; In secondo luogo, per risolvere il problema della corrente di avviamento, l'utilizzo di un quadro elettrico a conversione di frequenza è troppo costoso. Per gli scenari che non richiedono la regolazione della velocità ma necessitano solo di ridurre la corrente di avviamento, il costo è estremamente basso, con conseguente spreco di costi.

L'armadio di controllo dell'avviamento Star-Delta è progettato proprio per affrontare questo punto dolente. È sviluppato specificatamente per motori ad alta potenza, senza la necessità di strutture complesse, può ottenere un efficiente avviamento con riduzione di tensione, bilanciando praticità ed economia, e soddisfa perfettamente le esigenze di avviamento di vari motori ad alta potenza che non richiedono regolazione della velocità.

Specifiche tecniche

Vantaggio fondamentale

Ridurre la tensione durante l'avvio per proteggere la rete elettrica e rendere il motore più durevole

Durante l'avvio viene adottato un metodo di collegamento stella-triangolo, che può ridurre con precisione la corrente di avviamento a 1/3 della corrente di avvio diretto. Ciò elimina completamente l'impatto di grandi correnti sulla rete elettrica, evita fluttuazioni di tensione nella rete che influiscono su altre apparecchiature e impedisce efficacemente che il motore si bruci a causa di un'eccessiva corrente di avviamento, prolungando così la durata del motore, riducendo i costi di sostituzione delle apparecchiature e risolvendo i principali punti critici dell'avvio di motori di grande potenza.

Una scelta conveniente

Rispetto al quadro elettrico a frequenza variabile, il prezzo del quadro elettrico per avviamento stella-triangolo è stato ridotto direttamente del 60%. Non è necessario spendere una grande quantità di denaro per apparecchiature complesse a frequenza variabile. Per gli scenari in cui non è richiesta la regolazione della velocità e deve essere ridotta solo la corrente di avviamento, può soddisfare pienamente i requisiti di utilizzo, riducendo significativamente i costi di approvvigionamento dell'impresa e riducendo gli investimenti successivi per il funzionamento e la manutenzione. Il suo rapporto costo-prestazioni è di gran lunga superiore a prodotti simili.

Struttura semplice e stabile

Abbandonando il complesso modulo di conversione di frequenza, adottando un design strutturale semplice e pratico, durante il funzionamento è più stabile, con un tasso di guasto estremamente basso. Particolarmente adatto per scenari con carichi stabili e che richiedono raramente la manutenzione delle apparecchiature. Nessuna necessità di arresti frequenti per manutenzione, riduzione delle interruzioni della produzione causate da guasti alle apparecchiature e miglioramento dell'efficienza produttiva.

Molteplici protezioni di sicurezza

Integrato con funzioni di protezione da sovraccarico, sovracorrente, sovratensione e sottotensione, può monitorare lo stato operativo del motore in tempo reale. Una volta che il motore mostra qualsiasi anomalia, l'apparecchiatura si spegnerà automaticamente, proteggendo efficacemente il motore e le relative apparecchiature, prevenendo danni all'apparecchiatura, evitando potenziali rischi per la sicurezza e perdite economiche causate da guasti all'apparecchiatura e garantendo un funzionamento più affidabile.

L'installazione è comoda ed efficiente.

Il processo di installazione è semplice. Non è necessario che i tecnici professionisti dedichino molto tempo al debug. Può essere completato rapidamente ed è adatto a vari progetti di ingegneria in rapido avanzamento. Riduce i tempi di installazione e consente di mettere in funzione l'attrezzatura il prima possibile, migliorando così l'efficienza di avanzamento del progetto.

Smontaggio dettagliato dei componenti

Il nostro armadio di controllo dell'avviamento stella-triangolo presta molta attenzione ad ogni dettaglio. Dai componenti principali al processo di cablaggio, segue rigorosamente gli standard del settore. Con prodotti di alta qualità, elimina le preoccupazioni sull'approvvigionamento e garantisce un funzionamento stabile a lungo termine. E' dotato di un modulo di avviamento stella-triangolo dedicato. I componenti principali sono di eccellente qualità e possono ottenere con precisione l'avvio della riduzione della tensione, riducendo efficacemente la corrente di avviamento. Dispone inoltre di molteplici componenti di protezione per salvaguardare completamente la sicurezza del funzionamento del motore e prevenire eventuali situazioni anomale. Il relè temporale preciso può passare automaticamente dalla modalità di avvio a stella a quella a triangolo, con commutazione precisa e funzionamento affidabile, senza la necessità di funzionamento manuale. Il design dedicato alla dissipazione del calore e alla ventilazione rimuove rapidamente il calore generato durante il funzionamento dell'apparecchiatura, prevenendo l'invecchiamento dei componenti dovuto al surriscaldamento e prolungando la durata dell'apparecchiatura. Il processo di cablaggio standard garantisce la separazione delle linee di alimentazione e di segnale, con cablaggio diritto e verticale, marcature chiare dei terminali, rendendo conveniente la manutenzione successiva ed è inoltre conforme agli standard di sicurezza, consentendo un'accettazione agevole del progetto.

Copre vari requisiti di avviamento di motori di grande potenza

L'armadio di controllo dell'avviatore stella-triangolo, con le sue eccellenti prestazioni e la sua adattabilità flessibile, è ampiamente utilizzato in vari scenari di motori di grande potenza che non richiedono regolazione della velocità, soddisfacendo esattamente i requisiti di avviamento di diversi settori.

Nello scenario delle pompe dell'acqua di grande potenza, è adatto a varie pompe di alimentazione dell'acqua di grande potenza, ottenendo un avvio graduale della riduzione della pressione ed evitando danni alla pompa a causa dell'eccessiva corrente di avviamento;

Nello scenario delle ventole di grande potenza, può essere utilizzato per l'avvio di varie ventole di grande potenza, riducendo la corrente di avviamento e garantendo il funzionamento stabile della ventola;

Nello scenario dei compressori d'aria di grande potenza, è adatto per l'avviamento dei compressori d'aria, tenendo conto sia della dolcezza dell'avviamento che della protezione dell'apparecchiatura;

Nello scenario del nastro trasportatore di grande potenza, aiuta il nastro trasportatore ad avviarsi senza problemi, riducendo l'usura delle apparecchiature e migliorando l'efficienza del trasporto;

Allo stesso tempo, è compatibile anche con altri vari motori di grande potenza che non richiedono la regolazione della velocità, sia nella produzione industriale, nell'ingegneria municipale o in vari stabilimenti di lavorazione, può essere adattato.

Panoramica del progetto di retrofit

Profilo del progetto

Il progetto prevede l'adeguamento dell'impianto elettrico delle pompe antincendio di un complesso commerciale. L'installazione comprende una pompa antincendio principale da 30 kW e un set di pompe per la stabilizzazione della pressione. Classificato come carico antincendio di emergenza di Classe I, il sistema richiede standard elevati in termini di stabilità iniziale, impatto minimo sulla rete e affidabilità delle apparecchiature.

L'apparecchiatura originale utilizzava un metodo di avviamento diretto in linea (DOL). L'enorme corrente di spunto all'avvio causava spesso cali di tensione, sfarfallio dell'illuminazione e sovraccarichi istantanei sugli interruttori automatici a monte. Inoltre, l'impulso di avviamento rischiava di danneggiare la struttura meccanica della pompa e di accorciare la durata del motore. Per ridurre la corrente di avviamento, garantire un avvio regolare e proteggere sia la rete elettrica che le apparecchiature antincendio, il sistema è stato aggiornato a quadri di controllo di avviamento a tensione ridotta Stella-Delta (Y/Δ), soddisfacendo così i requisiti del codice di sicurezza antincendio per l'avviamento a basso impatto.

Problemi prima del retrofit

Corrente di spunto di avviamento eccessiva: la corrente di avviamento DOL ha raggiunto 6-7 volte la corrente nominale, causando spesso fluttuazioni della tensione di rete e interruzioni momentanee dell'alimentazione per le apparecchiature in loco.

Danni dovuti a shock meccanico: una coppia istantanea eccessiva durante gli avviamenti "duri" a piena tensione sottopone i giunti e i cuscinetti della pompa a sollecitazioni ripetute, con conseguenti tassi di guasto, rumore e vibrazioni elevati.

Intervento dell'interruttore a monte: elevate correnti di spunto hanno causato sovraccarichi istantanei sugli interruttori automatici in entrata, con conseguenti interventi occasionali e fastidiosi e il rischio che le apparecchiature antincendio non si attivino in modo affidabile.

Mancato rispetto degli standard di accettazione della sicurezza antincendio: l'avviamento diretto è severamente vietato per le pompe antincendio ad alta potenza; l'avviamento a tensione ridotta è obbligatorio. Il metodo di partenza originale non è riuscito a soddisfare i criteri di accettazione.

Incapacità di gestire frequenti cicli di avvio-arresto: l'avviamento DOL comporta elevate perdite termiche, rendendolo inadatto per le frequenti operazioni di avvio-arresto richieste durante la messa in servizio del sistema antincendio e i test di collegamento.

Piano di configurazione dell'attrezzatura

Sulla base delle specifiche del motore della pompa antincendio da 30 kW e dei codici elettrici antincendio, sono stati installati armadi di controllo di avviamento Star-Delta a tensione ridotta dedicati. Questi armadi facilitano l'avvio a tensione ridotta con configurazione a stella seguito da un passaggio automatico e ritardato al funzionamento a piena tensione Delta. Sono dotati di protezioni contro sovraccarico, perdita di fase, cortocircuiti e problemi termici, nonché funzionalità di controllo del collegamento locale e remoto. Specifiche dell'attrezzatura principale

Carico controllato: motore della pompa antincendio trifase da 30 kW

Metodo di avvio: avvio a tensione ridotta stella (Y) → passaggio ritardato a triangolo (Δ) per il funzionamento nominale

Corrente di avviamento: ridotta a un terzo della corrente di avviamento in linea diretta; minimizza significativamente l’impatto sulla rete

Componenti di controllo: contattore principale, contattore centro stella, contattore di marcia, relè temporizzato, protettore termico

Tempo di commutazione: ritardo intelligente di 7 secondi per la commutazione; ottimizzato per caratteristiche di avvio della pompa fluide e senza carico

Funzioni di controllo: avvio manuale locale, avvio remoto tramite collegamento allarme antincendio, feedback di funzionamento, allarme guasto

Funzioni di protezione: protezione da perdita di fase, protezione da sovraccarico, protezione da cortocircuito, protezione da spegnimento per sovraccarico termico

Punti salienti dell'aggiornamento

Riduzione significativa dell'impatto di avviamento: l'avviamento a tensione ridotta Stella-Triangolo limita la corrente di spunto a un intervallo ragionevole, eliminando efficacemente i cali di tensione e le fluttuazioni della rete.

Avvio estremamente fluido: l'avvio graduale elimina gli shock meccanici violenti; riduce significativamente gli effetti del colpo d'ariete su pompe, motori e tubazioni, prolungando così la durata delle apparecchiature.

Logica di protezione robusta e affidabile: più livelli di protezione elettrica rilevano accuratamente perdita di fase, sovraccarico e guasti di blocco del rotore, attivando arresti e allarmi tempestivi per garantire la disponibilità operativa delle apparecchiature.

Supporto per il collegamento del sistema antincendio: si integra con la centrale di allarme antincendio per consentire l'avvio automatico durante gli incendi, l'avvio/arresto remoto e il feedback sullo stato, nel pieno rispetto degli standard di accettazione della sicurezza antincendio.

Design maturo e basso tasso di guasto: il circuito di controllo Stella-Delta è semplice, stabile, di facile manutenzione e altamente resistente alle interferenze, ideale per le apparecchiature antincendio che rimangono in standby per lunghi periodi ma devono attivarsi immediatamente quando necessario.

Risultati operativi post-retrofit

Funzionamento stabile della rete: la corrente di spunto è drasticamente ridotta; all'interno dell'impianto non si verificano fluttuazioni di tensione o sfarfallio della luce e gli interruttori a monte non scattano a causa di sovraccarichi istantanei.

Avvio fluido e senza urti: il motore e la pompa si avviano in modo fluido con vibrazioni e rumore significativamente ridotti; i rischi associati ai colpi d'ariete nelle tubazioni sono completamente eliminati.

Protezione precisa e affidabile: molteplici esecuzioni di test e test di collegamento eseguiti con successo senza falsi allarmi o operazioni involontarie; Integrità operativa dell'apparecchiatura al 100%.

Accettazione di sicurezza antincendio riuscita: il metodo di avvio, la logica di controllo e le funzioni di collegamento sono pienamente conformi ai codici di progettazione elettrica per i sistemi di sicurezza antincendio, superando l'ispezione di accettazione finale.

Costi O&M ridotti: i tassi di guasto delle apparecchiature sono diminuiti in modo significativo; elimina la necessità di riparazioni frequenti o sostituzioni di parti meccaniche, garantendo un funzionamento stabile e affidabile a lungo termine. Riepilogo del caso

L'armadio di controllo con avviamento a tensione ridotta Stella-Delta rappresenta la soluzione di avviamento più ampiamente utilizzata e matura per apparecchiature ad alta potenza, come pompe dell'acqua, ventilatori, motori industriali e sistemi antincendio, che vanno da 30 kW a 132 kW. Caratterizzato da una struttura semplice, elevata stabilità, basso tasso di guasto ed eccellente rapporto costo-efficacia, mitiga efficacemente i picchi di avviamento del motore e protegge sia la rete elettrica che le apparecchiature meccaniche. Conforme agli standard elettrici industriali e di sicurezza antincendio, funge da apparecchiatura di controllo standard per edifici civili, progetti comunali e sistemi di alimentazione industriali.
