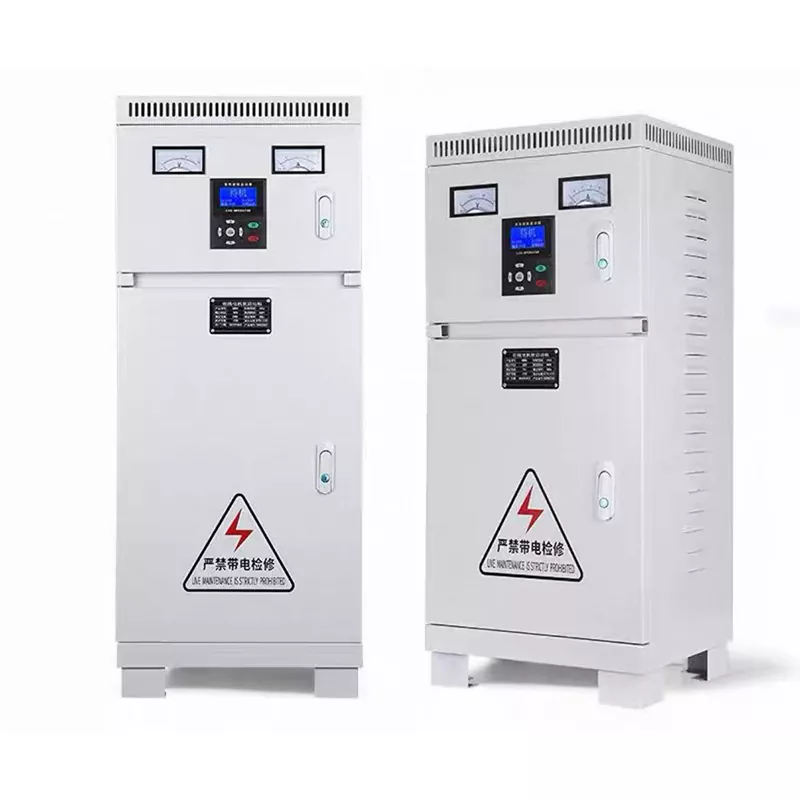

Scatola di controllo lato macchina

Quando molte aziende utilizzano motori di grande potenza e carichi pesanti come frantoi e mulini a sfere, spesso si trovano di fronte a un dilemma: la coppia di avviamento stella-triangolo è insufficiente, rendendo impossibile l'avvio delle apparecchiature per carichi pesanti e l'impossibilità di ottenere un avvio normale; sebbene il quadro di controllo della frequenza possa soddisfare i requisiti, è costoso e, per scenari che non richiedono la regolazione della velocità ma solo l'avvio con carico pesante, è senza dubbio uno spreco di costi. È nata la scatola di controllo lato macchina, che soddisfa perfettamente i requisiti di avviamento dei motori di grande potenza e per carichi pesanti e tiene conto sia delle prestazioni di avviamento che del controllo dei costi.

Specifiche tecniche

Quali sono i principali punti di forza?

In quanto dispositivo di avviamento esclusivo per motori pesanti ad altissima potenza, la scatola di controllo lato macchina offre numerosi vantaggi che risolvono direttamente i punti critici pratici dell'utilizzo effettivo:

Riduzione della tensione autoaccoppiata, dimezzamento dell'impatto delle sovratensioni sulla rete: dotato di trasformatori autoaccoppianti di alta qualità, può ridurre con precisione la corrente di avviamento a 1/4 dell'avvio diretto, che è addirittura inferiore a 1/3 dell'avvio stella-triangolo, riducendo significativamente l'impatto sulla rete durante l'avvio ed evitando interferenze con il normale funzionamento di altre apparecchiature. È adatto per l'avvio stabile a lungo termine di vari motori ad altissima potenza.

Avviamento a coppia elevata, facile avviamento di carichi pesanti: la coppia di avviamento può raggiungere il 60% dell'avviamento diretto, superando di gran lunga la coppia dell'avviamento stella-triangolo. Per le apparecchiature con carichi pesanti come frantoi e mulini a sfere, risolve completamente il problema dell'impossibilità di movimento dell'avviamento stella-triangolo, garantendo un avvio regolare e una potenza sufficiente e garantendo che l'apparecchiatura possa essere messa rapidamente in funzione.

Ampio adattamento della potenza, copertura più ampia: la potenza nominale può essere adattata da 15 kW a 800 kW ed è supportata la personalizzazione. È più ampio della gamma di potenza del quadro di controllo con avviamento stella-triangolo e copre perfettamente vari motori per carichi pesanti ad altissima potenza. Che si tratti di piccole attrezzature per carichi pesanti o di grandi unità industriali, è possibile abbinarli con precisione.

Protezioni multiple, funzionamento stabile e più senza preoccupazioni: integrato con molteplici funzioni di protezione come sovraccarico, sovracorrente, sovratensione, sottotensione e sovratemperatura, può monitorare lo stato operativo dell'apparecchiatura in tempo reale. Quando si verifica un'anomalia, arresta automaticamente la macchina e protegge il motore e il trasformatore autoaccoppiante, riducendo il rischio di danni alle apparecchiature e abbassando i costi di manutenzione successiva. L'operazione è più affidabile.

Una scelta conveniente con una riduzione del prezzo del 50%: rispetto ai quadri elettrici a conversione di frequenza, il prezzo viene ridotto direttamente del 50%. Non è necessario spendere grandi somme di denaro per funzioni ridondanti di regolazione della velocità. È ottimizzato solo per requisiti di avviamento con carichi pesanti, consentendo agli acquirenti di ottenere una soluzione di avviamento più adatta a un costo inferiore e di risparmiare significativamente sul budget di approvvigionamento.

Vantaggi della progettazione strutturale

Junray Electrical è stata profondamente impegnata nella ricerca e nella produzione di apparecchiature di avviamento. Aderisce alla fornitura di qualità professionale agli acquirenti. Ogni dettaglio della scatola di controllo lato macchina è stato meticolosamente rifinito, bilanciando praticità e durata. È dotato di un trasformatore di accoppiamento automatico di alta qualità e i componenti principali sono di eccellente qualità, garantendo un avvio stabile della riduzione della tensione e una coppia sufficiente; è inoltre dotato di un relè temporale preciso, che può cambiare automaticamente la modalità di avvio senza la necessità di intervento manuale, garantendo precisione e affidabilità; un design dedicato del canale di dissipazione del calore rimuove rapidamente il calore generato dal funzionamento dell'apparecchiatura, prevenendo l'invecchiamento dei componenti dovuto al surriscaldamento; il processo di cablaggio standardizzato separa i circuiti di potenza e di controllo, è orizzontale e verticale, facilita la manutenzione ed è conforme agli standard di sicurezza elettrica.

Quali sono gli scenari applicativi pratici?

Grazie alle sue eccellenti prestazioni di avvio e all'ampia adattabilità, la scatola di controllo lato macchina è diventata l'apparecchiatura di avvio standard per vari motori pesanti ad altissima potenza, adattandosi con precisione a molteplici scenari industriali. Nello scenario delle macchine di frantumazione, è adatto per l'avvio di carichi pesanti di macchine di frantumazione ad altissima potenza, fornendo potenza sufficiente e avvio regolare; nello scenario del mulino a sfere, può facilmente guidare l'avvio a carico pesante del mulino a sfere, risolvendo il problema della potenza insufficiente nell'avvio del triangolo stellare; nello scenario delle pompe dell'acqua ad alta potenza, è adatto per l'avvio di carichi pesanti di pompe dell'acqua ad altissima potenza, garantendo il funzionamento stabile dei sistemi di approvvigionamento idrico e di drenaggio; nello scenario delle ventole ad alta potenza, è adatto per l'avvio di ventole ad altissima potenza, riducendo l'impatto sulla rete e garantendo un funzionamento regolare delle ventole, soddisfacendo pienamente i requisiti di avvio di carichi pesanti industriali.

Acquisto immediato

Selezionare un dispositivo di avviamento del motore per carichi pesanti compatibile, affidabile ed economico sarà la chiave per ridurre i costi e migliorare l'efficienza. La scatola di controllo lato macchina è sviluppata e prodotta da Junray Electrical. Garantisce qualità, offre consegne rapide e dispone di un eccellente servizio post-vendita, affrontando perfettamente i punti critici legati all'avviamento difficile di motori pesanti e ai costi elevati. Non esitare. Contattaci immediatamente per assicurarti la conveniente scatola di distribuzione a bassa tensione, che rende più fluido l'avviamento di motori per impieghi gravosi di grande potenza e il funzionamento più affidabile.

Panoramica del progetto di retrofit

I. Contesto del progetto

Questo progetto prevede l'ammodernamento del sistema di distribuzione elettrica per la stazione di trattamento delle acque reflue di un parco industriale. La stazione è dotata di più pompe principali per liquami ad alta potenza (132 kW), classificate come apparecchiature ad alta inerzia e per carichi pesanti. I motori originali utilizzavano un metodo di avviamento diretto in linea (DOL), che generava massicce correnti di spunto. Ogni avvio causava un improvviso calo della tensione delle sbarre dell'impianto, luci tremolanti e lo stallo o il riavvio di altre apparecchiature; spesso provocava scatti di sovraccarico istantanei sull'interruttore principale a monte e provocava l'ablazione o la saldatura del contattore. L’uso prolungato dell’avviamento DOL ha portato a un grave surriscaldamento degli avvolgimenti del motore e a una riduzione della durata delle apparecchiature, mentre le fluttuazioni della rete interferivano con le vicine apparecchiature di produzione di precisione, compromettendo seriamente la stabilità della produzione e la sicurezza elettrica.

Per risolvere i problemi legati all'elevata corrente di spunto di avviamento, alle forti cadute di tensione e alla vulnerabilità delle apparecchiature, tutte le unità sono state sostituite con armadi di controllo di avviamento a tensione ridotta con autotrasformatore. Questo approccio garantisce l'avvio regolare dei motori con carichi pesanti limitando la tensione e la corrente, evitando così gli inconvenienti dell'avviamento DOL e garantendo il funzionamento sicuro e stabile sia della rete elettrica che delle apparecchiature.

II. Problemi prima del retrofit

Massiccia corrente di spunto di avviamento e grave caduta di tensione: l'avvio diretto di pompe ad alta potenza ha fatto sì che le correnti istantanee raggiungessero 5-7 volte il valore nominale, portando a significativi cali di tensione sulle sbarre collettrici e interferendo con le apparecchiature elettriche in tutto l'impianto.

Interventi frequenti dell'interruttore a monte: le correnti di spunto all'avvio hanno attivato la protezione da sovraccarico nell'armadio di distribuzione principale; l'avvio di una singola pompa potrebbe causare interruzioni di corrente localizzate e interruzioni della produzione in tutta la struttura.

Elevato rischio di bruciatura di contattori e motori: la frequente esposizione a picchi di corrente elevata ha causato l'ablazione o la saldatura dei contatti dei contattori principali, mentre gli avvolgimenti del motore hanno subito un invecchiamento dovuto alle alte temperature, con conseguente tasso di guasto delle apparecchiature estremamente elevato.

Incapacità di avviare/arrestare frequentemente; limitazioni operative: il metodo DOL ha causato un eccessivo accumulo di calore, rendendo impossibile soddisfare i requisiti operativi di avvio e arresto delle pompe in risposta alla fluttuazione dei carichi di acque reflue (di punta e non di punta).

Scarsa qualità dell'energia e interferenze con apparecchiature di precisione: fluttuazioni significative di tensione hanno causato errori e deviazioni dei dati negli strumenti di controllo automatico e nelle apparecchiature di azionamento a frequenza variabile (VFD) vicini, compromettendo la precisione della produzione.

III. Piano di configurazione dell'attrezzatura

Per soddisfare i requisiti di avvio delle pompe per acqua ad alta potenza e carico pesante da 132 kW, bilanciando al tempo stesso redditività economica e stabilità operativa, il sito è dotato di armadi di controllo di avviamento a tensione ridotta con autotrasformatore standardizzato. Questi utilizzano una modalità di avviamento a tensione ridotta a doppio tocco (80% e 65%), passando automaticamente dal funzionamento a tensione ridotta a quello a piena tensione tramite relè temporizzati per garantire un avvio regolare e graduale del motore.

Specifiche dell'attrezzatura principale

Modello: armadio di controllo di avviamento a tensione ridotta con autotrasformatore serie XJ01

Motore compatibile: motore pompa acqua asincrono trifase ad alta potenza da 380 V, 132 kW

Metodo di avviamento: Autotrasformatore a tensione ridotta, avviamento con limitazione di corrente; prese a doppia tensione selezionabili (65%, 80%)

Caratteristiche di avviamento: corrente di avviamento limitata a 2–3 volte la corrente nominale, riducendo significativamente l'impatto sulla rete

Logica di controllo: avvio a tensione ridotta → stabilizzazione ritardata → passaggio automatico al funzionamento a piena tensione; commutazione completamente automatica e non presidiata

Caratteristiche di protezione: protezione da sovraccarico, perdita di fase, cortocircuito, commutazione ritardata e sottotensione

Componenti principali: autotrasformatore ad alta capacità, contattori di commutazione principale/di riserva, controller temporale intelligente, relè di sovraccarico termico

Applicazioni: apparecchiature per carichi pesanti come pompe dell'acqua ad alta potenza, ventilatori e compressori d'aria; offre un rapporto costo-prestazioni superiore rispetto agli avviatori statici o agli azionamenti a frequenza variabile (VFD)

IV. Punti salienti dell'applicazione

Riduce significativamente la corrente di avviamento e stabilizza la tensione di rete: utilizza la limitazione della corrente a tensione ridotta basata su autotrasformatore per eliminare efficacemente la corrente di picco 5-7x associata all'avviamento diretto in linea, prevenendo cadute o sfarfallamenti significativi della tensione sulla sbarra collettrice.

Garantisce un avvio/arresto regolare e protegge l'attrezzatura del motore: l'avviamento graduale elimina urti e vibrazioni; riduce significativamente l'aumento della temperatura del motore e rallenta l'invecchiamento degli avvolgimenti, prolungando così la durata delle apparecchiature.

Previene lo scatto dell'interruttore a monte e garantisce una produzione continua: la corrente di avviamento controllabile elimina gli interventi fastidiosi dei dispositivi di protezione a monte, risolvendo il problema delle interruzioni di corrente localizzate causate dall'avvio di singole apparecchiature.

Struttura robusta ed eccellente rapporto costi-prestazioni: rispetto agli avviatori statici o ai VFD, questo sistema presenta una struttura semplice, un basso tasso di guasto e un costo economico, offrendo allo stesso tempo un'elevata resilienza in condizioni operative industriali difficili. Funzionamento completamente automatico e facile manutenzione: presenta il passaggio automatico ritardato al funzionamento a piena tensione senza intervento manuale; semplifica la manutenzione futura, utilizza parti intercambiabili standard e garantisce bassi costi di manutenzione.

V. Risultati operativi dopo l'adeguamento

Corrente di avviamento controllabile e qualità della rete stabile: il motore si avvia senza problemi senza picchi o sfarfallio di tensione; le apparecchiature a livello di impianto funzionano in modo stabile senza avvisi di errore legati alle interferenze.

Eliminazione dell'intervento dell'interruttore a monte: numerosi test start-stop non hanno evidenziato interventi accidentali degli interruttori a monte, risolvendo completamente i problemi legati alle interruzioni di corrente e alle interruzioni della produzione durante l'avvio.

Tasso di guasto pari a zero per motori e contattori: normale aumento della temperatura durante l'avvio; nessuna erosione o adesione da contatto; nessun surriscaldamento o invecchiamento degli avvolgimenti del motore; Integrità dell'apparecchiatura al 100%.

Adatto per operazioni di avvio-arresto frequenti: soddisfa i requisiti per gli avviamenti e gli arresti ciclistici in base ai carichi fluttuanti tra il giorno e la notte presso la stazione di trattamento delle acque reflue, migliorando significativamente l'adattabilità operativa.

Superato l'ispezione di accettazione elettrica al primo tentativo: la logica di avvio, le funzioni di protezione e gli standard di distribuzione dell'energia hanno tutti soddisfatto i requisiti, superando con successo l'ispezione di standardizzazione della distribuzione di energia industriale.

VI. Riepilogo del caso

L'armadio di controllo di avviamento a tensione ridotta con autotrasformatore è la soluzione di avviamento più diffusa ed economica per ventilatori, pompe e compressori d'aria industriali ad alta potenza. Principio fondamentale: utilizza un autotrasformatore per abbassare la tensione e limitare la corrente, riducendo così l'impatto della corrente di avviamento sulla rete elettrica e sulle apparecchiature. Si differenzia dall'avviamento diretto (corrente elevata, danni alle apparecchiature), dagli avviatori statici (elettronica soggetta a guasti) e dagli azionamenti a frequenza variabile (costo elevato). Grazie alla sua struttura durevole, all'elevata stabilità e ai costi moderati, l'avviamento dell'autotrasformatore è la scelta preferita per gli aggiornamenti tecnici nelle fabbriche più vecchie e gli ammodernamenti della distribuzione di energia per apparecchiature ad alta potenza e carichi pesanti, bilanciando efficacemente la sicurezza della rete, la durata delle apparecchiature e l'efficienza dei costi del progetto.
