Dotato di una struttura a bobina isolata flessibile, può essere facilmente piegato e avvolto attorno al conduttore in prova, consentendo un rapido campionamento della corrente senza la necessità di smantellare i circuiti esistenti o interrompere l'alimentazione (se utilizzato in conformità con i protocolli di sicurezza a bassa tensione). Se abbinato a un integratore dedicato, emette segnali di corrente o tensione standard, consentendo il collegamento diretto a dispositivi come contatori di energia, registratori di forme d'onda, sistemi di monitoraggio online e PLC.
Rispetto ai tradizionali trasformatori di corrente rigidi, questo trasformatore split-core flessibile è leggero, altamente adattabile ed economico da installare. È particolarmente adatto per scenari in cui non è possibile installare trasformatori tradizionali, come sbarre di forma irregolare, cavi di grande diametro e spazi ristretti in armadi, rendendolo uno strumento preferito per la distribuzione dell'energia industriale, i test elettrici e la manutenzione di nuove centrali elettriche.
1. Flessibile e pieghevole
Il corpo della bobina è dotato di una guaina isolante flessibile che gli consente di essere piegato e avvolto liberamente attorno a vari conduttori, inclusi cavi rotondi, sbarre collettrici rettangolari, forme irregolari e linee bus di grande diametro. Supera i limiti di spazio di installazione e di forma del conduttore, risolvendo le sfide di installazione associate ai tradizionali trasformatori rigidi.
2. Struttura apribile
Utilizza un design di accoppiamento aperto-chiuso, eliminando la necessità di tagliare cavi o smontare sbarre collettrici. Negli scenari a bassa tensione, gli elettricisti certificati possono installarlo mentre il sistema è sotto tensione, abbreviando significativamente i tempi di retrofit ed evitando perdite causate da interruzioni della produzione o interruzioni di corrente. È ideale per l'aggiornamento e l'adeguamento dei sistemi di distribuzione dell'energia obsoleti.
3. Ampio intervallo di misurazione
Supporta misurazioni di corrente CA che vanno da decine di ampere a decine di migliaia di ampere. Con un'eccellente linearità e nessun rischio di saturazione magnetica del nucleo di ferro, fornisce misurazioni stabili di corrente a frequenza industriale, corrente armonica, corrente impulsiva transitoria e corrente da fulmine, soddisfacendo i doppi requisiti di misurazione standard e test specializzati.
4. Integratore di corrispondenza
Viene fornito di serie con un modulo di integrazione dedicato che converte il segnale di uscita differenziale della bobina in un segnale di corrente standard da 5 A/1 A o un segnale di tensione da 0-5 V/4-20 mA. Si collega direttamente a vari strumenti di misura, sistemi di monitoraggio e dispositivi di protezione integrati senza richiedere ulteriore calibrazione.
5. Eccellenti prestazioni di isolamento
La bobina utilizza un processo di isolamento a doppio strato, che offre elevata rigidità dielettrica e resistenza all'alta tensione e all'umidità, rendendola adatta per ambienti interni di distribuzione dell'energia industriale. Il connettore è dotato di un'interfaccia di precisione che garantisce una chiusura stabile del circuito magnetico, con conseguenti dati di misurazione accurati e affidabili.
6. Leggero e portatile
Il trasformatore flessibile apribile pesa molto meno dei trasformatori tradizionali della stessa potenza. Può essere trasportato e utilizzato da una sola persona e l'installazione in loco non richiede macchinari pesanti, riducendo drasticamente i costi di manodopera e tempo.
Sistemi di alimentazione: sottostazioni, locali di distribuzione dell'energia (registrazione guasti, rilevamento correnti transitorie, analisi armoniche, ispezione linee).
Produzione industriale: monitoraggio online della corrente elevata per motori, trasformatori e raddrizzatori di grandi dimensioni nella metallurgia, nella lavorazione chimica e nell'estrazione mineraria.
Nuova energia: centrali fotovoltaiche, stazioni di stoccaggio dell'energia, acquisizione di corrente alternata ad alta corrente per la connessione alla rete di energia eolica e registrazione della corrente di guasto.
Retrofitting nella distribuzione dell'energia: adeguamento del monitoraggio della corrente su quadri preesistenti e sistemi di condotti sbarre senza interruzione dell'alimentazione; aggiornamenti del sistema di gestione dell’energia.
Test e ispezione: test di aumento della temperatura delle apparecchiature elettriche, test di cortocircuito, test di sovratensione e calibrazione di fabbrica.
Infrastrutture municipali: O&M per la distribuzione dell'energia e risoluzione dei problemi per il trasporto ferroviario, data center e grandi complessi commerciali.
Prima di iniziare il lavoro, verificare il livello di tensione del circuito da misurare. Per le operazioni ad alta tensione, seguire rigorosamente le procedure di spegnimento e verifica della tensione; i lavori sotto tensione a bassa tensione devono essere eseguiti da elettricisti certificati utilizzando un'adeguata protezione isolante.
Aprire il connettore della bobina, avvolgere completamente la bobina flessibile attorno al conduttore da misurare e assicurarsi che non vi siano torsioni o sovrapposizioni. Quindi, fissare saldamente il connettore, assicurandosi che le superfici di accoppiamento si incastrino perfettamente.
Collegare i cavi di uscita della bobina ai terminali corrispondenti sull'integratore secondo le marcature, prestando attenzione alla corretta polarità (positivo/negativo).
Collegare l'alimentazione all'integratore e collegare l'uscita dell'integratore allo strumento di misura, al terminale di acquisizione dati o ad altre apparecchiature. Dopo aver verificato che tutto il cablaggio sia corretto, accendere lo strumento di misurazione e verificare che la visualizzazione dei dati sia normale; l'installazione è quindi completata.
Il trasformatore apribile flessibile è adatto solo per la misurazione della corrente alternata; non deve essere utilizzato per il rilevamento di corrente costante CC.
Quando si installa la bobina, assicurarsi che le superfici di accoppiamento siano pulite e prive di detriti e che la bobina sia completamente fissata in posizione; in caso contrario si influenzerà la precisione della misurazione.
Non piegare o schiacciare eccessivamente la bobina; evitare di graffiare la guaina isolante con oggetti appuntiti per evitare danni all'isolamento e rischi per la sicurezza associati.
Il lato secondario della bobina di Rogowski fornisce un'uscita di tensione; è severamente vietato il cortocircuito. Cablare l'integratore in dotazione secondo le specifiche per evitare danni causati da polarità errata.

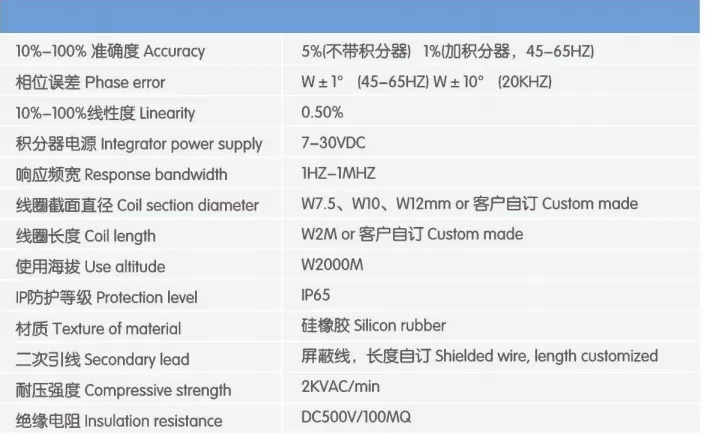

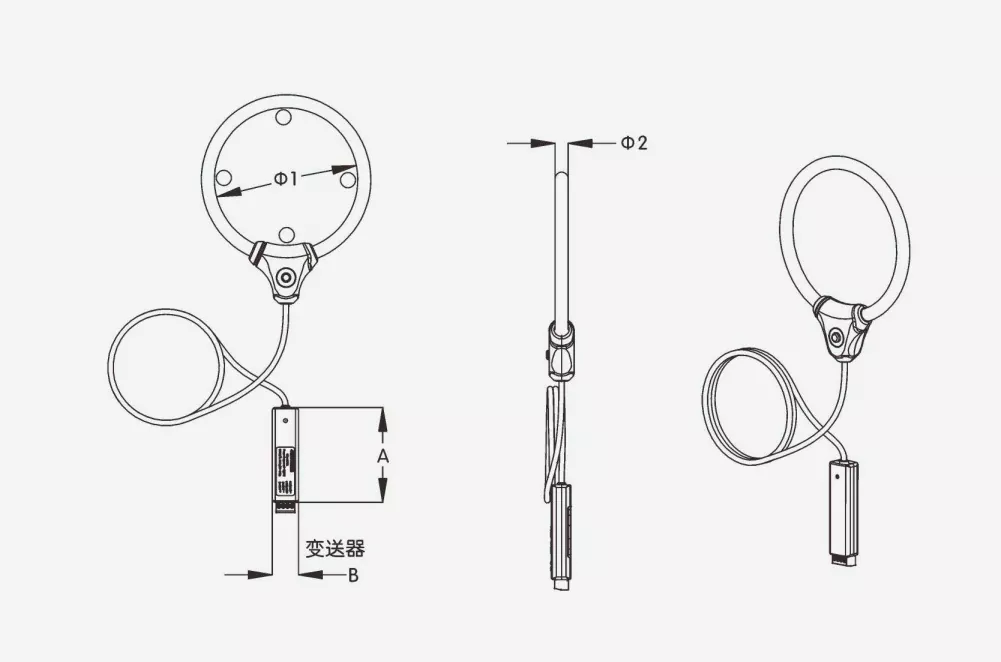

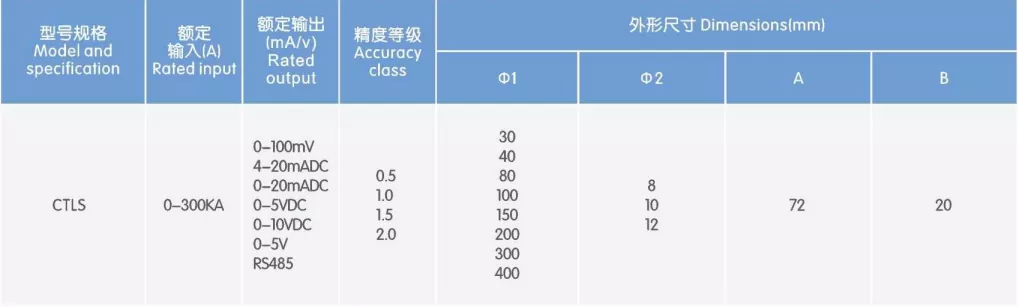

Corpo bobina flessibile: avvolto utilizzando filo smaltato multifilo ad alta tenacità e racchiuso in una guaina isolante flessibile, ignifuga; resistente alla flessione e all'invecchiamento e adattabile ad angoli di installazione complessi.
Connettore di accoppiamento di precisione: alloggiamento in plastica tecnica ad alta resistenza con meccanismo di bloccaggio di precisione integrato; assicura una perfetta aderenza con bassa riluttanza magnetica; presenta un comodo design push-to-lock.
Modulo integratore dedicato: utilizza un chip di elaborazione del segnale di livello industriale che offre bassa deriva termica ed elevata stabilità; include un indicatore luminoso di alimentazione e terminali chiaramente etichettati per ridurre al minimo gli errori di cablaggio.
Design del cavo rinforzato: i cavi di collegamento tra la bobina e l'integratore sono rinforzati contro la flessione e la trazione; resistenti alla tensione e all'invecchiamento, rendendoli adatti ad ambienti complessi di cablaggio in loco.
Q1: Qual è la differenza tra una bobina Rogowski e un trasformatore di corrente standard?
R: I trasformatori di corrente standard si basano su un circuito magnetico con nucleo di ferro e sono soggetti alla saturazione magnetica; tipicamente presentano una struttura rigida e fissa che richiede la disconnessione del circuito per l'installazione. Al contrario, la bobina Rogowski presenta una struttura cava e flessibile che è immune alla saturazione magnetica, offre un ampio intervallo di misurazione e consente l'installazione apri e chiudi, rendendola ideale per applicazioni ad alta corrente, progetti di retrofit e scenari di installazione specializzati.
Q2: Il trasformatore apribile flessibile può essere utilizzato per la misurazione dell'energia?
R: I prodotti standard di Classe 0,5 sono adatti per il consumo energetico generale e il monitoraggio della corrente. Per le applicazioni di misurazione ad alta precisione che comportano regolamenti commerciali, è possibile personalizzare una versione ad alta precisione di Classe 0.2; si prega di specificare questo requisito in anticipo.
Q3: Può essere utilizzato all'interno di quadri ad alta tensione? R: Sì, ma è necessario selezionare una bobina con un grado di isolamento adeguato al livello di tensione del sistema; inoltre, l'installazione e il funzionamento devono essere eseguiti da personale qualificato nel rigoroso rispetto delle norme di sicurezza per i lavori ad alta tensione.
Q4: La bobina può essere acquistata separatamente, senza integratore?
R: Sì, le bobine o gli integratori possono essere acquistati singolarmente; tuttavia, prima di effettuare un ordine, verificare i requisiti di compatibilità dell'interfaccia e del segnale con le apparecchiature esistenti. Progetto speciale di test sulla qualità dell'energia per l'officina di stampaggio di una base di produzione di veicoli nella nuova area della baia di Ningbo Hangzhou
Nome del progetto: Rilevamento della corrente di spunto e test speciali sulla qualità dell'energia per l'officina di stampaggio di una base di produzione di veicoli di marca indigena nella nuova area della baia di Ningbo Hangzhou
Ubicazione: parco industriale di produzione di veicoli, nuova area della baia di Hangzhou, città di Ningbo, provincia di Zhejiang
Data di implementazione: settembre 2024

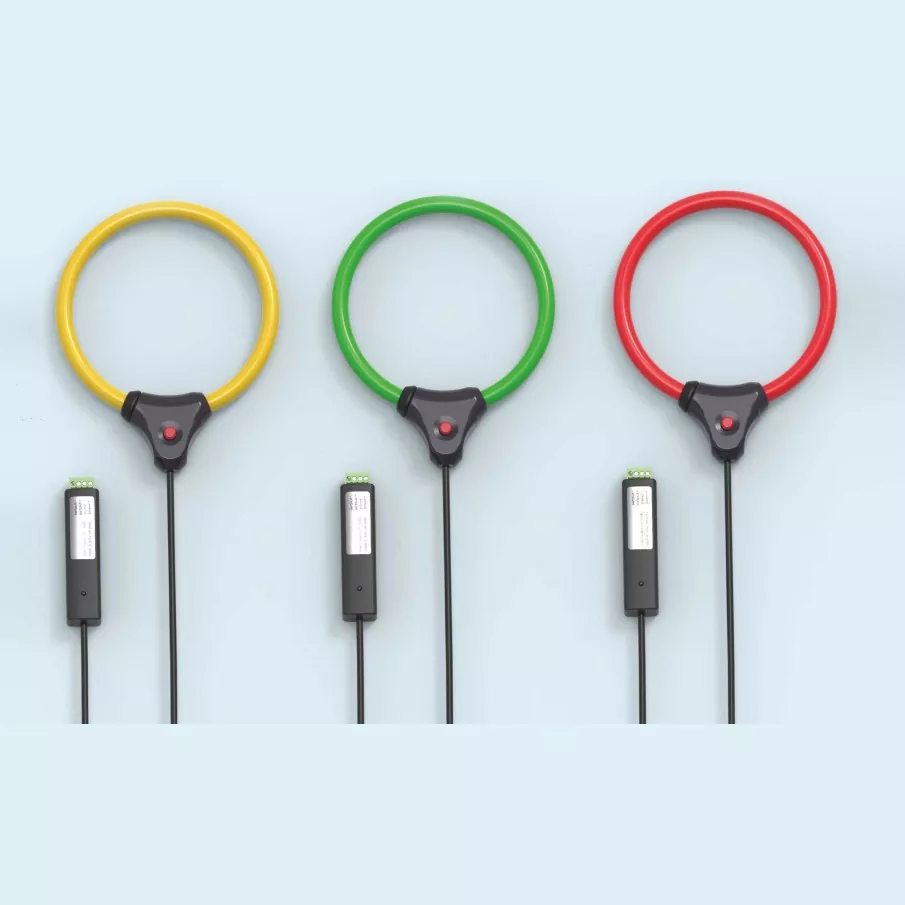

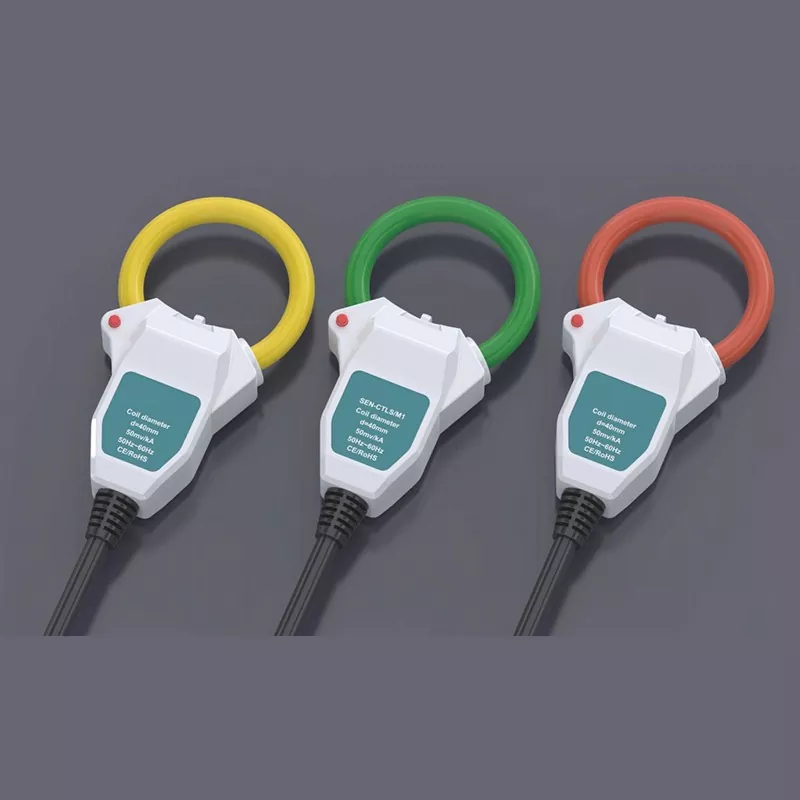

Prodotti utilizzati: set di bobine Rogowski trifase flessibili a nucleo diviso (codice colore giallo/verde/rosso; dotato di integratori esterni dedicati)
L'officina di stampaggio è dotata di quattro presse meccaniche di grandi dimensioni da 2.000 tonnellate, che rappresentano i tipici carichi impulsivi per carichi pesanti. Ciascun motore principale ha una potenza nominale di 250 kW e la corrente di picco durante la corsa di stampaggio può superare sei volte la corrente nominale. All'inizio del 2024, l'officina ha riscontrato problemi frequenti, tra cui un aumento anomalo della temperatura nei condotti sbarre a bassa tensione, l'ablazione dei contattori negli armadi di compensazione della potenza reattiva e avvisi di errore sulle apparecchiature di ispezione dimensionale di precisione nelle vicinanze causati da interferenze. Il proprietario ha incaricato un'agenzia di test di potenza di terze parti di condurre test completi sulla qualità della potenza in tutte le condizioni operative per acquisire con precisione le forme d'onda della corrente di spunto e i dati armonici, fornendo così i dati necessari per supportare le successive strategie di mitigazione della qualità della potenza.
Condizioni complesse di carico impulsivo; trasformatori tradizionali incapaci di catturare segnali transitori
I trasformatori di corrente convenzionali con nucleo in ferro soffrono di un'elevata isteresi e di una larghezza di banda di misura ridotta; possono catturare solo correnti a frequenza industriale stazionarie. Non sono in grado di acquisire con precisione le forme d'onda della corrente di spunto a livello di millisecondo o di misurare con precisione il contenuto armonico di ordine elevato, rendendo i dati di test insufficienti per l'analisi della causa principale dei guasti.
Difficoltà nel sezionare sbarre di grande sezione; i test di spegnimento comportano enormi perdite di produzione
La linea elettrica principale in entrata dell'officina è costituita da sbarre rettangolari in rame (specifiche: 3×120×10 mm). L'installazione di trasformatori tradizionali del tipo a finestra (foro passante) richiederebbe lo smantellamento delle sbarre collettrici e la disconnessione delle linee elettriche. È stato stimato che un’interruzione di corrente di 12 ore per linea di produzione comporterebbe perdite dirette di produzione superiori a un milione di RMB, un risultato completamente inaccettabile per il proprietario.
Spazio limitato all'interno dell'armadio; l'installazione di apparecchiature di prova rigide è limitata All'interno degli armadi di distribuzione dell'energia, la distanza tra le sbarre collettrici è ridotta e gli interruttori automatici e le morsettiere circostanti sono densamente popolati. I trasformatori di corrente rigidi con pinza sono ingombranti e richiedono uno spazio operativo significativo, il che li rende difficili da installare correttamente e complica l'implementazione dei test.
Elevate esigenze di test sincroni multicanale; la coerenza del segnale è difficile da garantire.
L'analisi accurata dello squilibrio e della differenza di fase richiede l'acquisizione sincrona delle correnti trifase. Le tradizionali sonde di test di tipo split spesso soffrono di variazioni significative nei parametri di avvolgimento e di elevati errori di integrazione, portando a una scarsa sincronizzazione dei dati tra le fasi, fattori che compromettono direttamente l'accuratezza dei risultati dell'analisi della qualità dell'energia.
Per soddisfare i requisiti dei siti industriali per "test dal vivo, ampia compatibilità, alta precisione e ampia larghezza di banda", il progetto utilizza un set trifase di bobine Rogowski flessibili e clamp-on accoppiate con un integratore esterno dedicato. Questa configurazione invia un segnale standard a un analizzatore portatile della qualità dell'alimentazione, consentendo test continui per 72 ore in tutte le condizioni operative.
Progettazione della soluzione principale
Struttura flessibile a morsetto: le bobine sono flessibili e possono essere piegate o sagomate per avvolgersi direttamente attorno alle sbarre collettrici rettangolari. L'installazione può essere eseguita su circuiti sotto tensione seguendo le procedure di sicurezza standard, eliminando la necessità di smontare le sbarre collettrici o interrompere l'alimentazione.
Integratore di tipo split ad alta precisione: un modulo di integrazione esterno esegue calcoli di integrazione precisi, convertendo il segnale differenziale della bobina in un segnale di tensione standard direttamente compatibile con le interfacce di ingresso dei principali analizzatori di qualità dell'alimentazione.
Capacità di misurazione ad ampia larghezza di banda: l'intervallo di frequenza di misurazione effettivo copre da 5 Hz a 1 kHz, consentendo l'acquisizione accurata di correnti transitorie e armoniche (dal 2° al 25° ordine), nel pieno rispetto degli standard di test sulla qualità dell'alimentazione.
Design con codice colore: le bobine gialle, verdi e rosse corrispondono alle tre fasi, riducendo al minimo gli errori di cablaggio in loco e migliorando significativamente sia l'efficienza dei test che l'accuratezza dei dati di fase.
Implementazione rapida senza tempi di inattività; nessun impatto sulla normale produzione. Le bobine flessibili presentano un design con chiusura a scatto che consente di fissarle direttamente attorno alle sbarre collettrici. Elettricisti certificati eseguono l'installazione secondo protocolli di lavoro sotto tensione a bassa tensione, senza richiedere interruzioni di corrente o smontaggio dei componenti di distribuzione. L'implementazione di un singolo set trifase richiede solo 15 minuti, consentendo alla linea di produzione dell'officina di funzionare normalmente durante il test con zero perdite di output.
Adattabilità flessibile a conduttori di forma irregolare; facile installazione in spazi ristretti. Il corpo flessibile della bobina si adatta perfettamente ai contorni delle sbarre rettangolari in rame, consentendo una facile installazione anche in armadi angusti con elevata densità di componenti e spazio di lavoro limitato; ciò risolve fondamentalmente la sfida del settore in cui i trasformatori di corrente rigidi non riescono a adattarsi a conduttori irregolari o ambienti ristretti.
Dotato di un'ampia larghezza di banda e di un'elevata precisione, il dispositivo, se abbinato a un integratore dedicato, offre un'eccellente linearità di misurazione e caratteristiche di risposta in frequenza piatta. Cattura con precisione le correnti impulsive di picco a livello di millisecondi e le forme d'onda complete durante le operazioni di stampaggio e misura con precisione il contenuto armonico. Con un errore di misurazione ≤0,5%, soddisfa pienamente i requisiti di precisione per i test professionali sulla qualità dell'energia.
L'eccellente coerenza trifase garantisce dati di test sincroni affidabili. Le bobine sono prodotte utilizzando un processo di avvolgimento unificato e i parametri dell'integratore sono rigorosamente abbinati e calibrati. L'errore di sincronizzazione tra le tre fasi è inferiore a 1 ms, consentendo la ricostruzione precisa delle differenze di fase e dello squilibrio di corrente, garantendo così la validità scientifica e l'accuratezza dei risultati dell'analisi della qualità dell'energia.
Portatile e durevole per un uso ripetuto in più scenari. L'intero sistema è leggero e facile da trasportare, dotato di un robusto meccanismo di apertura/chiusura progettato per un utilizzo frequente. È ideale per l'utilizzo da parte di agenzie di test di terze parti in vari siti industriali e specifiche di circuito. La sua elevata riutilizzabilità si traduce in un costo totale di proprietà molto inferiore a quello dei metodi di test tradizionali.
Individuazione della causa principale dei guasti: attraverso test continui di 72 ore in condizioni operative complete, il sistema ha catturato con precisione una corrente di picco di 1860 A (circa 6,2 volte il valore nominale) durante la corsa di stampaggio della pressa. Ha inoltre identificato che i livelli di 5a e 7a armonica superavano i limiti rispettivamente del 12% e dell'8%, chiarendo così le cause principali del surriscaldamento delle sbarre, dell'ablazione dei contattori e delle interferenze con le apparecchiature di precisione.
Supportare l'implementazione di soluzioni di mitigazione efficaci: sulla base dei dati di test precisi, il cliente ha installato filtri attivi di potenza (APF) e dispositivi di compensazione dinamica della potenza reattiva. Dopo il retrofit, l'aumento medio della temperatura delle sbarre collettrici è diminuito di 12°C, il tasso di guasto dovuto all'ablazione dei contattori è diminuito dell'85% e i problemi di errore legati alle interferenze nelle apparecchiature di prova di precisione sono stati completamente risolti.
Riduzione significativa dei costi totali dei test: rispetto ai metodi di test tradizionali che richiedono interruzioni di corrente, questo approccio di test dal vivo ha evitato una perdita di capacità produttiva di circa 1,2 milioni di RMB. Inoltre, i costi di manodopera per i test sono stati ridotti del 60% e il ciclo di test è stato ridotto da... La durata dei test è stata ridotta da tre giorni a mezza giornata, dimostrando vantaggi significativi in termini di efficienza ed efficienza dei costi.
Il valore della riutilizzabilità dell'attrezzatura è stato pienamente realizzato; il sistema è stato successivamente utilizzato per molteplici cicli di ispezioni della qualità dell'energia nei laboratori di saldatura e assemblaggio finale dell'impianto. Ha completato con successo i test in 12 sedi con una velocità operativa del 100% e una precisione di misurazione costantemente stabile, affermandosi come uno strumento standard fondamentale per le ispezioni O&M della struttura.
La bobina Rogowski trifase flessibile split-core con un integratore esterno è uno strumento fondamentale specializzato per test di qualità dell'alimentazione industriale, rilevamento di transitori di corrente elevata e risoluzione dei problemi dei guasti nella distribuzione dell'alimentazione. Risolve efficacemente tre principali punti critici associati alle apparecchiature di test tradizionali: la necessità di interruzioni di corrente, scarsa adattabilità e misurazioni transitorie imprecise. Soddisfa le esigenze professionali delle agenzie di test di terze parti per apparecchiature portatili e riutilizzabili, adattandosi anche ai diversi scenari, che vanno dai test ad hoc al monitoraggio online, incontrati dalle imprese industriali. In definitiva, fornisce dati precisi e affidabili per supportare la diagnosi dei guasti, l'ottimizzazione dell'efficienza energetica e la gestione della qualità dell'energia all'interno dei sistemi di distribuzione dell'energia.
