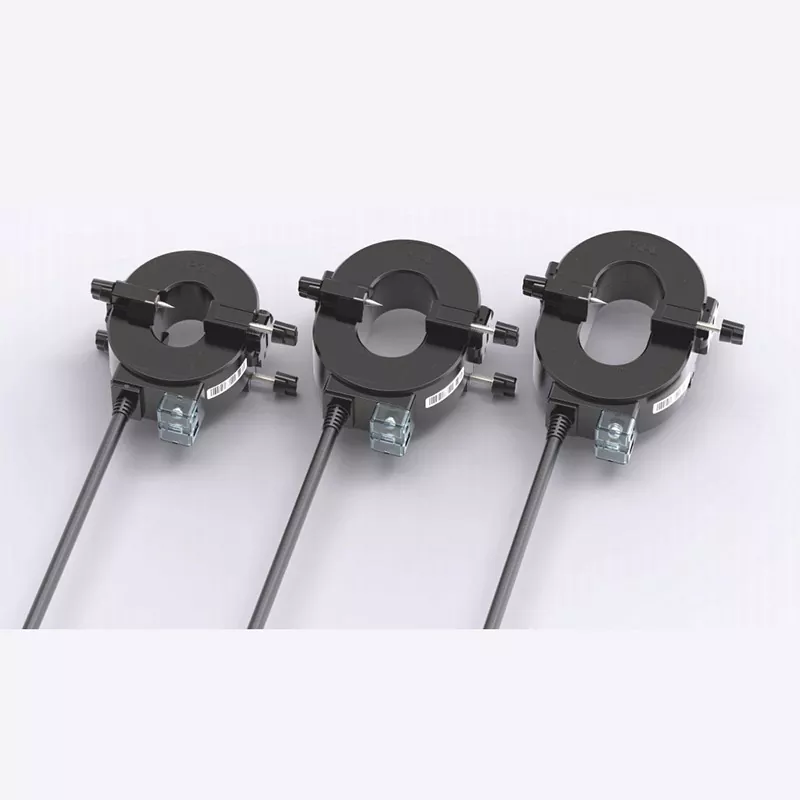

CTHW9 Trasformatore di corrente impermeabile da esternoè progettato per l'acquisizione affidabile della corrente nei sistemi di distribuzione dell'energia a bassa tensione, in particolare dove l'esposizione esterna, le limitazioni di retrofit e il funzionamento continuo rappresentano le principali preoccupazioni. In qualità di produttore e fornitore professionale in Cina,Junray elettricosviluppa la serie CTHW9 con struttura split-core, meccanismo di bloccaggio simmetrico a doppia vite, nucleo in acciaio al silicio ad alta permeabilità e protezione IP65 per supportare un monitoraggio accurato senza richiedere lo smontaggio del cavo o l'arresto del sistema.
La crescente domanda di una gestione intelligente dell’elettricità ha reso essenziale una misurazione affidabile della corrente negli impianti industriali, negli edifici commerciali, nelle scatole di distribuzione esterne e nelle reti elettriche intelligenti. I trasformatori di corrente tradizionali possono essere difficili da installare quando i cavi esistenti non possono essere scollegati o quando le apparecchiature funzionano in modo continuo.
Il trasformatore di corrente impermeabile CTHW9 Outdoor affronta queste sfide attraverso una struttura di installazione a morsetto e una struttura resistente agli agenti atmosferici. Le sue molteplici opzioni di apertura supportano cavi a bassa tensione di diversi diametri, mentre il nucleo in acciaio al silicio a grani orientati ad alta permeabilità aiuta a fornire un'acquisizione stabile della corrente. A seconda della configurazione, il trasformatore può supportare applicazioni di misurazione con precisione di Classe 0,5 o Classe 1 o essere personalizzato per il rilevamento della corrente differenziale a sequenza zero.
Un trasformatore di corrente, comunemente chiamato CT, converte la corrente che scorre attraverso un conduttore primario in un segnale secondario misurabile che può essere utilizzato da misuratori, sistemi di monitoraggio, dispositivi di protezione e piattaforme intelligenti di gestione dell'energia.
ILCTHW9 Trasformatore di corrente impermeabile da esternoè stato sviluppato specificatamente per il monitoraggio e le applicazioni di retrofit dei cavi a bassa tensione. A differenza dei tradizionali TA a foro passante che possono richiedere la disconnessione del cavo o modifiche sostanziali, la sua struttura a nucleo diviso consente di aprire il dispositivo, posizionarlo attorno a un cavo esistente e chiuderlo in modo sicuro.
Ciò lo rende particolarmente prezioso quando l’infrastruttura elettrica deve rimanere operativa. Le linee di produzione industriale, le strutture commerciali, i centri logistici e i sistemi di distribuzione all’aperto possono quindi introdurre ulteriori punti di monitoraggio della corrente con interruzioni sostanzialmente minori.
Secondo le informazioni sul prodotto di Junray Electrical, la serie CTHW9 è progettata per applicazioni quali misurazione della distribuzione di energia a bassa tensione, monitoraggio del consumo energetico, protezione dalla corrente residua, monitoraggio dell'energia antincendio e sistemi intelligenti di distribuzione dell'energia.
Il CTHW9 utilizza un meccanismo di bloccaggio simmetrico a doppia vite. Durante l'installazione, i due lati possono essere serrati alternativamente, contribuendo a distribuire uniformemente la forza meccanica sull'alloggiamento del trasformatore.
Questo design favorisce uno stretto contatto nell'interfaccia principale e riduce potenziali problemi di allineamento. I perni di bloccaggio aiutano inoltre a impedire che il trasformatore scivoli o ruoti attorno al cavo, il che è particolarmente utile in ambienti soggetti a vibrazioni provenienti da motori, ventole e altre apparecchiature.
Sistemi elettrici diversi utilizzano diametri di cavo diversi, quindi un TA adatto a tutti è raramente pratico. La serie CTHW9 offre diverse dimensioni di apertura interna per l'abbinamento di diversi cavi a bassa tensione.
Il trasformatore utilizza un nucleo in acciaio al silicio a grani orientati con elevata permeabilità magnetica e bassa perdita magnetica. Ciò supporta un ampio intervallo operativo lineare e aiuta a mantenere prestazioni di misurazione stabili in ambienti in cui possono essere presenti interferenze elettromagnetiche.
Per le applicazioni di misurazione, il CTHW9 può essere configurato per l'acquisizione di corrente di Classe 0,5 o Classe 1. Per progetti orientati alla protezione può essere personalizzato anche come trasformatore di corrente omopolare per il rilevamento della corrente differenziale.
Le apparecchiature elettriche esterne devono resistere all'umidità, alla polvere, ai cambiamenti di temperatura e all'esposizione ambientale a lungo termine. Il CTHW9 utilizza plastica tecnica ignifuga ad alta resistenza per il suo alloggiamento e resina epossidica sotto vuoto internamente.
La struttura risultante con grado di protezione IP65 fornisce protezione contro l'ingresso di polvere e getti d'acqua, aiutando il trasformatore a funzionare in modo affidabile in scatole di distribuzione esterne, impianti industriali, tunnel sotterranei e alberi elettrici umidi.
Il CTHW9 incorpora anche diversi dettagli orientati all'installazione:
Quando si acquista un trasformatore di corrente, gli ingegneri elettrici dovrebbero valutare una corrente maggiore della corrente nominale. Le dimensioni dell'apertura, la precisione, la funzione prevista, l'ambiente di installazione e la configurazione secondaria influiscono tutti sull'idoneità di un CT per un progetto specifico.
| Articolo | Caratteristiche CTHW9 | Valore applicativo tipico |
|---|---|---|
| Tipo di prodotto | Trasformatore di corrente bipolare impermeabile per esterno | Monitoraggio dei cavi a bassa tensione |
| Intervallo corrente | ca. 5A–4000A, a seconda del modello | Circuiti da piccoli a ad alta corrente |
| Precisione | Classe 0,5 o Classe 1 per configurazioni di misurazione | Monitoraggio e misurazione dell'energia |
| Materiale principale | Acciaio al silicio a grani orientati | Prestazioni magnetiche stabili |
| Grado di protezione | IP65 | Ambienti esterni e umidi |
| Installazione | Design a morsetto con nucleo diviso | Retrofit di impianti esistenti |
| Personalizzazione | Parametri di rapporto, apertura, uscita e sequenza zero | Requisiti specifici del progetto |
Poiché i parametri elettrici esatti dipendono dal modello e dall'applicazione selezionati, gli acquirenti devono confermare il rapporto di corrente richiesto, il diametro esterno del cavo, l'uscita secondaria, la classe di precisione e i requisiti di protezione prima di effettuare un ordine.
La combinazione di installazione split-core e protezione ambientale rende il CTHW9 adatto a un'ampia gamma di scenari di monitoraggio della potenza.
Le fabbriche e gli edifici commerciali più vecchi possono avere sistemi di distribuzione funzionanti senza un’adeguata contabilizzazione secondaria. L'installazione di TA aggiuntivi può fornire dati di corrente a livello di circuito senza modifiche estese ai cavi esistenti.
Linee di produzione, compressori d'aria, apparecchiature di pubblica utilità e altri carichi elettrici di grandi dimensioni possono essere monitorati individualmente. I dati attuali possono quindi supportare le statistiche energetiche, l’analisi del carico e i miglioramenti dell’efficienza energetica.
Se configurato come trasformatore di corrente a sequenza zero, il dispositivo è in grado di rilevare la corrente residua e funzionare con dispositivi di protezione dalle perdite. Ciò lo rende utile per il monitoraggio della sicurezza elettrica.
I circuiti elettrici antincendio richiedono un monitoraggio affidabile delle condizioni operative. CTHW9 può essere incorporato in architetture di monitoraggio che tracciano la corrente e la corrente residua nei relativi circuiti di distribuzione.
I trasformatori di corrente sono componenti di rilevamento fondamentali per i sistemi di alimentazione digitali. I segnali di misurazione CTHW9 possono essere integrati con piattaforme di monitoraggio dell'energia e terminali IoT per supportare la raccolta dati remota, l'analisi delle tendenze e il rilevamento precoce dei guasti.
La struttura a nucleo diviso ha lo scopo di semplificare l'installazione sul campo, ma i lavori elettrici devono sempre essere eseguiti da personale adeguatamente qualificato seguendo le procedure di sicurezza applicabili.
Un importante requisito di sicurezza è che il circuito secondario di un trasformatore di corrente non deve essere lasciato aperto mentre il circuito primario è sotto tensione. Un'alta tensione indotta può creare gravi rischi per la sicurezza. Durante l'installazione e la manutenzione è pertanto necessario seguire procedure appropriate di cortocircuito e test del TA.
Per gli ingegneri e i team di approvvigionamento che confrontano i fornitori di trasformatori di corrente, è necessario verificare i seguenti fattori prima di selezionare un modello:
Un professionistaProduttore cinese di trasformatori di correntedovrebbe anche essere in grado di fornire assistenza tecnica nella selezione anziché limitarsi a fornire un componente standard.
Un progetto di retrofit di un parco logistico intelligente a Xiaoshan, Hangzhou, dimostra il valore della tecnologia di rilevamento della corrente split-core in una struttura operativa. Il sito conteneva 172 circuiti di distribuzione a bassa tensione e aveva costi annuali per l’elettricità superiori a 3,2 milioni di RMB. Poiché le operazioni della catena del freddo e lo smistamento automatizzato non potevano tollerare interruzioni prolungate, i tradizionali metodi di retrofit di disconnessione dei cavi erano poco pratici.
Il progetto ha utilizzato trasformatori di corrente split-core per stabilire il monitoraggio a livello di circuito senza interrompere l'alimentazione. Il sistema risultante supportava la contabilità zonale dell’elettricità, gli avvisi di carico anomalo e l’analisi del consumo energetico.
| Fattore di progetto | Risultato riportato |
|---|---|
| Punti di monitoraggio | 172 circuiti a bassa tensione |
| Tempo medio di installazione | Circa 8 minuti per unità |
| Riduzione dei costi di retrofit | Circa il 35% |
| Risparmio energetico mensile | Circa 18.000 kWh |
| Risparmio annuale previsto sui costi dell'elettricità | Più di 200.000 RMB |
| Integrità CT post-retrofit | 100% a partire da luglio 2026 |
Il progetto illustra un principio importante: per una struttura operativa, il valore di un trasformatore di corrente non si limita alla precisione della misurazione. L’efficienza dell’installazione, la continuità del sistema, l’adattabilità dello spazio, la protezione dell’ambiente e la compatibilità con le piattaforme di monitoraggio intelligenti possono tutti influenzare il valore totale del progetto.
Per le apparecchiature di monitoraggio elettrico, una qualità di produzione costante è essenziale poiché errori di misurazione o problemi di isolamento possono influire sulle funzioni di monitoraggio e protezione a valle.
Junray elettrico afferma che la sua serie CTHW9 viene sottoposta a test prima della spedizione, tra cui calibrazione della precisione, test di tensione di resistenza alla frequenza industriale e controlli delle prestazioni di isolamento. L'azienda fornisce inoltre la personalizzazione dei rapporti di corrente, delle dimensioni dell'apertura, delle configurazioni di uscita e dei parametri di sequenza zero.
Il prodotto è supportato da un team tecnico professionale per la selezione del modello e l'assistenza tecnica post-vendita e la garanzia dichiarata del prodotto è di un anno. Questi fattori possono essere particolarmente preziosi per gli appaltatori e i distributori di ingegneria che acquistano trasformatori di corrente per molteplici configurazioni di progetto.
Il CTHW9 combina un alloggiamento in plastica tecnica ignifuga con resina epossidica sotto vuoto e un grado di protezione IP65. La sua struttura sigillata aiuta a proteggere i componenti interni da polvere, umidità e corrosione nelle installazioni esterne idonee.
No. La sua struttura split-core è progettata per essere fissata attorno a un cavo a bassa tensione esistente, il che può semplificare notevolmente i progetti di retrofit in cui il taglio del cavo o l'interruzione prolungata dell'alimentazione non sono desiderabili.
A seconda del modello e della configurazione selezionati, la serie è progettata per applicazioni di acquisizione di corrente che vanno da circa 5 A a 4000 A. Il rapporto corretto deve essere selezionato in base ai requisiti effettivi del circuito.
SÌ. Il prodotto può essere personalizzato come trasformatore di corrente a sequenza zero per il rilevamento della corrente residua e può essere abbinato ad adeguate apparecchiature di protezione dalle perdite o di monitoraggio della sicurezza antincendio.
Misurare il diametro esterno effettivo del cavo e selezionare un'apertura che consenta al cavo di posizionarsi correttamente all'interno del CT senza spazio eccessivo o interferenze meccaniche. Per la selezione specifica del progetto, consultare il produttore con le dimensioni del cavo e i requisiti attuali.
SÌ. Junray Electrical afferma che i rapporti di corrente, le dimensioni di apertura, le configurazioni di uscita e i parametri di sequenza zero possono essere personalizzati in base ai requisiti del progetto.
ILCTHW9 Trasformatore di corrente impermeabile da esternocombina installazione split-core, bloccaggio simmetrico a doppia vite, tecnologia con nucleo magnetico ad alta permeabilità, protezione IP65 e opzioni di configurazione flessibili per affrontare le sfide pratiche del moderno monitoraggio dell'alimentazione a bassa tensione. La sua capacità di supportare progetti di retrofit senza lo smontaggio dei cavi lo rende particolarmente rilevante per strutture industriali, edifici commerciali, sistemi di distribuzione esterna, progetti di gestione dell'energia e applicazioni di energia intelligente.
Per gli acquirenti che cercano un prodotto affidabileFornitore, produttore o fabbrica cineseper soluzioni personalizzate di trasformatori di corrente, Junray Electrical può fornire indicazioni sulla selezione del prodotto e personalizzazione orientata al progetto. Se stai progettando un nuovo sistema di monitoraggio energetico o aggiornando una rete di distribuzione esistente,contattacicon il rapporto corrente, il diametro del cavo, i requisiti di precisione, l'ambiente di installazione e lo scenario applicativo per ricevere una soluzione CTHW9 adatta e supporto tecnico professionale.
