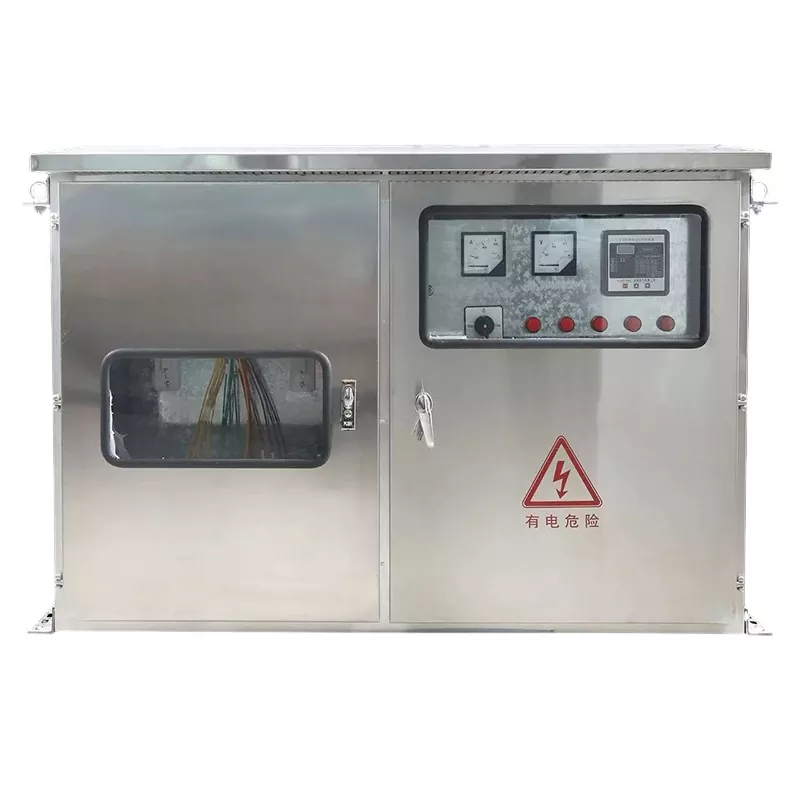

Gabinetto di distribuzione JP

L'armadio di distribuzione JP è un dispositivo di distribuzione completo progettato specificatamente per scenari di distribuzione dell'alimentazione a bassa tensione all'aperto. Il suo posizionamento principale è quello di un prodotto ideale per le ristrutturazioni della rete elettrica urbana e rurale ed è adatto anche a vari requisiti di distribuzione dell'energia esterna a bassa tensione. Questa apparecchiatura integra molteplici funzioni come misurazione, linee in uscita e compensazione della potenza reattiva e presenta funzioni di protezione complete tra cui protezione da cortocircuito, sovraccarico, sovratensione e perdite. È compatto nelle dimensioni, esteticamente gradevole nell'aspetto ed economicamente pratico. Può essere installato direttamente sui pali dei trasformatori su palo da esterno senza la necessità di complesse fondazioni di installazione. In quanto dispositivo di distribuzione specifico per esterni, il corpo dell'armadio è costituito da piastre di acciaio laminate a freddo ispessite o acciaio inossidabile, dotate di strutture antipioggia specifiche per esterni e la sua superficie è trattata con spruzzatura elettrostatica ad alta temperatura. Ha eccellenti proprietà anti-invecchiamento, resistenti alla corrosione, di protezione solare e antipioggia e può funzionare stabilmente per lungo tempo in ambienti all'aperto. È compatibile con tensioni nominali CA 50 Hz dei sistemi di distribuzione dell'alimentazione a bassa tensione da 380 V/220 V. L'installazione e la manutenzione sono convenienti, rendendolo una scelta affidabile per la distribuzione dell'energia esterna.

Specifiche tecniche

E la capacità di protezione esterna?

L'armadio di distribuzione JP adotta un design a doppia struttura di ripari antipioggia professionali e strisce di gomma sigillanti, combinato con un processo di sigillatura generale, per formare un triplo sistema di protezione. Il livello di protezione può raggiungere IP54, che può prevenire efficacemente polvere, acqua e luce solare. Isola completamente il vento e la pioggia esterni, nonché l'intrusione di polvere, ed è adatto per ambienti difficili all'aperto e all'aperto. Anche se esposto al sole e alla pioggia a lungo termine, può mantenere un funzionamento stabile senza preoccuparsi dei danni causati all'apparecchiatura da fattori ambientali.

La configurazione funzionale è completa?

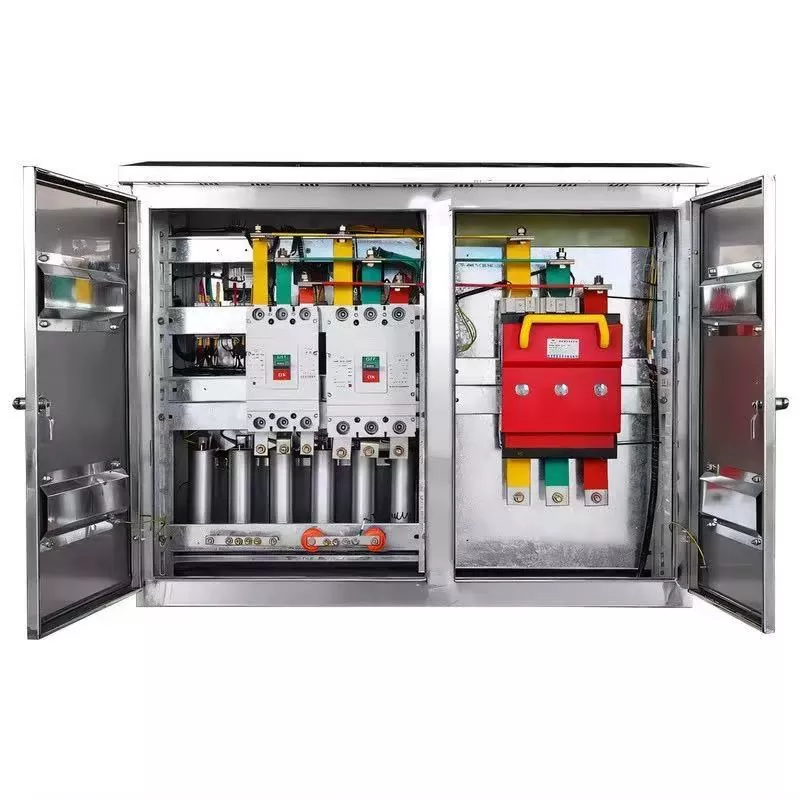

Rompendo i limiti della singola funzione delle apparecchiature di distribuzione tradizionali, integra funzioni quali controllo della distribuzione, misurazione della potenza, compensazione della potenza reattiva e protezione dalle perdite. Può assemblare in modo flessibile vari componenti elettrici come interruttori automatici, contatori elettrici, compensazione dei condensatori, trasformatori, protezione dalle perdite, ecc., senza la necessità di abbinare ulteriormente altre apparecchiature. Può soddisfare l'intero processo di distribuzione delle aree di distribuzione rurali, dei parchi, ecc. in un solo passaggio, semplificare il collegamento di distribuzione e ridurre i costi di approvvigionamento e implementazione.

Il processo ha soddisfatto gli standard?

Seguiamo rigorosamente le norme nazionali sulla sicurezza elettrica per la progettazione e la produzione. Utilizziamo processi standard nazionali per costruire, equipaggiare con un sistema di messa a terra completo e un dispositivo di protezione con interblocco a cinque prevenzioni e combinarli con una robusta serratura antifurto. Il Cabinet di Distribuzione JP adotta un processo di rettifica a tutto tondo, senza sbavature. È più sicuro da usare e soddisfa pienamente gli standard di accettazione dell'ingegneria energetica. Può essere utilizzato direttamente in vari progetti formali di distribuzione dell'energia come reti elettriche comunali, rurali e parchi, senza la necessità di ulteriori modifiche.

Quanto è resistente per l'uso esterno?

Scegli il processo di verniciatura a polvere elettrostatica ad alta temperatura specifico per esterni, combinato con piastre in acciaio laminato a freddo ispessito o armadi in acciaio inossidabile. Ha eccellenti prestazioni antietà. Anche se esposto a lungo al sole e alla pioggia all'aperto, non soffrirà facilmente di problemi di invecchiamento, ruggine o scrostamento della vernice. È estremamente durevole e resistente, riducendo significativamente la frequenza e i costi di manutenzione futuri, prolungando la durata dell'apparecchiatura e soddisfacendo i requisiti per il funzionamento all'aperto a lungo termine.

Esiste una protezione contro i fulmini per uso esterno?

Per affrontare il punto dolente della distribuzione di energia esterna soggetta a fulmini, JP Distribution Cabinet integra appositamente moduli di protezione contro i fulmini, che possono resistere efficacemente alle interferenze dei fulmini e prevenire danni alle apparecchiature e alle linee causati dai fulmini. Si adatta perfettamente agli scenari di distribuzione dell'energia esterna nelle aree rurali e in altri ambienti di distribuzione dell'energia esterna, eliminando completamente il rischio di fulmini nella distribuzione dell'energia esterna e garantendo il funzionamento sicuro e stabile del sistema di distribuzione dell'energia.

Può soddisfare i requisiti di diversi progetti?

Supporta la personalizzazione in base alla capacità di ciascuna area del trasformatore. In base alle effettive esigenze dei diversi progetti, fornisce servizi di dimensioni non standard, apertura dei fori e personalizzazione dello schema, adattandosi in modo flessibile alle esigenze di distribuzione dell'energia di aree di trasformazione rurali, comunità all'aperto, parchi industriali e altri scenari diversi. Indipendentemente dalla scala del progetto o dalle differenze nei requisiti, può abbinare e migliorare con precisione l'adattabilità del progetto.

Quali scenari sono compatibili con esso?

L'armadio di distribuzione JP, con le sue eccellenti prestazioni di protezione esterna e adattabilità flessibile, è ampiamente utilizzato in vari scenari di distribuzione esterna a bassa tensione: aree di distribuzione rurale, distribuzione completa esterna a bassa tensione in villaggi e città, contribuendo a migliorare la rete elettrica rurale; distribuzione all'aperto nelle aree residenziali e nei locali di distribuzione delle proprietà, garantendo la sicurezza della distribuzione all'aperto nelle aree residenziali; distribuzione all'aperto in parchi industriali e perimetri di fabbriche, fornendo supporto energetico stabile per la produzione industriale; distribuzione esterna per l'illuminazione stradale comunale, pali di ricarica e stazioni di pompaggio dell'acqua, che soddisfano le esigenze dell'ingegneria municipale; fornitura di energia elettrica per costruzioni temporanee per progetti infrastrutturali, connessione alla rete fotovoltaica e progetti di ristrutturazione delle aree di distribuzione, soddisfacendo le esigenze di distribuzione di energia sia temporanee che a lungo termine, coprendo in modo completo gli scenari di distribuzione all'aperto e diventando lo standard principale per la distribuzione all'aperto a bassa tensione.

Panoramica del progetto di retrofit

I. Profilo del progetto

Questo progetto prevede il potenziamento della rete elettrica rurale e il relativo ammodernamento per l'integrazione del fotovoltaico distribuito (PV); è classificato come un progetto di rinnovamento della rete rurale standardizzato State Grid. L'area serve un gruppo di famiglie rurali. Le apparecchiature di distribuzione esistenti erano obsolete, i layout delle linee di alimentazione a bassa tensione erano disorganizzati e mancavano una compensazione centralizzata della potenza reattiva e una protezione differenziale completa. Inoltre, l’aggiunta di numerosi sistemi fotovoltaici distribuiti sui tetti ha causato significative fluttuazioni di tensione, bassi fattori di potenza e gravi perdite di linea, con conseguenti problemi cronici come tensione instabile alle estremità della linea e penalità per prestazioni del fattore di potenza inferiori agli standard.

Per standardizzare la distribuzione a bassa tensione, implementare la compensazione centralizzata della potenza reattiva, migliorare la protezione differenziale e soddisfare i requisiti di connessione alla rete fotovoltaica, vengono installati armadi di distribuzione integrati esterni standardizzati (armadi JP) sul lato bassa tensione di ciascun trasformatore di distribuzione. Questi armadi integrano misurazione, distribuzione dell'energia, protezione, compensazione della potenza reattiva e terminali di connessione FV, consentendo un funzionamento standardizzato, intelligente e con basse perdite dell'area di distribuzione.

II. Problemi prima del retrofit

Basso fattore di potenza: i carichi rurali sono costituiti principalmente da apparecchiature induttive come pompe dell'acqua, ventilatori ed elettrodomestici. Senza compensazione centralizzata, il fattore di potenza rimaneva costantemente al di sotto di 0,85, incorrendo in sanzioni pecuniarie.

Perdite di linea elevate e tensione instabile: gli alimentatori a bassa tensione erano privi di protezione sezionale e presentavano un cablaggio disorganizzato, con conseguenti cadute di tensione significative; i livelli di tensione erano eccessivamente alti durante le ore notturne non di punta e troppo bassi durante i periodi di picco di consumo.

Mancanza di protezione di sicurezza: la configurazione originale mancava di protezione unificata contro dispersioni verso terra, sovraccarichi e cortocircuiti; pratiche di cablaggio pericolose, come collegamenti non autorizzati e perdite nelle linee domestiche, comportavano rischi di scosse elettriche e incendi.

Fluttuazioni significative di tensione dovute alla connessione alla rete fotovoltaica: con i sistemi fotovoltaici sul tetto che utilizzano energia autogenerata e reimmettono l'elettricità in eccesso nella rete, il flusso di potenza inverso ha causato derive di tensione e fluttuazioni eccessive, compromettendo la sicurezza delle apparecchiature elettriche dei residenti.

Attrezzature non standardizzate e O&M difficili: l'area di distribuzione che invecchia era priva di attrezzature integrate standardizzate; i componenti erano sparsi, la risoluzione dei problemi era lenta e il monitoraggio remoto dei dati era impossibile. III. Piano di configurazione dell'attrezzatura

In conformità con gli standard State Grid per la costruzione della rete elettrica rurale e le condizioni operative delle aree di distribuzione integrate nel fotovoltaico, ciascuna zona di distribuzione è uniformemente dotata di un armadio di distribuzione a bassa tensione integrato per esterni di tipo JP. Questa unità integra l'interruttore in ingresso, circuiti multipli in uscita, compensazione intelligente della potenza reattiva, misurazione e raccolta dati, protezione differenziale e un terminale di distribuzione intelligente, adatto sia per l'installazione su palo che a terra.

Specifiche dell'attrezzatura principale

Modello: Armadio di distribuzione integrato per esterni JP (standard griglia rurale)

Capacità applicabile: zone di distribuzione da 100 kVA/200 kVA

Tensione nominale: sistema trifase a quattro fili 0,4 kV

Struttura del mobile: design esterno resistente alla pioggia e alla polvere; piastra in acciaio ad alta resistenza con verniciatura a polvere elettrostatica; struttura antifurto completamente chiusa

Funzioni integrate: protezione della linea principale in ingresso, circuiti derivati ​​multipli in uscita, compensazione dinamica intelligente della potenza reattiva, misurazione dell'energia, acquisizione dati remota, protezione differenziale

Metodo di compensazione: commutazione dinamica basata su controller intelligente; regolazione automatica della capacità di potenza reattiva in base al carico e alla potenza fotovoltaica

Grado di protezione: IP54 (resistente alla pioggia, alla polvere, alla condensa, antimanomissione); adatto per ambienti esterni esposti

Metodo di installazione: su palo (sul palo del trasformatore) o su terra; installazione conveniente e layout standardizzato

IV. Punti salienti della costruzione e dell'applicazione

Progettazione integrata e standardizzazione: consolida le funzioni di distribuzione dell'energia, compensazione, misurazione, protezione e monitoraggio in un'unica unità; risolve i problemi di apparecchiature sparse e cablaggio disordinato; è pienamente conforme agli standard State Grid per la costruzione di zone di distribuzione.

Compensazione dinamica della potenza reattiva per zone fotovoltaiche: commuta automaticamente i condensatori in base alle fluttuazioni del carico, ad esempio un'elevata produzione fotovoltaica durante il giorno e nessuna uscita durante la notte, per risolvere problemi come la sovratensione dalla connessione alla rete fotovoltaica e l'instabilità del fattore di potenza.

Protezioni multiple di sicurezza: dotate di protezione da cortocircuito, sovraccarico, dispersione a terra e perdita di fase; isola i guasti nei singoli circuiti per prevenire interruzioni di corrente diffuse e rischi di incendio elettrico.

Elevata resistenza all'esterno: struttura completamente chiusa, resistente alla pioggia e alla polvere; resiste ad ambienti rurali difficili caratterizzati da luce solare diretta, pioggia e notevoli sbalzi di temperatura; supporta un funzionamento a lungo termine e senza manutenzione. Operazioni e manutenzione remote intelligenti (O&M): integra terminali intelligenti dell'area del trasformatore di distribuzione per consentire il monitoraggio remoto dei dati di tensione, corrente, fattore di potenza e consumo energetico, facilitando il preavviso di guasto e una gestione O&M raffinata.

V. Risultati operativi dopo l'adeguamento

Eliminazione completa delle penalità sul fattore di potenza: il fattore di potenza dell'area di distribuzione è stabilmente migliorato fino a superare 0,95, soddisfacendo pienamente gli standard di valutazione della rete statale ed eliminando tutte le penalità relative al fattore di potenza.

Significativa riduzione delle perdite e risparmio energetico: le perdite della linea a bassa tensione vengono drasticamente ridotte, mantenendo le perdite della linea nell'area di distribuzione entro i limiti standard e risparmiando una notevole quantità di elettricità ogni anno.

Qualità stabile della tensione conforme agli standard: sopprime efficacemente le fluttuazioni di tensione causate dai sistemi fotovoltaici collegati alla rete e bilancia i livelli di tensione di picco/non picco, risolvendo completamente i problemi legati alla tensione residenziale instabile e all'incapacità di far funzionare correttamente gli apparecchi elettrici.

Sicurezza elettrica notevolmente migliorata: è dotato di protezione indipendente dei rami e intervento preciso per dispersione a terra e guasti da cortocircuito, prevenendo efficacemente incidenti dovuti a scosse elettriche e incendi elettrici nell'area di distribuzione.

O&M intelligente e standardizzato: consente il monitoraggio e il controllo remoto dei dati, una localizzazione rapida e accurata dei guasti e una significativa riduzione del carico di lavoro O&M, garantendo che l'area di distribuzione superi le ispezioni di accettazione della standardizzazione al primo tentativo.

VI. Riepilogo del caso

L'armadio di distribuzione integrato JP è un componente fondamentale dell'apparecchiatura standardizzata dalla State Grid per le reti elettriche rurali, le aree di distribuzione esterne, l'integrazione fotovoltaica distribuita e l'adeguamento delle aree di distribuzione obsolete. Integrando distribuzione dell'energia, compensazione della potenza reattiva, misurazione, protezione e monitoraggio intelligente, offre vantaggi unici come basso costo, installazione rapida, elevati livelli di protezione e funzionamento esente da manutenzione. È l'apparecchiatura di distribuzione terminale preferita per la costruzione standardizzata di aree di distribuzione a bassa tensione, riduzione delle perdite, miglioramento dell'efficienza e miglioramento della sicurezza.
