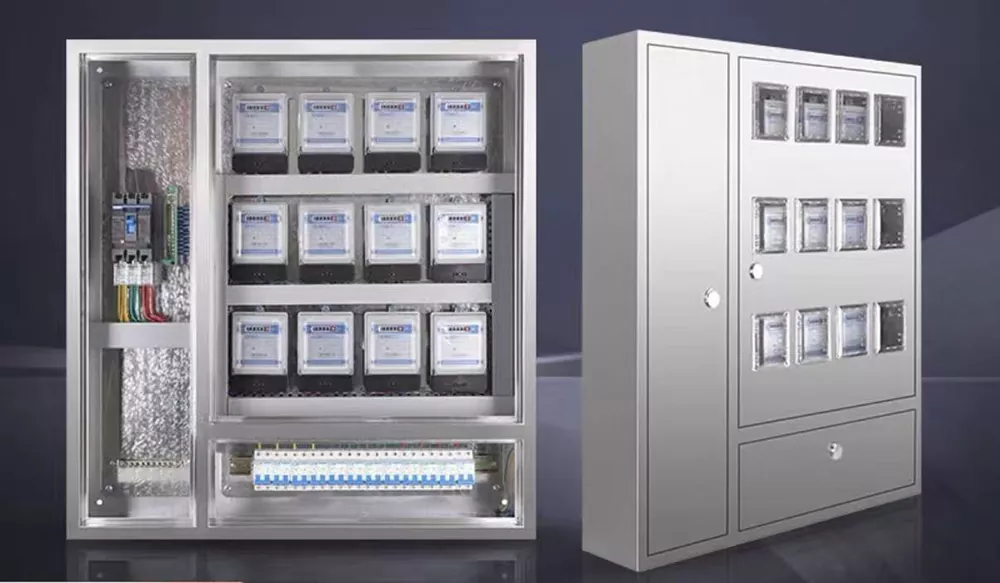

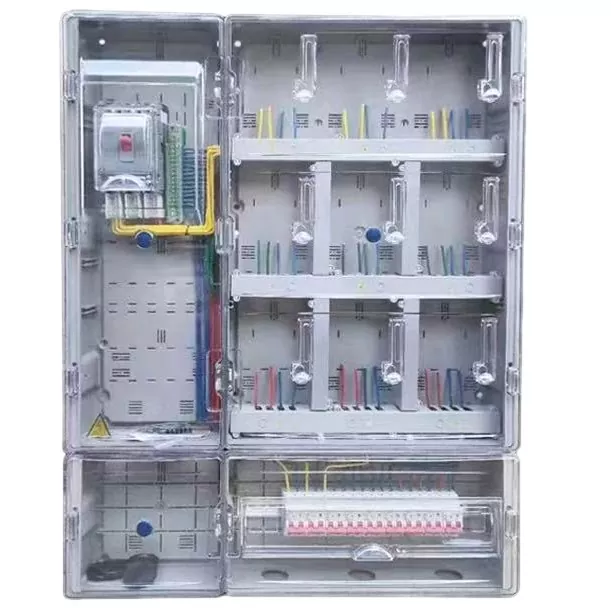

Scatola contatori per esterni

Outdoor Meter Box è un involucro di protezione dedicato alla distribuzione dell'alimentazione sviluppato appositamente per scenari esterni non schermati. Si differenzia dalle normali cassette contatori per interni. Il suo obiettivo principale è risolvere i problemi di protezione della distribuzione dell'energia esterna. Per ambienti esterni come pioggia, esposizione al sole e polvere, abbiamo realizzato esclusivi design ottimizzati per protezione dalla pioggia, anticorrosione e sigillatura. Può essere installato in modo flessibile con apparecchiature elettriche quali contatori, interruttori automatici e componenti di misurazione, proteggendo efficacemente i componenti interni dalle influenze ambientali esterne, garantendo il funzionamento sicuro e stabile del sistema di distribuzione dell'energia esterna e risolvendo completamente i punti critici del settore degli involucri ordinari che sono soggetti a infiltrazioni di acqua, ruggine e danni se utilizzati all'aperto. È adatto a vari scenari di distribuzione dell'alimentazione esterna non schermata.

Quali sono i principali punti di forza?

I vantaggi principali dell'Outdoor Meter Box risiedono nella sua esclusiva protezione esterna e nella pratica adattabilità. Ogni vantaggio è studiato su misura per soddisfare le esigenze dell'uso esterno, bilanciando sicurezza e durata.

Innanzitutto ha una tripla protezione antipioggia. Sulla parte superiore è installata un'apposita tettoia parapioggia inclinata, abbinata alle strisce di gomma di tenuta all'interno del box, formando una stretta barriera antipioggia. Il grado di protezione dalla pioggia raggiunge IP54, garantendo che i componenti elettrici interni non vengano inumiditi o allagati anche in caso di forte pioggia.

In secondo luogo, ha una protezione antipolvere e sigillante. Adotta una struttura di tenuta completamente chiusa, bloccando efficacemente l'ingresso di polvere e zanzare nella scatola, prevenendo problemi di contatto e cortocircuiti causati dalla polvere e garantendo il funzionamento stabile a lungo termine dei componenti.

In terzo luogo, presenta dettagli artigianali eccezionali. La tettoia antipioggia inclinata è dotata di una grondaia antipioggia dedicata, strisce di gomma sigillanti ad alta densità, spessa serratura di sicurezza antifurto e fori di ventilazione antipioggia dedicati. Combina protezione, antifurto e dissipazione del calore e il materiale del mobile può essere selezionato per soddisfare le esigenze di diversi ambienti esterni.

Specifiche tecniche

Domande e risposte

D: La scatola contatori per esterni può essere adattata ad ambienti esterni difficili come forti piogge e temperature elevate?

Risposta: sì. Ha un livello di protezione IP54, un livello di resistenza alla corrosione C4 e un intervallo di temperature di utilizzo compreso tra -40 ℃ e +70 ℃. Non è influenzato da forti piogge, luce solare diretta o freddo estremo e può funzionare stabilmente in condizioni esterne per lungo tempo.

D: Quali componenti elettrici possono essere installati?

R: Vari componenti come contatori elettrici, interruttori automatici e dispositivi di misurazione possono essere installati in modo flessibile per soddisfare i requisiti di distribuzione e controllo dell'energia esterna.

D: L'installazione è comoda?

Risposta: Supporta due semplici metodi di installazione: montaggio a parete e montaggio su colonna. Non sono previste procedure complicate. L'installazione è comoda e può essere implementata rapidamente.

D: Il materiale può essere scelto in base ai requisiti?

Risposta: Sì, offriamo due opzioni: rivestimento in polvere di lamiera d'acciaio laminata a freddo di alta qualità e acciaio inossidabile. Puoi scegliere quello più adatto al tuo ambiente esterno e al tuo budget di approvvigionamento.

Scenario applicativo

Con eccellenti prestazioni di protezione esterna e adattabilità flessibile, Outdoor Meter Box è ampiamente utilizzato in vari scenari di distribuzione dell'energia esterna senza ostacoli, rispondendo esattamente alle esigenze di protezione di diversi scenari. Negli scenari delle aree di distribuzione rurale, può essere utilizzato per la protezione dei contatori elettrici e delle apparecchiature di distribuzione dell'energia nelle aree di distribuzione rurali all'aperto, contribuendo a garantire la sicurezza della distribuzione dell'energia rurale; in scenari di centri commerciali all'aperto, è adatto per l'installazione di contatori elettrici a cielo aperto nei centri commerciali all'aperto fronte strada, fornendo una protezione pratica ed esteticamente gradevole; negli scenari di distribuzione dell'energia lungo la strada, può fornire protezione per le apparecchiature di distribuzione dell'energia esterna come lampioni e pali di ricarica, garantendo il normale funzionamento dell'apparecchiatura; negli scenari di fornitura elettrica temporanea dei cantieri, è adatto per la protezione delle apparecchiature di fornitura elettrica temporanea esterna e di misurazione dell'elettricità nei cantieri, con installazione conveniente, sicurezza e affidabilità; negli scenari di supporto dei parchi, può essere utilizzato per la distribuzione dell'energia esterna e le cassette di misurazione nei parchi, standardizzando l'ambiente di distribuzione dell'energia esterna e migliorando la sicurezza della distribuzione dell'energia.

Raccomandazioni per la manutenzione

Per garantire il funzionamento stabile a lungo termine della scatola contatori per esterni e prolungarne la durata, leggere i seguenti suggerimenti pratici per la manutenzione.

1. Pulizia e manutenzione regolari: pulire la superficie della scatola ogni 3-6 mesi. Utilizzare un panno asciutto per rimuovere polvere e macchie per evitare che l'accumulo di polvere influenzi la dissipazione del calore e l'aspetto; rimuovere i detriti attorno alla scatola per garantire una ventilazione regolare e prevenire il blocco dei fori di ventilazione a prova di pioggia, evitando una scarsa dissipazione del calore.

2. Ispezione della tenuta e della protezione dalla pioggia: controllare le strisce di gomma di tenuta della scatola ogni 6 mesi. Se qualcuno risulta mancante, invecchiato o danneggiato, sostituirlo tempestivamente per garantire le prestazioni di tenuta ed evitare l'ingresso di acqua e polvere; ispezionare il tetto antipioggia inclinato e la grondaia antipioggia per garantire che non vi siano allentamenti o deformazioni ed evitare uno scarso drenaggio dell'acqua piovana.

3. Ispezione dei componenti elettrici: aprire la scatola ogni 12 mesi (operare con l'alimentazione spenta), controllare se il cablaggio dei contatori elettrici interni, degli interruttori automatici, ecc. è stabile e verificare eventuali allentamenti o ossidazioni; pulire la polvere interna per evitare che la polvere causi cattivi contatti e cortocircuiti, garantendo il normale funzionamento dei componenti elettrici.

4. Ispezione contro furto e protezione: controllare regolarmente la serratura di sicurezza antifurto rinforzata per garantire che la serratura sia intatta e che l'interruttore funzioni correttamente, prevenendo danni dolosi e furti di elettricità; se la vernice del mobile è scrostata o arrugginita, applicare immediatamente la vernice (materiale di rivestimento spray per lamiera d'acciaio laminata a freddo) per migliorare le prestazioni anticorrosione.

5. Manutenzione dell'adattabilità ambientale: aumentare la frequenza delle ispezioni durante le stagioni fredde, calde o piovose; evitare che la scatola rimanga a lungo in ambienti impregnati d'acqua o altamente corrosivi. Se è presente un accumulo di acqua nell'area di installazione, pulirlo tempestivamente, regolare la posizione di installazione e assicurarsi che l'apparecchiatura funzioni entro l'intervallo di temperatura ambientale specificato (da -40°C a +70°C).

Caso di studio di ristrutturazione

I. Panoramica del progetto

Questo progetto prevede l'ammodernamento delle infrastrutture elettriche di una vecchia area residenziale urbana e dei suoi negozi fronte strada. L'area è composta da edifici residenziali multipiano e da unità commerciali al piano terra; le cassette dei contatori esistenti erano montate apertamente sulle pareti esterne, lasciandole costantemente esposte alla luce solare, alla pioggia, all'umidità e alla polvere. Le scatole dei contatori originali e rudimentali, costruite con lamiere sottili assemblate, mancavano di impermeabilizzazione o sigillatura professionale e offrivano una scarsa protezione. Il funzionamento a lungo termine ha portato a problemi come corrosione dell'involucro, porte danneggiate e ingresso di acqua, causando spesso cortocircuiti, malfunzionamenti dei contatori e anomalie di misurazione. Queste condizioni comportavano seri rischi di scosse elettriche e incendi elettrici e non soddisfacevano i requisiti di standardizzazione della State Grid per le installazioni di “un metro per famiglia”.

Per eliminare completamente i rischi per la sicurezza elettrica esterna, standardizzare le apparecchiature di misurazione e migliorare la stabilità dell’alimentazione elettrica, tutte le cassette dei contatori vecchie e danneggiate nell’area sono state sostituite con cassette dei contatori esterne conformi agli standard nazionali per la protezione dalla pioggia e dalla polvere. Sono state adottate pratiche di installazione standardizzate per garantire una protezione completa contro acqua, umidità, furto di elettricità e invecchiamento, migliorando al contempo la sicurezza generale.

II. Problemi prima della ristrutturazione

Impermeabilizzazione estremamente scarsa; frequenti infiltrazioni d'acqua in caso di pioggia: le vecchie scatole di lamiera erano prive di protezioni antipioggia e di strisce di tenuta; durante la pioggia o la neve, l'acqua penetra all'interno, causando ossidazione dei terminali, correnti di dispersione, cortocircuiti e intervento degli interruttori.

Gravi danni e corrosione dell'involucro: gli agenti atmosferici esterni a lungo termine hanno causato perforazioni negli involucri di lamiera, porte staccate e guasti alle serrature, lasciando le apparecchiature interne completamente esposte e creando notevoli rischi per la sicurezza.

Mancanza di funzionalità antifurto: la struttura rudimentale della scatola e l'assenza di sigilli anti-manomissione specializzati hanno reso facile la manomissione dei cavi, con conseguenti furti di elettricità e connessioni non autorizzate, con conseguenti perdite di linea persistentemente elevate.

Scarso isolamento; alto rischio di scossa elettrica: la corrosione e la deformazione dell'involucro hanno avvicinato componenti sotto tensione all'involucro esterno; le condizioni di umidità durante la pioggia causavano facilmente l'elettrificazione del guscio, minacciando la sicurezza dei residenti.

Tassi elevati di guasti alle apparecchiature e carichi di lavoro di manutenzione pesanti: contatori, interruttori automatici e terminali soffrivano di umidità e corrosione a lungo termine, con conseguenti misurazioni imprecise e frequenti danni alle apparecchiature, con conseguenti elevati costi di manutenzione e riparazione. III. Piano di configurazione dell'attrezzatura

In conformità con gli standard di installazione di State Grid per i dispositivi di misurazione esterni e le condizioni specifiche delle aree residenziali/commerciali affacciate sulla strada, questo progetto utilizza involucri per contatori esterni ad alta resistenza e impermeabili alla pioggia. Configurati sia per installazioni monofamiliari che plurifamiliari, sono adatti per l'installazione a parete su edifici residenziali e vetrine. Il sistema completo soddisfa tutti gli standard di impermeabilità, protezione dalla polvere, resistenza alla ruggine, resistenza alla manomissione (antifurto di elettricità) e isolamento elettrico.

Specifiche dell'attrezzatura principale

Tipo di attrezzatura: custodia per contatore intelligente da esterno resistente alla pioggia e alla polvere

Scenari applicativi: abitazioni residenziali, negozi fronte strada, installazione a parete esterna

Grado di protezione: IP54; pienamente compatibile con le condizioni esterne che comportano esposizione al sole, pioggia, polvere e umidità

Materiale della custodia: ABS ignifugo ad alta resistenza o acciaio inossidabile; resistente all'invecchiamento, alla corrosione, alla deformazione e alla ruggine

Struttura impermeabile: tettoia parapioggia integrata, guarnizione di tenuta perimetrale completa, ingresso cavi inferiore impermeabile e design di deviazione dell'acqua a più livelli

Caratteristiche funzionali: scomparti separati per la misurazione e gli interruttori automatici, serratura dedicata con piombatura, chiusure antimanomissione e finestra di visualizzazione trasparente

Design di sicurezza: struttura completamente isolata, nessuna parte sotto tensione esposta, barriere di prevenzione dei contatti accidentali e design di messa a terra affidabile

Standard di installazione: cablaggio ordinato, separazione delle linee ad alta e bassa tensione, montaggio impermeabile, gestione standardizzata dei cavi allentati ed etichettatura/numerazione uniforme

IV. Caratteristiche principali dell'installazione e dell'applicazione

Impermeabilità e resistenza all'umidità superiori: progettato per ambienti esterni difficili; presenta una struttura dedicata alla protezione dalla pioggia e guarnizioni completamente sigillate per bloccare pioggia, condensa e polvere, eliminando efficacemente i comuni problemi di cortocircuito causati dall'ingresso di acqua.

Resistenza alla ruggine e all'invecchiamento: costruito con materiali ignifughi e anticorrosivi che resistono all'intensa esposizione solare e all'erosione del vento/pioggia; garantisce una durata a lungo termine senza crepe, ruggine o deformazioni, eliminando la necessità di frequenti sostituzioni.

Design antifurto: presenta serrature piombate dedicate, strutture antimanomissione e un layout chiuso per impedire l'apertura, la modifica o il furto di elettricità non autorizzati, standardizzando così il consumo di energia all'interno dell'area di distribuzione.

Isolamento e sicurezza completi: le parti interne sotto tensione sono completamente isolate con misure di prevenzione dei contatti accidentali; l'involucro offre un eccellente isolamento, eliminando completamente il rischio che l'involucro diventi sotto tensione o che venga scossa elettrica accidentale al personale. Esteticamente standardizzato e di facile manutenzione: presenta specifiche, altezze di installazione ed etichettatura uniformi; garantisce che i contatori siano chiaramente visibili; e facilita ispezioni, letture dei contatori e manutenzione efficienti.

V. Risultati operativi dopo l'adeguamento

Eliminazione completa dei rischi per la sicurezza: risolve completamente problemi quali ingresso di acqua, corrosione e parti sotto tensione esposte; previene dispersioni elettriche, cortocircuiti e incendi elettrici; e migliora significativamente la sicurezza elettrica.

Misurazione precisa e perdita di linea conforme: l'apparecchiatura funziona in un ambiente asciutto e stabile; i contatori e i terminali rimangono esenti da corrosione o invecchiamento; gli errori di dosaggio vengono eliminati; e la perdita di linea complessiva dell'area di distribuzione viene ridotta entro i limiti standard della rete statale.

Riduzione significativa dei tassi di guasto delle apparecchiature: le strutture a prova di umidità e polvere garantiscono un funzionamento stabile dei componenti interni; la frequenza dei guasti per contatori e interruttori automatici diminuisce notevolmente; e l'integrità dell'apparecchiatura raggiunge il 100%.

Eliminazione del furto di elettricità: i design dei sigilli antimanomissione standardizzano la gestione dell'utilizzo; i cablaggi non autorizzati e i furti di energia elettrica vengono praticamente eliminati; e viene stabilita l'ordine nel consumo di elettricità.

Accettazione riuscita della rete statale: le tecniche di costruzione, la protezione delle apparecchiature e le configurazioni di sicurezza soddisfano tutti gli standard, con conseguente accettazione positiva dell'aggiornamento dell'infrastruttura elettrica per la vecchia comunità residenziale.

VI. Riepilogo del caso

Le cassette contabili esterne impermeabili alla pioggia sono infrastrutture essenziali per l'ammodernamento delle comunità residenziali più vecchie, per alimentare i negozi lungo la strada e per implementare la misurazione esterna delle singole famiglie. Progettate per resistere a condizioni esterne difficili, tra cui umidità, vento, pioggia ed esposizione al sole, queste unità utilizzano protezione IP54 di alto livello, tenuta impermeabile, proprietà anticorrosione/antiruggine e design strutturale antifurto. Risolvono in modo efficace i problemi comuni riscontrati nelle cassette dei contatori più vecchie, come infiltrazioni d'acqua, ruggine, perdite e imprecisioni di misurazione, migliorando allo stesso tempo in modo significativo l'affidabilità, la sicurezza e la precisione della misurazione dell'alimentazione elettrica. Fungono da apparecchiature indispensabili e standardizzate per miglioramenti di qualità alle reti elettriche sia rurali che urbane.
