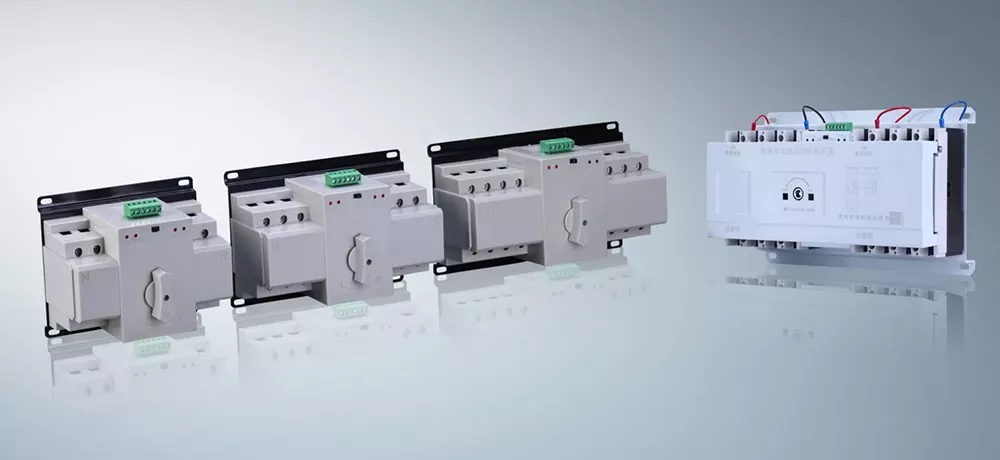

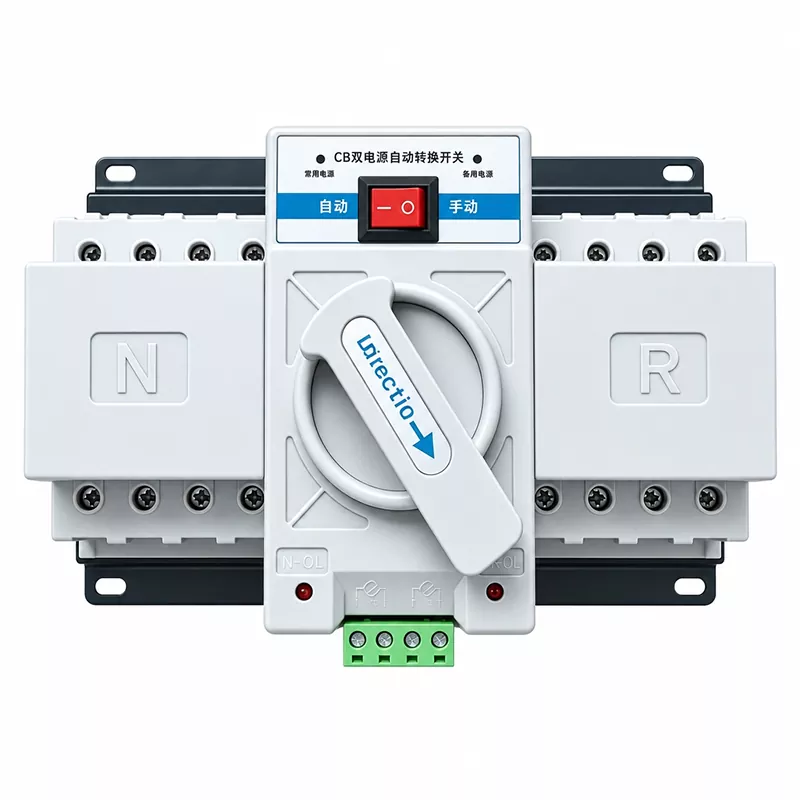

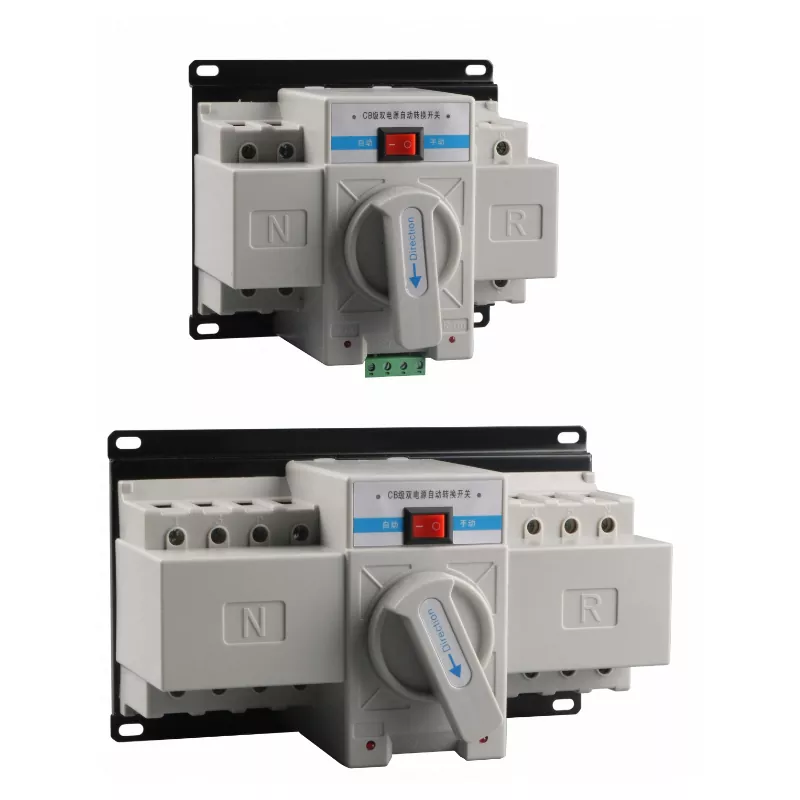

Interruttore di trasferimento automatico ATS Dual Power-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB è una soluzione di commutazione automatica conveniente progettata per carichi secondari come illuminazione di emergenza, sistemi di scarico antincendio e alimentazione di riserva generale in edifici commerciali, complessi residenziali e piccole fabbriche. A differenza degli interruttori di trasferimento di classe PC che utilizzano isolatori costosi senza protezione integrata, questa soluzione di classe CB utilizza interruttori automatici standard combinati con un controller intelligente, fornendo sia protezione da sovraccarico/cortocircuito che funzionalità di trasferimento di potenza automatico. La corrente nominale varia da 32 A a 800 A con configurazioni 3P/4P, dotate di doppio interblocco meccanico ed elettrico per impedire il collegamento in parallelo delle fonti di alimentazione.

Di' addio a costi elevati e interruzioni di corrente

Sebbene le prestazioni di commutazione a livello di PC siano eccellenti, il prezzo è elevato, il che rappresenta uno spreco considerevole per i carichi non core; e in caso di interruzione di corrente, affari e vita si fermeranno con un'unica fornitura di energia elettrica. L'interruttore di trasferimento automatico ATS Dual Power-CB di Junray Electrical abbandona la costosa struttura dell'interruttore di isolamento e adotta una soluzione combinata di interruttori automatici matura ed economica. Ciò significa che non è necessario pagare un sovrapprezzo elevato per ottenere un'affidabile funzionalità di commutazione automatica a doppia alimentazione. Bilancia perfettamente costi e prestazioni, consentendo agli utenti comuni di permettersi la garanzia "nessuna perdita di potenza" e risolve completamente la contraddizione tra budget limitato e necessità di alimentazione.

Basso costo, alta affidabilità

La competitività principale dell'interruttore di trasferimento automatico ATS Dual Power-CB risiede nel suo esclusivo design strutturale "interruttore + controller":

Elevata redditività: rispetto ai prodotti di livello PC, la soluzione di livello CB utilizza interruttori automatici standardizzati con involucro in plastica come attuatore, riducendo significativamente i costi di produzione. Per i carichi ordinari che non richiedono la commutazione al livello di millisecondi (come illuminazione, prese e alimentazione ordinaria), questa è la scelta più conveniente.

Doppia funzione di protezione: questo è un punto forte che lo distingue dal livello PC. Poiché l'interruttore viene utilizzato come interruttore principale, è dotato di funzioni di protezione da sovraccarico e cortocircuito. Che si tratti dell'alimentazione principale o di riserva, una volta che si verifica una corrente anomala nella linea, l'interruttore scatterà automaticamente per interrompere il guasto, prevenendo la bruciatura della linea e danni alle apparecchiature, equivalente a fornire ad entrambe le fonti di alimentazione una "tuta antiproiettile".

Monitoraggio automatico e continuo: con un controller intelligente interno, monitora la tensione di rete in tempo reale. Quando l'alimentazione di rete è disattivata, manca una fase o la tensione è anomala, può avviare automaticamente il meccanismo di commutazione per trasferire il carico all'alimentatore di backup, garantendo un'alimentazione ininterrotta. Sebbene il tempo di commutazione sia leggermente più lungo di quello del livello PC, soddisfa pienamente le esigenze della maggior parte degli scenari civili e commerciali.

Produzione professionale

In qualità di produttore professionale con una profonda competenza tecnica, Junray Electrical aderisce rigorosamente agli standard nazionali per gli interruttori di trasferimento automatici a doppia alimentazione di livello CB nella sua produzione. La nostra fabbrica è dotata di una linea di assemblaggio di interruttori automatici matura e di una piattaforma di test del controller intelligente, garantendo che ogni prodotto sia robusto e durevole.

Questo interruttore di trasferimento automatico ATS Dual Power-CB è dotato di affidabili interblocchi meccanici ed elettrici per una doppia protezione, prevenendo i cortocircuiti causati dalla connessione simultanea delle due fonti di alimentazione. Ogni switch viene sottoposto a severi debugging all'accensione, test della logica di commutazione e test delle caratteristiche di protezione prima di lasciare la fabbrica, garantendo un funzionamento stabile entro un ampio intervallo di corrente da 32 A a 800 A e fornendo un servizio di commutazione di alimentazione affidabile per lungo tempo.

Specifiche tecniche

Scenari applicabili

Distribuzione dell'energia elettrica nei negozi: minimarket, ristoranti, ecc. che richiedono una doppia alimentazione ma hanno budget limitati.

Piccole aree residenziali: Illuminazione per edifici residenziali, gestione immobiliare, ecc. per carichi secondari.

Piccole fabbriche: Alimentazione ausiliaria per linee di produzione non critiche.

Piccoli impianti fotovoltaici: Connessione alla rete per sistemi di alimentazione elettrica e fotovoltaica.

Le nostre certificazioni

Junray Electrical è un produttore certificato con un sistema completo di garanzia della qualità. Le nostre certificazioni chiave includono:

ISO 9001 – Certificazione internazionale del sistema di gestione della qualità, che garantisce una qualità costante del prodotto e un miglioramento continuo.

CE – Conformità agli standard europei in materia di salute, sicurezza e protezione ambientale, che consente ai nostri prodotti di entrare nel mercato dell’UE.

CCC – China Compulsory Certification, obbligatoria per i prodotti elettrici venduti nel mercato cinese.

CQC – Certificazione di qualità cinese, che dimostra la conformità agli standard nazionali per la sicurezza e le prestazioni elettriche.

CNAS – Servizio nazionale cinese di accreditamento per la valutazione della conformità, che convalida le nostre capacità interne di test e calibrazione.

Tutti gli interruttori di trasferimento automatici a doppia potenza ATS sono prodotti e testati in conformità con gli standard applicabili di queste certificazioni, garantendo prestazioni affidabili, qualità costante e regolare accettazione del progetto.

Garanzia e supporto post-vendita

Garanzia Standard: 24 mesi dalla data di messa in servizio.

Garanzia estesa: garanzia estesa opzionale fino a 60 mesi disponibile su richiesta.

Supporto tecnico: risposta rapida globale 7×24 ore. Il nostro team fornisce assistenza tecnica remota durante l'installazione e la messa in servizio e risponde a tutte le richieste tecniche entro 24 ore.

Parti di ricambio: sono disponibili parti di ricambio comuni per una spedizione rapida per ridurre al minimo i tempi di fermo delle apparecchiature.

Panoramica del progetto di retrofit

I. Contesto del progetto

Questo progetto prevede l'ammodernamento della distribuzione di energia a bassa tensione di un complesso commerciale urbano. L'edificio ospita carichi critici di "Livello 2", inclusi negozi al dettaglio, illuminazione pubblica, sistemi di scarico antincendio, sistemi di evacuazione di emergenza e locali tecnici a bassa tensione. Il sistema di distribuzione originale si basava su un'unica alimentazione elettrica senza un meccanismo di trasferimento di energia di riserva. Di conseguenza, la manutenzione della rete, guasti sulla linea o cali momentanei di tensione hanno provocato una perdita totale di potenza in tutta la sezione, causando arresti improvvisi delle apparecchiature, guasti ai sistemi di emergenza antincendio, intrappolamento degli ascensori e interruzioni nella registrazione della sorveglianza. Questi problemi comportavano rischi significativi per la sicurezza antincendio e non riuscivano a soddisfare gli standard di alimentazione di emergenza per gli edifici commerciali.

Per garantire un'alimentazione ininterrotta per la sicurezza antincendio e i carichi di emergenza pubblica, gli interruttori di trasferimento automatico (ATS) di classe CB vengono installati in tutte le scatole di distribuzione di emergenza e negli armadi antincendio. Queste unità utilizzano una configurazione a doppio interruttore per consentire la commutazione automatica tra le fonti di alimentazione principale e di backup, garantendo un trasferimento senza interruzioni durante le interruzioni e la conformità con l'accettazione della sicurezza antincendio e gli standard operativi commerciali.

II. Problemi di pre-retrofit

Singola fonte di alimentazione senza ridondanza; la perdita di potenza porta allo spegnimento immediato: la mancanza di commutazione dell'alimentazione di riserva ha fatto sì che le fluttuazioni della rete o i guasti sulla linea causassero un'immediata perdita di potenza dell'illuminazione di emergenza, dei ventilatori di scarico dei fumi e dei sistemi di sorveglianza.

Sistemi di sicurezza antincendio non conformi: i ventilatori antincendio e l'illuminazione di emergenza non disponevano di alimentazione di backup automatica, violando il "Codice per l'alimentazione elettrica antincendio negli edifici" e non superando le ispezioni di sicurezza antincendio.

Rischio elevato e velocità lenta della commutazione manuale: l'assenza di dispositivi di trasferimento automatico richiedeva la commutazione manuale durante le interruzioni; i tempi di risposta lenti rendevano impossibile gestire in modo efficace le improvvise interruzioni di corrente.

Fluttuazioni momentanee della tensione hanno causato arresti anomali delle apparecchiature: cali di tensione della rete e interruzioni momentanee hanno portato al riavvio delle apparecchiature a bassa tensione, alla perdita di dati e a frequenti malfunzionamenti delle apparecchiature commerciali.

Mancanza di protezione da sovraccarico e cortocircuito; scarsa sicurezza: i dispositivi di trasferimento tradizionali eseguivano la commutazione senza protezione, non riuscendo a isolare automaticamente i circuiti difettosi e creando il rischio di scatti a cascata.

III. Piano di configurazione dell'attrezzatura

In base alle caratteristiche di alimentazione dei carichi di livello 2 del complesso commerciale, alle norme di sicurezza antincendio e a considerazioni di budget, per l'intero progetto sono stati selezionati gli interruttori di trasferimento automatici di classe CB. Queste unità presentano una configurazione che combina due interruttori automatici miniaturizzati con interblocco meccanico ed elettrico, fornendo sia funzionalità di protezione che di commutazione adatte per sistemi di scarico antincendio, illuminazione di emergenza e carichi di alimentazione di backup generali.

Specifiche principali dell'attrezzatura

Modello: Interruttore di trasferimento automatico (ATS) di classe CB (ATS basato su interruttore automatico)

Tensione nominale: CA 380 V/220 V (sistemi di distribuzione dell'energia a bassa tensione)

Corrente nominale: 63 A–125 A (adatto per alimentazione di emergenza e carichi di illuminazione su tutti i piani dell'edificio)

Struttura: configurazione a doppio interruttore con protezione integrata da sovraccarico e cortocircuito

Modalità di commutazione: configurabile per "Trasferimento automatico/Ripristino automatico" o "Trasferimento automatico/Ripristino non automatico"

Interblocco: interblocco meccanico forzato più interblocco elettrico (impedisce il cortocircuito parallelo delle due fonti di alimentazione)

Tempo di commutazione: 0,5–2 secondi (soddisfa i requisiti di non interruzione per i carichi di emergenza standard)

Carichi compatibili: carichi di sicurezza antincendio di grado II, illuminazione di emergenza, apparecchiature di scarico, energia elettrica del centro commerciale e sistemi a bassa tensione/ELV

IV. Punti salienti di costruzione e applicazione

Protezione interruttore integrata (alta sicurezza): il vantaggio principale dell'ATS di classe CB è la protezione MCB integrata, con sgancio automatico per sovraccarichi e cortocircuiti; protegge dai guasti prima della commutazione, impedendo la propagazione del guasto.

Doppio interblocco meccanico ed elettrico (elimina i rischi paralleli): garantisce che le due fonti di alimentazione non possano mai chiudersi contemporaneamente, eliminando strutturalmente il rischio di incidenti da cortocircuito parallelo.

Conveniente (adatto per carichi di grado II): costi inferiori e manutenzione più semplice rispetto alle unità ATS integrate di classe PC; ideale per carichi di emergenza di Grado II in centri commerciali, edifici commerciali e fabbriche.

Rilevamento automatico della tensione e commutazione intelligente: rileva automaticamente la perdita di tensione, sottotensione o perdita di fase nell'alimentazione principale; passa rapidamente alla fonte di backup e ripristina automaticamente la connessione quando viene ripristinata l'alimentazione principale, consentendo il funzionamento completamente automatico.

Installazione universale e facile retrofitting: l'installazione dell'armadio modulare non richiede modifiche alla struttura del circuito principale, rendendolo adatto per l'aggiornamento di armadi più vecchi o per l'aggiunta di sistemi di distribuzione dell'alimentazione di emergenza.

V. Prestazioni operative dopo l'adeguamento

Commutazione automatica durante le interruzioni di corrente (zero interruzioni per carichi di emergenza): l'illuminazione di emergenza, i ventilatori di scarico dei fumi e i sistemi di sorveglianza continuano a funzionare senza blackout o arresto del sistema durante sfarfallio della rete o interruzioni legate alla manutenzione.

Protezione automatica dai guasti (impedisce la propagazione): in caso di cortocircuito o sovraccarico di un circuito derivato, l'interruttore scatta per primo per fornire protezione, garantendo che l'alimentazione a monte e gli altri circuiti rimangano inalterati. Pienamente conforme agli standard di accettazione per la sicurezza antincendio: la logica per l'alimentazione di backup per la sicurezza antincendio è completa e il meccanismo di commutazione è affidabile, garantendo il passaggio positivo dell'ispezione di accettazione specializzata per i sistemi elettrici di sicurezza antincendio.

Funzionamento stabile senza false operazioni o mancate azioni: commutazione precisa si è verificata durante più test di fluttuazione della rete e interruzione di corrente, senza casi di commutazione errata, inceppamento meccanico o guasti di surriscaldamento.

Bassi costi di gestione e manutenzione ed elevata efficienza in termini di costi: presenta una struttura semplice, un basso tasso di guasto e compatibilità universale delle parti, riducendo significativamente i costi di manutenzione e sostituzione a lungo termine.

VI. Riepilogo del caso

Le apparecchiature di trasferimento a doppia alimentazione di classe CB rappresentano la scelta standard per carichi di emergenza secondari, carichi generali di sicurezza antincendio e distribuzione di alimentazione di backup in edifici commerciali e centri commerciali. Composto da due interruttori automatici, è dotato di protezione integrata, capacità di interrompere correnti di guasto e alto rapporto costo-prestazioni; differisce dalle apparecchiature di classe PC (che è un'unità integrata senza protezione incorporata, offre una commutazione più rapida e viene utilizzata per i carichi primari). Bilanciando sicurezza ed efficienza in termini di costi, le apparecchiature di classe CB sono la scelta più ampiamente utilizzata e affidabile per le ispezioni di accettazione nella distribuzione dell'energia di emergenza negli edifici, nell'adeguamento dei sistemi obsoleti e negli aggiornamenti dei sistemi di sicurezza antincendio.

Domande frequenti

D: Qual è la differenza principale tra gli alimentatori doppi a livello CB e a livello PC?

R: La differenza principale sta nelle funzioni di protezione e nel prezzo. Il livello CB (come questo prodotto) è costituito da interruttori automatici e viene fornito con protezione da sovraccarico e cortocircuito. È più economico e adatto a carichi generali; Il livello PC è composto da sezionatori e non ha capacità di protezione da cortocircuito (richiede un fusibile esterno); ha una velocità di commutazione più elevata ed è più costoso, adatto per carichi principali. Per la maggior parte degli scenari ordinari, il livello CB è la scelta più conveniente.

D: È possibile installare questo interruttore in un normale armadio di distribuzione?

R: L'interruttore di trasferimento automatico ATS Dual Power-CB adotta un design strutturale standardizzato, con dimensioni compatte e poco ingombro. Può essere facilmente installato in scatole di distribuzione o armadi di controllo standard e il metodo di installazione è simile a quello di un normale interruttore automatico, il che è molto conveniente.

D: Sono supportati la corrente personalizzata e il conteggio dei poli?

R: Sì. Possiamo personalizzare livelli di corrente che vanno da 32 A a 800 A in base ai requisiti del vostro progetto, nonché configurazioni dei poli di 3P o 4P, per soddisfare perfettamente le vostre esigenze di commutazione a doppia alimentazione.
