Sezionatore a bassa tensione

Hai difficoltà a scegliere un interruttore per circuiti a bassa tensione ad alta corrente? L'uso degli interruttori automatici è troppo costoso e, per i circuiti che raramente vengono isolati una volta all'anno, i complessi dispositivi elettronici di sgancio rappresentano in realtà potenziali rischi di guasto; mentre si utilizzano sezionatori vecchio stile senza coperture di soppressione dell'arco, è severamente vietato il funzionamento sotto carico. Una volta commesso un errore, si verificherà un incidente da cortocircuito da arco elettrico.

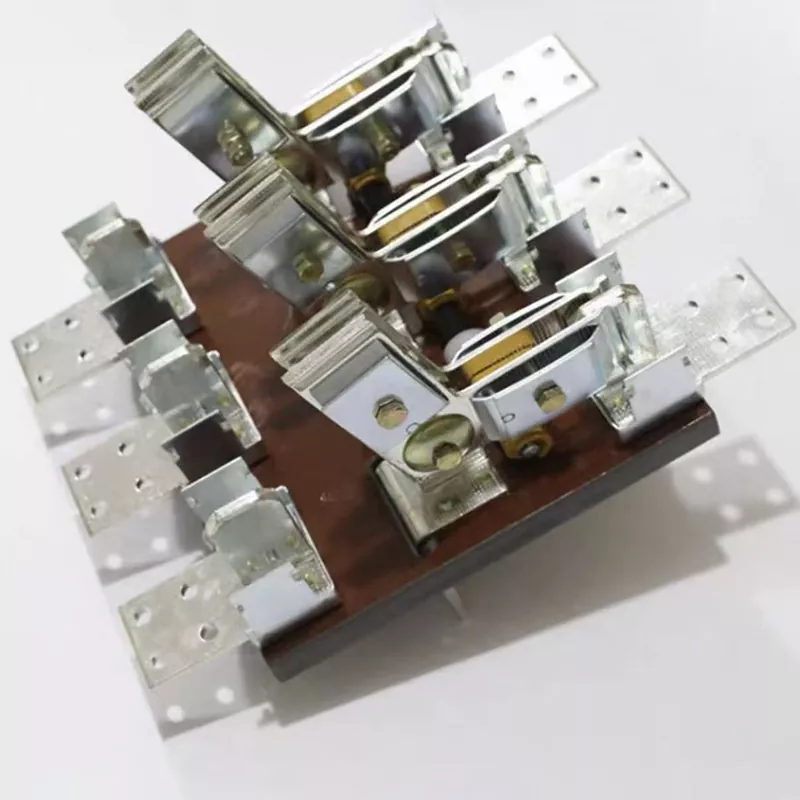

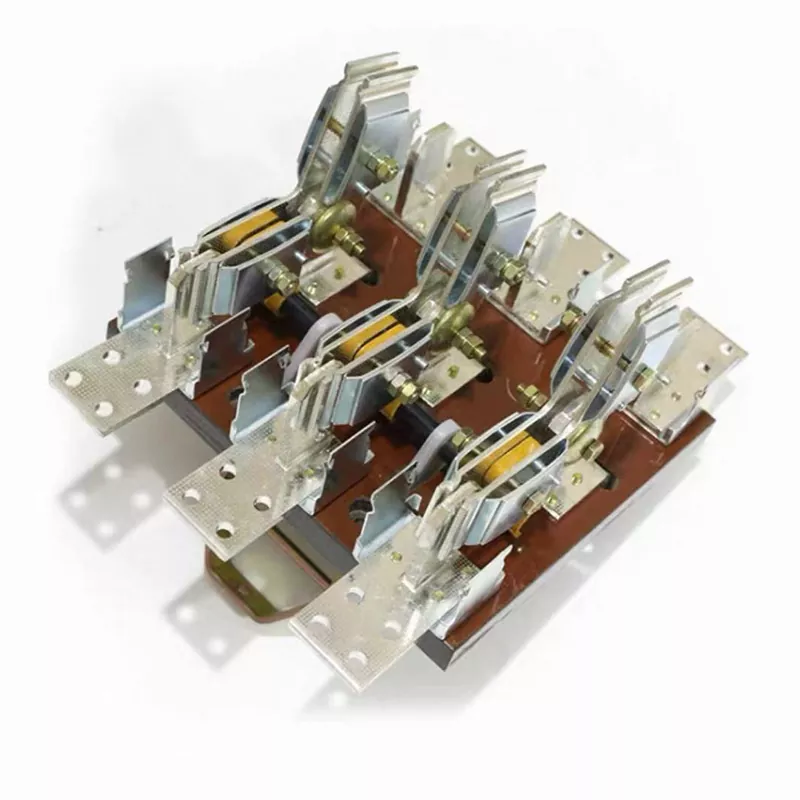

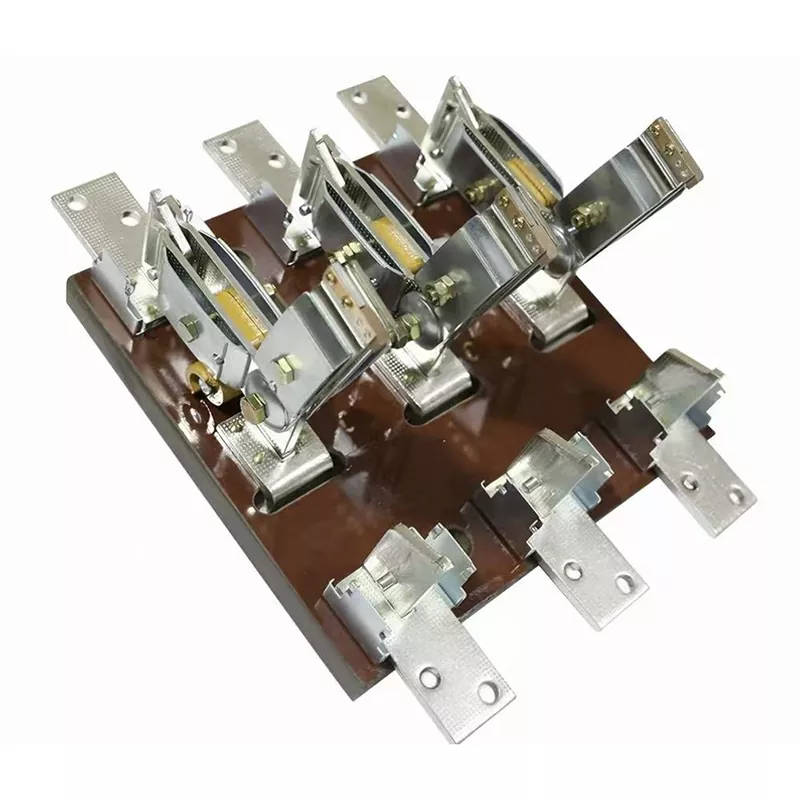

L'interruttore a coltello a bassa tensione di Junray Electrical ha apportato aggiornamenti chiave basati sul tradizionale interruttore a coltello, aggiungendo una copertura di soppressione dell'arco dedicata. Questo miglioramento gli conferisce la capacità di interrompere le normali correnti di carico, modificando completamente la limitazione dei normali sezionatori che possono solo "isolare senza carico". Offre la sicurezza degli interruttori automatici quando è necessario interrompere circuiti ad alta corrente, pur mantenendo il basso costo e il punto di interruzione intuitivo degli interruttori a coltello, risolvendo perfettamente la contraddizione tra "utilizzare uno strumento troppo grande per un piccolo lavoro" e "rischi operativi".

Capacità di carico di corrente estremamente elevata e punto di rottura visibile

La competitività principale dell'interruttore a coltello a bassa tensione risiede nella sua potente capacità di trasporto di corrente e nella struttura meccanica intuitiva:

Capacità di carico di corrente estremamente elevata di 4000 A: questa è un'area che i normali interruttori automatici con custodia in plastica non possono raggiungere. Il nostro sezionatore ha un intervallo di corrente nominale da 100 A a 4000 A, che può facilmente soddisfare i requisiti per la distribuzione di energia a corrente ultraelevata e a bassa tensione in fabbriche, metallurgia, industrie chimiche, ecc. Per l'isolamento delle linee principali, è senza dubbio il "grande".

Con copertura di estinzione dell'arco e funzionamento caricabile: dotato di una copertura di estinzione dell'arco di argilla appositamente progettata, utilizzando il principio di estinzione dell'arco a griglia, può raffreddare ed estinguere rapidamente l'arco generato durante l'apertura. Ciò significa che è possibile aprire e chiudere in sicurezza le normali correnti di carico senza preoccuparsi di danni da arco voltaico ai contatti, migliorando notevolmente la sicurezza e la comodità di funzionamento.

Struttura minima, tasso di guasto pari a zero: abbandonando molle complesse, bielle e componenti elettronici, adotta la struttura della leva meccanica più pura. Questo design "a manubrio" garantisce un tasso di guasto estremamente basso, quasi nessuna manutenzione richiesta, ed è particolarmente adatto per scenari di isolamento installati in armadi che vengono utilizzati solo una volta ogni pochi anni, ottenendo il vero "basta installarlo e non preoccuparti più".

Produzione professionale

In qualità di produttore professionale con una vasta esperienza nella produzione, Junray Electrical segue rigorosamente gli standard nazionali per gli interruttori a coltello a bassa tensione HD13 nella sua produzione. Conosciamo bene i severi requisiti di conduttività e isolamento in correnti elevate e pertanto non scendiamo a compromessi nella scelta dei materiali.

I componenti conduttivi di questo interruttore a coltello a bassa tensione sono realizzati con contatti a coltello in rame di alta qualità, con bassa resistenza ed eccellente conduttività. Generano pochissimo calore durante il funzionamento ad alta corrente e sono altamente resistenti all'usura. La piastra di base isolante è realizzata in plastica pressata in fibra di vetro ad alta resistenza, che ha eccellenti proprietà isolanti e ritardanti di fiamma, garantendo che rimanga solida come la roccia anche in ambienti industriali difficili. Ogni interruttore viene sottoposto a severi test relativi all'aumento della temperatura all'accensione, alla tensione di resistenza alla frequenza di alimentazione e alla durata meccanica prima di lasciare la fabbrica, garantendo che il funzionamento della leva sia leggero e flessibile e che i punti di contatto siano collegati saldamente e in modo affidabile.

Specifiche tecniche

Scenari applicabili

Distribuzione dell'energia in fabbrica: isolamento e manutenzione dell'alimentazione del lato bassa tensione di trasformatori di grandi dimensioni e sbarre principali.

Distribuzione dell'energia ad alta corrente: commutazione manuale di correnti estremamente elevate in settori quali metallurgia, galvanica e ingegneria chimica.

Distribuzione elettrica rurale/temporanea: interruttori principali per stazioni di pompaggio per l'irrigazione agricola e fornitura temporanea di energia elettrica nei cantieri.

Isolamento per manutenzione: essendo un evidente punto di disconnessione, garantisce la sicurezza personale del personale addetto alla manutenzione della linea elettrica.

Domande frequenti

Domanda: Quali sono le differenze tra questo interruttore a coltello e un normale interruttore a coltello?

Risposta: La differenza più grande risiede nella capacità di estinzione dell'arco. I comuni sezionatori a coltello non sono dotati di copertura estinguente per l'arco ed è severamente vietato tirare l'interruttore sotto carico poiché potrebbe provocare archi pericolosi; tuttavia, il nostro sezionatore a bassa tensione è dotato di una speciale copertura estinguente in argilla, che consente la disconnessione sicura delle normali correnti di carico. Il raggio d'azione è più ampio e la sicurezza è maggiore.

Domanda: Con una corrente di 4000A questo interruttore genererà un calore eccessivo?

Risposta: Abbiamo adottato contatti a coltello in lega di rame di alta qualità. Il rame ha una conduttività estremamente elevata e la resistenza di contatto è molto bassa. Combinato con un ragionevole design di dissipazione del calore, anche a pieno carico di 4000 A, l'aumento della temperatura può essere controllato entro l'intervallo standard nazionale, garantendo un funzionamento stabile a lungo termine.

Domanda: L'operazione è difficile?

Risposta: Questo prodotto è dotato di un meccanismo di funzionamento a leva ottimizzato. Sfruttando il principio della leva finanziaria, la coppia operativa viene amplificata. Anche per un interruttore di grandi dimensioni con una capacità di 4000 A, l'operatore può completare facilmente e senza sforzo le azioni di apertura e chiusura senza la necessità di strumenti aggiuntivi.

Servizi elettrici di Junray

Scegliendo Junray Electrical, hai il vantaggio di un team di professionisti di 50 persone, inclusi 5 ingegneri specializzati in preventivi a tempo pieno, che possono fornirti servizi personalizzati rapidi e precisi. Promettiamo di offrire una risposta rapida globale 7×24 ore. Se stai cercando un sezionatore a bassa tensione in grado di gestire correnti elevate, economico e sicuro da utilizzare, non esitare più. Contattaci immediatamente per ottenere consulenza tecnica e preventivi gratuiti e lascia che Junray Electrical costruisca per te un sistema di distribuzione dell'energia economico, sicuro ed efficiente.

Panoramica del progetto di retrofit

I. Sintesi del progetto

Questo progetto prevede l'aggiornamento e l'ammodernamento degli armadi di distribuzione dell'energia a bassa tensione in un laboratorio di produzione di materiali da costruzione. L'officina è dotata di carichi ad alta potenza e ad alto impatto come frantoi, nastri trasportatori e compressori d'aria. Gli armadi di distribuzione originali a bassa tensione utilizzavano solo interruttori automatici per i circuiti in entrata e in uscita, privi di punti di isolamento visibili e indipendenti. Durante la manutenzione ordinaria, la sostituzione dell'armadio o la manutenzione dei cavi, fare affidamento esclusivamente sull'apertura dell'interruttore rendeva impossibile verificare visivamente un'interruzione completa dell'alimentazione; ciò creava notevoli rischi per la sicurezza, come tensione residua o lavori accidentali su circuiti sotto tensione, e non rispettava gli standard di manutenzione della sicurezza elettrica.

Per soddisfare le norme obbligatorie di sicurezza elettrica che richiedono un punto di disconnessione visibile per la manutenzione, i sezionatori a bassa tensione della serie HD13 (che fungono da interruttori di isolamento visibili) sono stati installati sui circuiti di ingresso e di sezione bus degli armadi di distribuzione. Questi fungono da barriere di isolamento di sicurezza, garantendo una disconnessione visibile, una manutenzione sicura e un isolamento affidabile.

II. Problemi prima del retrofit

Mancanza di punti di disconnessione visibili e manutenzione non sicura: i contatti interni dell'interruttore non sono visibili; l'apertura dell'interruttore non garantisce la disconnessione dell'alimentazione al 100%, comportando rischi di saldatura dei contatti, tensione residua e manutenzione accidentale sui circuiti sotto tensione.

Mancato rispetto degli standard di accettazione elettrica: le normative sulla distribuzione a bassa tensione richiedono esplicitamente che le apparecchiature di distribuzione dell'energia siano dotate di un punto di disconnessione meccanica visibile; le configurazioni che si basano esclusivamente sugli interruttori automatici non superano l'accettazione dell'ispezione di sicurezza.

Bassa affidabilità dello stato di disconnessione dell'alimentazione: l'ispezione esterna non è in grado di rilevare malfunzionamenti dell'interruttore o saldature dei contatti, portando facilmente a valutazioni errate da parte del personale di manutenzione e potenziali incidenti dovuti a scosse elettriche.

Bassa efficienza di manutenzione e rischio elevato: la mancanza di isolamento indipendente fa sì che la manutenzione localizzata richieda l'arresto totale del sistema, con conseguenti estese interruzioni di corrente e significative perdite di produzione.

Assenza di strati di isolamento protettivo: la mancanza di uno strato di isolamento fisico primario rende il sistema vulnerabile a guasti da cortocircuito che possono causare un guasto inverso degli interruttori a monte, indicando una gerarchia di protezione incompleta.

III. Piano di configurazione dell'attrezzatura

In conformità con gli standard di sicurezza della distribuzione di energia a bassa tensione e le esigenze operative e di manutenzione dell'officina, i sezionatori a coltello di tipo aperto a bassa tensione serie HD13 sono stati installati sui circuiti di ingresso e di sezione bus di ciascun armadio di distribuzione. Questi funzionano insieme agli interruttori automatici per stabilire una configurazione standard a doppio strato: "protezione interruttore automatico + isolamento sezionatore". Specifiche principali dell'attrezzatura

Modello: HD13-400/31, HD13-600/31 Sezionatore tripolare a bassa tensione (con cappa estinguente)

Tensione nominale: sistema di distribuzione dell'alimentazione a bassa tensione 400 V

Corrente nominale: 400 A–600 A (adattata alla capacità del circuito di ingresso principale dell'officina)

Caratteristiche Strutturali: Rottura meccanica a vista, dispositivo estinzione arco, base isolante, contatti in rame ad alta resistenza

Logica di funzionamento: La chiusura eccita il circuito; l'apertura crea un punto di disconnessione chiaramente visibile e privo di tensione residua

Modalità operativa: l'interruttore gestisce la commutazione del carico e la protezione da cortocircuito; il sezionatore viene utilizzato esclusivamente per l'isolamento a vuoto

Configurazione di sicurezza: maniglia operativa isolata, meccanismo di blocco anti-manomissione, protezione dall'arco (previene i cortocircuiti da arco)

IV. Punti salienti dell'applicazione

La rottura visibile garantisce assoluta sicurezza di manutenzione: i contatti sono completamente esposti all'apertura; lo stato di spegnimento è verificabile visivamente, eliminando i rischi di tensione residua o di lavoro sotto tensione accidentale.

Conforme agli standard nazionali obbligatori: soddisfa i requisiti di distribuzione a bassa tensione per un "punto di disconnessione chiaramente visibile" durante la manutenzione; superato la supervisione della sicurezza e le ispezioni di completamento elettrico al primo tentativo.

La protezione a doppio strato migliora l'affidabilità del sistema: l'interruttore automatico gestisce lo sgancio protettivo mentre l'interruttore a coltello fornisce l'isolamento fisico; una chiara divisione del lavoro e della gerarchia elimina i rischi di guasto del commutatore.

Capacità di estinzione dell'arco per commutazione a vuoto: dotato di una cappa di estinzione dell'arco per supportare l'apertura/chiusura sicura in condizioni di assenza di carico senza formazione di archi o erosione da contatto.

Struttura semplice ed esente da manutenzione: il design puramente meccanico garantisce bassi tassi di guasto e conduttività stabile; nessun surriscaldamento o collegamenti allentati durante il funzionamento a lungo termine.

V. Risultati operativi post-ristrutturazione

Eliminazione dei rischi per la sicurezza durante la manutenzione: lo stato di spegnimento può essere confermato visivamente prima di ogni attività di manutenzione, prevenendo completamente incidenti di manutenzione sotto tensione e scosse elettriche; sicurezza operativa significativamente migliorata.

Conformità completa alle ispezioni: risolve la mancanza di isolamento fisico nel sistema di distribuzione a bassa tensione; la configurazione delle apparecchiature è pienamente conforme, garantendo un passaggio agevole nelle ispezioni di standardizzazione della sicurezza elettrica.

Controllo preciso sull'entità dell'interruzione di corrente: consente l'isolamento e la manutenzione indipendenti di un singolo armadio senza spegnere l'intera sezione delle sbarre, riducendo al minimo le perdite di produzione. Funzionamento stabile del sistema: contatti in rame di alta qualità garantiscono un'eccellente connettività; non si verificano surriscaldamenti, ossidazioni o guasti ai contatti durante il funzionamento a pieno carico.

Lunga durata e bassi costi di gestione e manutenzione: la struttura puramente meccanica è durevole e affidabile, non richiede praticamente alcuna manutenzione e garantisce un funzionamento a lungo termine senza guasti.

VI. Riepilogo del caso

L'interruttore a coltello a bassa tensione (sezionatore HD13) è un dispositivo di isolamento di sicurezza essenziale per armadi di distribuzione dell'alimentazione a bassa tensione, armadi di alimentazione e aggiornamenti del sistema di distribuzione dell'officina. Non fornisce protezione del circuito né interrompe le correnti di carico; piuttosto, la sua funzione principale è quella di fornire un punto di disconnessione meccanica visibile, che funge da linea di difesa finale per la sicurezza durante la manutenzione elettrica. È un componente obbligatorio per tutta la distribuzione di energia industriale, gli aggiornamenti degli impianti di fabbrica e i progetti di accettazione standardizzata, agendo come elemento fondamentale per garantire conformità, sicurezza e funzionamento e manutenzione standardizzati nei sistemi di distribuzione di energia a bassa tensione.
