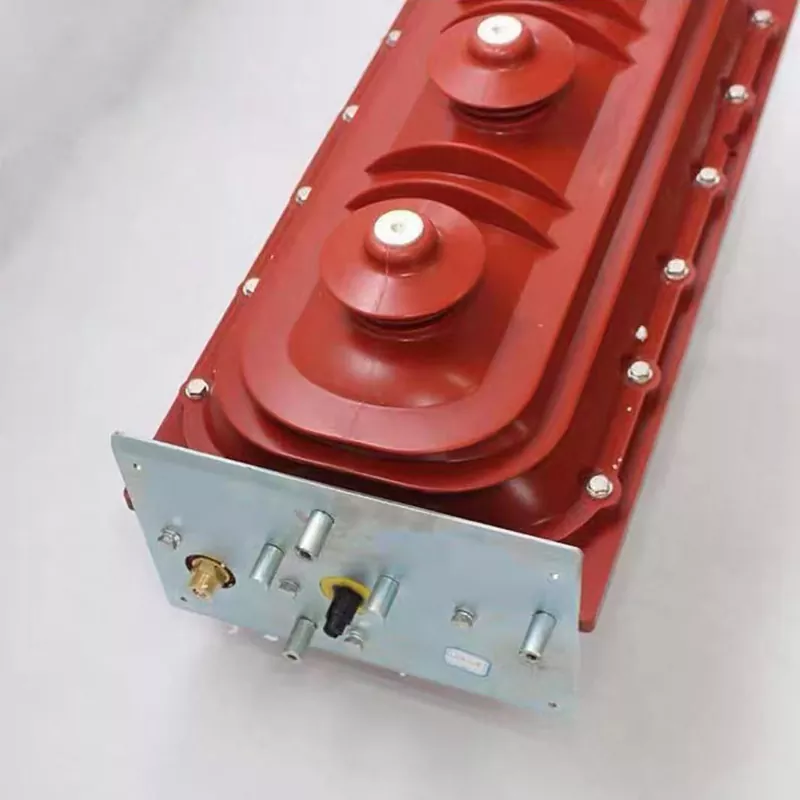

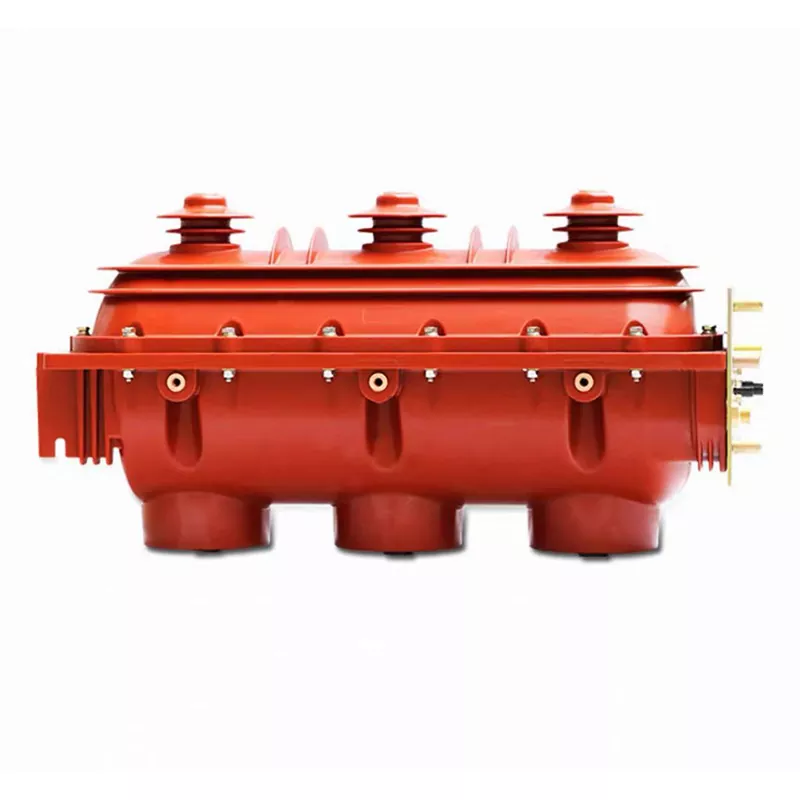

FLN36 Interruttore esafluoruro di zolfo

L'interruttore di interruzione del carico con esafluoruro di zolfo FLN36 di Junray Electrical è un dispositivo di commutazione dedicato progettato specificamente per unità principali ad anello (RMU) da 10 kV, scatole di derivazione cavi e reti di distribuzione urbana. A differenza degli interruttori automatici progettati per interrompere le correnti di cortocircuito, questo interruttore-sezionatore di carico è ottimizzato per creare e interrompere correnti di carico normali in applicazioni di rete ad anello, offrendo prestazioni affidabili di estinzione dell'arco SF6 a un costo notevolmente inferiore. Caratterizzato da un design integrato a tre posizioni (chiuso, aperto, terra), un compartimento del gas SF6 completamente sigillato esente da manutenzione, un interblocco meccanico completo di "cinque-prevenzioni" e un meccanismo di azionamento a molla con una durata meccanica di oltre 3.000 operazioni.

Vantaggi del prodotto

Estinzione dell'arco SF6: commutazione affidabile: utilizzando la tecnologia di estinzione dell'arco SF6, questo dispositivo vanta eccezionali capacità di estinzione dell'arco, consentendo l'interruzione e la chiusura affidabili delle correnti di carico. Le sue prestazioni di estinzione dell'arco superano significativamente quelle degli interruttori standard a bagno d'olio, rendendolo perfettamente adatto per le operazioni di commutazione richieste nei sistemi di rete ad anello.

Commutazione della corrente di carico: ottimizzato per reti ad anello: progettato specificatamente per la commutazione di correnti di carico, questo dispositivo è ideale per le operazioni di rete ad anello. Elimina la necessità dell'elevato potere di interruzione tipicamente associato agli interruttori automatici; per i tipici scenari di rete ad anello, le sue capacità sono del tutto sufficienti, con conseguente sostanziale riduzione dei costi.

Elevata affidabilità: basso tasso di guasto: garantendo un funzionamento altamente stabile, questo dispositivo presenta un tasso di guasto eccezionalmente basso, inferiore di circa il 30% rispetto a quello degli interruttori di carico standard. Lo switch all'esafluoruro di zolfo FLN36 è perfettamente adatto agli ambienti di rete ad anello, offrendo tranquillità ed eliminando le preoccupazioni relative ai guasti delle apparecchiature.

Parametro del prodotto

Dettagli di ingegneria di precisione

1. Meccanismo operativo a molla: presenta un affidabile meccanismo operativo a molla che garantisce operazioni di apertura e chiusura affidabili, velocità di commutazione rapide e un basso tasso di guasto.

2. Struttura completamente sigillata: adotta un design completamente sigillato che utilizza isolamento in gas SF6; questa struttura esente da manutenzione non richiede manutenzione ordinaria.

3. Interblocco "cinque-prevenzioni": dotato di un sistema di interblocco "cinque-prevenzioni" per prevenire errori operativi e garantire la sicurezza delle operazioni di commutazione ad alta tensione da 10 kV.

4. Installazione standardizzata: l'interruttore all'esafluoruro di zolfo FLN36 è progettato per l'installazione standardizzata, consentendo una comoda integrazione nelle unità principali dell'anello (RMU) e nelle scatole di derivazione dei cavi.

Applicazione del prodotto

Unità principale Ring: il dispositivo di commutazione all'interno di un'unità principale Ring, in grado di creare e interrompere correnti di carico.

Distribuzione ad alta tensione: sistemi di distribuzione di energia ad alta tensione da 10 kV, in grado di creare e interrompere carichi.

Ring Network Engineering: progetti di infrastrutture di rete ad anello, in grado di creare e interrompere carichi.

Scegli Junray Elettrico

Realizzata nel rigoroso rispetto degli standard nazionali per i componenti ad alta e bassa tensione, ogni unità è sottoposta a rigorosi test di tenuta, commutazione e resistenza alla tensione per garantire un funzionamento stabile e sicuro. Junray Electrical offre opzioni di personalizzazione funzionale, che ti consentono di personalizzare un esclusivo interruttore all'esafluoruro di zolfo FLN36 specificatamente per i requisiti della tua rete ad anello, garantendo una perfetta aderenza alle unità principali dell'anello e alle scatole di derivazione.

Caso di studio di ristrutturazione

I. Panoramica del progetto

Questo progetto prevede l'aggiornamento e il rinnovamento delle unità principali dell'anello della rete di distribuzione da 10 kV (RMU) obsolete che servono aree residenziali locali e negozi fronte strada. Gli interruttori-sezionatori di carico esistenti con generazione di gas e riempiti di olio erano in servizio da molto tempo e soffrivano di problemi quali invecchiamento dell'isolamento, rumori di funzionamento anomali, scarse capacità di estinzione dell'arco, suscettibilità ai guasti indotti dall'umidità e incapacità di commutare in modo affidabile sotto carico. I problemi in loco includevano il blocco degli interruttori, il degrado dell'isolamento, le scariche parziali e il tracciamento indotto dalla condensa all'interno degli armadi. Questi problemi compromettevano la sicurezza durante le interruzioni per manutenzione, ostacolavano un efficace isolamento dei guasti, causavano frequenti interruzioni di corrente non pianificate e determinavano una bassa affidabilità della fornitura e rischi operativi significativi.

Per migliorare la stabilità della rete di distribuzione, eliminare i rischi di isolamento associati agli interruttori obsoleti e supportare le funzioni di sezionamento e interconnessione della rete ad anello, le unità sono state sostituite con interruttori-sezionatori a tre posizioni FLN36-12 SF6 per interni. Fungendo da componente di controllo principale delle RMU da 10 kV, questi interruttori consentono la commutazione sicura della corrente di carico, una messa a terra affidabile e un isolamento preciso, soddisfacendo i requisiti operativi delle configurazioni di rete ad anello urbano standard.

II. Problemi prima del retrofit

Scarse prestazioni di isolamento e molteplici rischi: gli interruttori legacy riempiti di olio e di generazione di gas utilizzavano materiali isolanti obsoleti. Il funzionamento a lungo termine ha comportato assorbimento di umidità, invecchiamento e gravi scariche parziali, creando un rischio elevato di guasti fase per fase e guasti interni da cortocircuito.

Debole capacità di commutazione del carico: una capacità di estinzione dell'arco insufficiente significava che la commutazione delle correnti di carico spesso causava archi ed erosione dei contatti, non riuscendo a soddisfare le esigenze delle frequenti operazioni di commutazione della rete ad anello.

Mancanza di una struttura a tre posizioni standardizzata e manutenzione non sicura: le unità erano prive di funzioni integrate di isolamento e messa a terra; la messa a terra durante la manutenzione era inaffidabile, con rischi di manutenzione sotto tensione o contatto accidentale.

Interblocco meccanico inadeguato e rischio di malfunzionamento: l'assenza di funzioni anti-malfunzionamento ha creato seri rischi per la sicurezza, come la chiusura dell'interruttore mentre è sotto carico o il funzionamento errato dell'interruttore di messa a terra.

Elevato carico di lavoro di manutenzione e tasso di guasto: erano necessarie ispezioni regolari dei livelli dell'olio e dell'invecchiamento dei componenti di generazione del gas; le parti si consumavano rapidamente, con conseguenti elevati costi di manutenzione e manutenzione e scarsa stabilità dell'alimentatore.

III. Piano di configurazione dell'attrezzatura

In conformità con gli standard di alimentazione ad anello della rete di distribuzione urbana da 10 kV e le specifiche della rete statale per le apparecchiature di distribuzione, le unità principali dell'anello (RMU) sono equipaggiate in modo uniforme con sezionatori di carico a tre posizioni FLN36-12D SF6. Questi interruttori presentano una struttura integrata che combina funzioni di chiusura, apertura e messa a terra, insieme a un sistema di interblocco meccanico completo. Progettati per gli armadi XGN15-12 RMU, soddisfano i requisiti per le applicazioni di sezionamento, interconnessione e alimentazione terminale.

Parametri dell'attrezzatura principale

Modello apparecchiatura: FLN36-12D Interruttore-sezionatore di carico SF6 ad alta tensione per interni

Tensione nominale: 12kV (adatto per reti di distribuzione 10kV)

Corrente nominale: 630 A (soddisfa i requisiti di corrente di carico massimo per le reti ad anello)

Mezzo isolante: gas esafluoruro di zolfo (SF6) di elevata purezza; offre elevata rigidità dielettrica ed eccellenti prestazioni di estinzione dell'arco

Progettazione strutturale: progettazione integrata a tre posizioni (chiusura, apertura/isolamento e messa a terra)

Funzioni operative: commutazione del carico, isolamento senza carico e messa a terra affidabile per la manutenzione

Configurazione di interblocco: sistema di interblocco meccanico completo "cinque-prevenzioni"; impedisce la chiusura dell'interruttore di terra sotto carico, l'apertura dell'armadio sotto tensione e le operazioni di commutazione accidentali

Caratteristiche operative: struttura completamente sigillata, funzionamento a pressione leggermente positiva, esente da manutenzione, resistente all'umidità e alla condensa

IV. Punti salienti della costruzione e dell'applicazione

Isolamento del gas SF6 con prestazioni dielettriche superiori: utilizza gas SF6 ad elevata purezza; Le capacità di isolamento e di estinzione dell'arco superano di gran lunga quelle dei vecchi interruttori riempiti di olio o di generazione di gas, eliminando efficacemente i rischi associati a umidità, condensa e guasti superficiali.

Design integrato a tre posizioni che garantisce la sicurezza della manutenzione: l'apertura dell'interruttore ottiene automaticamente l'isolamento; la messa a terra sia affidabile e visivamente verificabile. La protezione della messa a terra è pienamente efficace durante la manutenzione, eliminando i rischi derivanti da tensioni residue o lavori sotto tensione accidentali.

Interblocco meccanico "cinque-prevenzioni" per un funzionamento senza errori: l'interblocco meccanico forzato integrato con logica rigorosa previene tutti gli errori operativi critici a livello fisico.

Commutazione frequente del carico e compatibilità con la rete ad anello: le eccellenti prestazioni di estinzione dell'arco supportano la commutazione di carico di routine e il trasferimento di potenza della rete ad anello, soddisfacendo le esigenze di dispacciamento flessibile delle reti di distribuzione urbana. Completamente sigillato, esente da manutenzione e richiede O&M minimo: l'armadio presenta un design sigillato, a pressione leggermente positiva con un tasso di perdita di gas estremamente basso; non richiede frequenti rifornimenti di gas o smontaggi periodici per la manutenzione, garantendo un funzionamento stabile a lungo termine.

V. Risultati operativi dopo l'adeguamento

Eliminazione completa dei rischi di isolamento: il potente mezzo isolante SF6 previene problemi quali scariche parziali, inseguimenti causati dalla condensa e guasti fase per fase, garantendo che il livello di isolamento dell'apparecchiatura rimanga stabile e conforme a lungo termine.

Commutazione di rete ad anello flessibile e affidabile: la commutazione sotto carico fluida senza archi o erosione dei contatti garantisce operazioni di dispacciamento della rete di distribuzione e di trasferimento del carico sicure e stabili.

Procedure di manutenzione sicure e standardizzate: un isolamento a tre posizioni e un sistema di messa a terra affidabile garantiscono che le condizioni di manutenzione siano pienamente conformi alle norme di sicurezza, eliminando i rischi associati ai lavori su linee sotto tensione.

Apparecchiature a manutenzione zero con tassi di guasto estremamente bassi: non è richiesta alcuna manutenzione ordinaria o rifornimento di gas dopo la messa in servizio; non vi è alcun degrado dovuto all'invecchiamento e l'apparecchiatura mantiene un tasso di integrità operativa del 100%.

Affidabilità dell'alimentazione notevolmente migliorata: elimina i rischi di interruzione causati da difetti delle apparecchiature; consente un rapido isolamento dei guasti e un efficiente trasferimento del carico, riducendo significativamente la durata delle interruzioni del servizio da parte dei clienti e garantendo il successo dell'accettazione secondo i criteri di standardizzazione della rete di distribuzione della rete statale.

VI. Riepilogo del caso

L'interruttore-sezionatore di carico FLN36-12 SF6 è un componente standard fondamentale per unità principali ad anello (RMU) da 10 kV, sottostazioni box, reti di distribuzione urbane e sistemi di distribuzione di energia residenziale. Viene utilizzato principalmente per frequenti commutazioni di carico, sezionamento e interconnessione di linee, isolamento dei guasti e messa a terra per manutenzione. I principali vantaggi includono un isolamento superiore in SF6, un design integrato a tre posizioni, un interblocco a "cinque prevenzioni", l'assenza di manutenzione e la capacità di commutazione sotto carico. A differenza degli interruttori automatici, i sezionatori di carico gestiscono la normale commutazione e l'isolamento del carico anziché interrompere i guasti da cortocircuito, rendendoli dispositivi di commutazione principali sicuri, stabili ed economici all'interno dei sistemi di distribuzione dell'alimentazione della rete ad anello.
