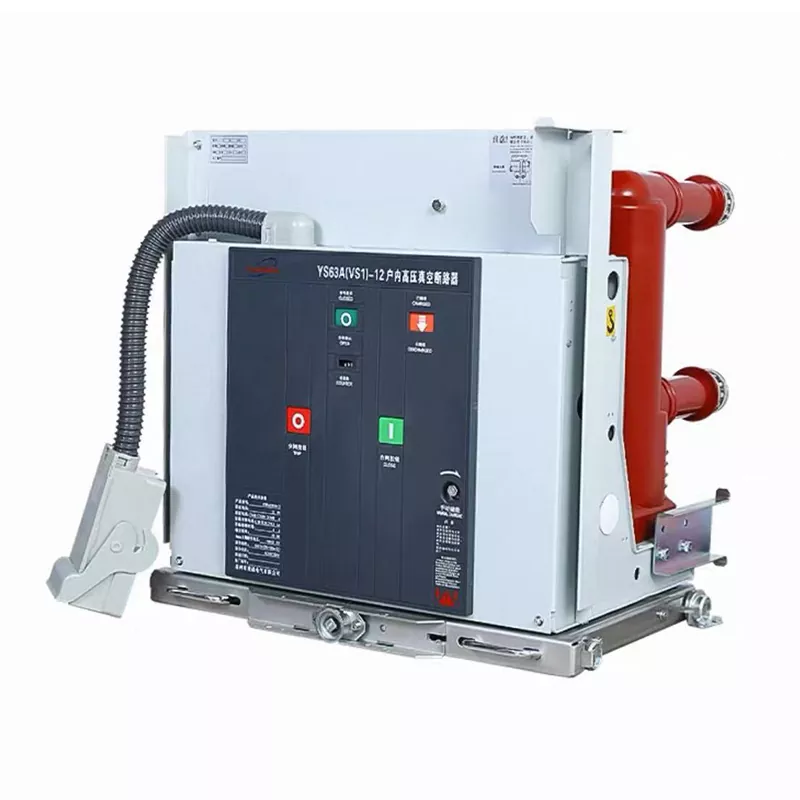

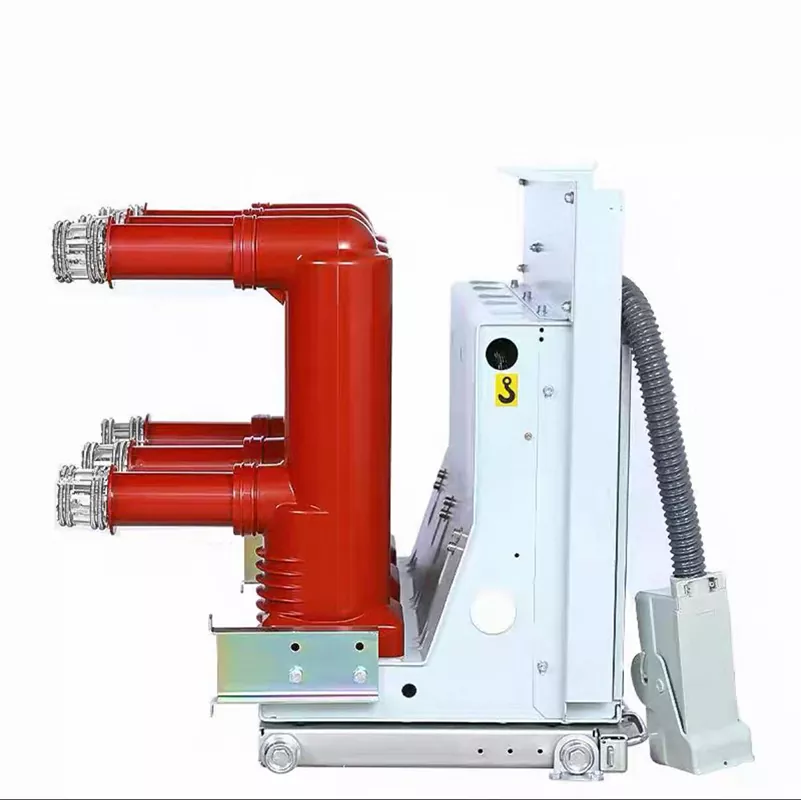

Interruttore automatico in vuoto VS1

Temi che in caso di cortocircuito su una linea ad alta tensione, l'interruttore, a causa della sua insufficiente capacità di estinzione dell'arco, non riesca a interrompere la corrente, provocando la combustione del trasformatore o addirittura un'esplosione? In un ambiente ad alta tensione da 10 kV, l'energia dell'arco è enorme. Gli interruttori automatici tradizionali o gli interruttori ordinari non sono più in grado di soddisfare i severi requisiti di sicurezza delle moderne reti elettriche. L'interruttore automatico in vuoto VS1 di Junray Electrical è stato progettato specificamente per risolvere questo problema fondamentale. Utilizziamo il vuoto come mezzo di estinzione dell'arco e sfruttiamo la sua resistenza di isolamento estremamente elevata e la capacità di estinzione dell'arco per estinguere rapidamente l'arco nel punto di passaggio per lo zero della corrente. Ciò significa che, indipendentemente dalla gravità del guasto da cortocircuito sulla linea, può interrompere in modo affidabile l'alimentazione, impedire l'espansione del guasto ed eliminare completamente le preoccupazioni relative al potere di interruzione dell'alta tensione.

Interruzione dell'arco sottovuoto e protezione precisa

La competitività principale dell'interruttore automatico in vuoto VS1 risiede nel design avanzato della camera di interruzione dell'arco e nell'affidabile meccanismo di azionamento a molla:

Eccezionale capacità di interruzione: utilizzando una camera di interruzione dell'arco a vuoto dedicata, il contattore ha una bassa resistenza di contatto e una breve durata dell'arco. Rispetto alle apparecchiature più vecchie, può interrompere correnti di cortocircuito maggiori (fino a 40 kA), adattandosi perfettamente alle dure condizioni delle linee ad alta tensione da 10 kV, garantendo che possa ancora "rompersi ed estinguersi" in caso di guasti estremi.

Doppio meccanismo di protezione: dotato di precise funzioni di protezione da sovraccarico e cortocircuito. Quando viene rilevata un'anomalia nella corrente di linea, insieme al dispositivo di protezione relè, può disconnettere automaticamente e rapidamente il circuito, proteggendo efficacemente costose apparecchiature ad alta tensione come trasformatori e cavi e prevenendo danni permanenti dovuti a sovracorrente.

Compatibilità standardizzata: Di dimensioni compatte, può essere perfettamente installato sul veicolo, non solo risparmiando spazio interno al quadro elettrico, ma anche rendendo estremamente convenienti la manutenzione e la riparazione, con funzionamento realizzabile semplicemente spingendo o estraendo.

Garanzia di qualità di Junray Electrical

In qualità di produttore professionale con una profonda competenza tecnica, Junray Electrical aderisce rigorosamente agli standard nazionali degli interruttori automatici in vuoto VS1 durante la produzione. La nostra fabbrica è dotata di avanzate linee di fusione e assemblaggio sotto vuoto, che garantiscono che ogni interruttore automatico soddisfi gli standard industriali.

Questo interruttore automatico in vuoto VS1 è dotato di un meccanismo operativo a molla altamente affidabile, con azioni di apertura e chiusura precise e precise, una lunga durata meccanica e un tasso di guasto estremamente basso. Ogni interruttore automatico viene sottoposto a severi debug all'accensione, test di tensione di resistenza alla frequenza di rete, test di resistenza del circuito e test delle caratteristiche meccaniche prima di lasciare la fabbrica, garantendo un funzionamento stabile a correnti nominali che vanno da 630 A a 3150 A, fornendo una protezione di sicurezza ad alta tensione di lunga durata.

Specifiche tecniche

Scenari applicabili:

Distribuzione dell'energia industriale: armadi di ingresso e uscita da 10 kV per fabbriche, protezione di motori e trasformatori di grandi dimensioni.

Edifici commerciali: armadi di ricezione dell'energia ad alta tensione per grattacieli ed edifici per uffici.

Sottostazioni: componenti di protezione principali di varie sottostazioni interne da 10 kV.

Soluzione unica

Scegliere Junray Electrical non significa semplicemente scegliere un fornitore, ma scegliere un partner affidabile per la sicurezza ad alta tensione. Abbiamo un team di professionisti di 50 persone, inclusi 5 ingegneri specializzati in preventivi a tempo pieno, che possono fornirti servizi personalizzati rapidi e precisi.

Promettiamo di offrire una risposta rapida globale 7×24 ore. Se stai cercando un prodotto che si adatti perfettamente all'armadio KYN28, abbia un forte potere di interruzione e sia affidabile, non esitare più. Contattaci immediatamente per ottenere consulenza tecnica e preventivi gratuiti e lascia che Junray Electrical costruisca per te un sistema di distribuzione dell'energia sicuro, stabile ed efficiente.

Panoramica del progetto di retrofit

I. Sintesi del progetto

Questo progetto prevede l'aggiornamento e l'ammodernamento dei quadri ad alta tensione da 10 kV presso la sottostazione da 110 kV di un parco industriale. I pannelli di alimentazione da 10 kV esistenti erano dotati di interruttori automatici in vuoto di vecchio modello, obsoleti, in servizio da molto tempo e affetti da invecchiamento dei meccanismi meccanici. I problemi in loco includevano spesso la bruciatura della bobina di chiusura, l'inceppamento del meccanismo, il guasto dell'accumulo di energia e il mancato funzionamento durante i guasti. Quando si verificavano guasti da cortocircuito, gli interruttori non riuscivano ad eliminare istantaneamente il guasto, provocando l'intervento dei dispositivi di protezione a monte (scatto simpatico). Ciò ha provocato interruzioni di corrente diffuse in tutta l’area, con gravi ripercussioni sulla produzione continua dell’impianto e sull’affidabilità dell’alimentazione elettrica della rete di distribuzione. Gli interruttori obsoleti mostravano capacità di estinzione dell'arco degradate e caratteristiche meccaniche inferiori agli standard, non riuscendo a soddisfare gli attuali requisiti operativi per commutazioni frequenti e rapida eliminazione dei guasti nella rete di distribuzione.

Per risolvere radicalmente i rischi associati al mancato funzionamento, al cattivo funzionamento e ai difetti meccanici dei quadri e per migliorare le capacità di eliminazione dei guasti da cortocircuito, tutti gli interruttori obsoleti nella sottostazione verranno sostituiti con interruttori automatici in vuoto ad alta tensione per interni VS1. Questi fungono da interruttori di protezione del nucleo per il sistema di distribuzione da 10 kV, gestendo la commutazione del carico e la rapida eliminazione dei guasti da sovraccarico e cortocircuito.

II. Problemi prima del retrofit

Frequenti bruciature della bobina di chiusura e inceppamenti del meccanismo: a causa della commutazione errata dell'interruttore ausiliario e delle deviazioni dei limiti meccanici, il circuito non è riuscito a disconnettersi tempestivamente dopo il completamento dell'operazione di chiusura. Ciò ha fatto sì che la bobina rimanesse energizzata e si surriscaldasse, provocando bruciature e frequenti errori di chiusura.

Guasto del meccanismo di accumulo dell'energia e incapacità di eseguire operazioni ripetute: L'invecchiamento o l'inceppamento del microinterruttore di accumulo dell'energia e l'erosione dei contatti hanno impedito l'accumulo automatico dell'energia dopo il rilascio della molla di chiusura. Ciò limitava l'unità a singole operazioni, non riuscendo a soddisfare i requisiti di richiusura.

Mancato funzionamento durante guasti da cortocircuito, con conseguente intervento per simpatia: prestazioni di estinzione dell'arco degradate e velocità di apertura insufficienti hanno impedito la rapida risoluzione dei guasti durante i cortocircuiti di linea. Ciò ha attivato gli interruttori a monte, ampliando così la portata dell'interruzione di corrente.

Invecchiamento e surriscaldamento dei contatti a tulipano: la fatica e la ricottura delle molle dei contatti mobili hanno portato ad una forza di serraggio insufficiente. Il funzionamento a lungo termine ha portato ad una maggiore resistenza dei contatti, causando surriscaldamento dei contatti e rischi di scarica parziale durante i periodi di carico di punta. Elevato carico di lavoro O&M e bassi tassi di superamento dei test: i quadri obsoleti presentano caratteristiche meccaniche che superano i limiti e isolamento degradato; i test preventivi annuali mostrano costantemente che numerosi parametri non soddisfano gli standard, rendendo impossibile eliminare completamente i rischi nascosti.

III. Piano di configurazione dell'attrezzatura

In conformità agli standard di distribuzione ad alta tensione da 10 kV e alle condizioni operative delle sottostazioni, il progetto prevede la sostituzione di tutte le unità con interruttori automatici in vuoto fissi/estraibili VS1. Queste unità utilizzano meccanismi di estinzione dell'arco a vuoto e azionati a molla, offrendo vantaggi quali elevata velocità operativa, lunga durata meccanica, estinzione completa dell'arco e funzionamento esente da manutenzione, fungendo da apparecchiatura di protezione principale per le linee di distribuzione da 10 kV.

Specifiche dell'attrezzatura principale

Modello: Interruttore automatico in vuoto ad alta tensione per interni VS1/1250A-25kA

Tensione nominale: 12kV (adatto per sistemi di distribuzione a media tensione 10kV)

Corrente nominale: 1250 A (soddisfa i requisiti di trasporto di corrente per carichi di impianti pesanti)

Corrente di interruzione di cortocircuito: 25 kA (in grado di eliminare rapidamente gravi guasti di cortocircuito fase-fase e fase-terra)

Mezzo di estinzione dell'arco: interruttore ad alto vuoto (nessun gas libero; nessun rischio di combustione o esplosione)

Meccanismo operativo: meccanismo integrato di accumulo di energia a molla (velocità di apertura/chiusura stabili ed eccellenti caratteristiche meccaniche)

Funzioni di protezione: in grado di interrompere la corrente di carico, la corrente di sovraccarico e la corrente di cortocircuito; possiede una reale capacità di eliminazione dei guasti

Test associati: la verifica post-sostituzione comprende test delle caratteristiche meccaniche, test di tensione di resistenza all'isolamento, controlli della resistenza del circuito e convalida completa dei tempi di apertura/chiusura.

IV. Punti salienti della costruzione e dell'applicazione

Estinzione dell'arco sottovuoto: sicura e priva di rischi: si basa su un ambiente ad alto vuoto per l'estinzione dell'arco; non contiene olio o gas SF6 e non presenta alcun rischio di combustione o esplosione. La velocità di estinzione dell'arco supera di gran lunga quella dei vecchi interruttori a basso livello di olio, garantendo una rimozione dei guasti pulita e completa.

Meccanismo stabile – Elimina la bruciatura della bobina: la logica ottimizzata dell'interruttore ausiliario e i limitatori meccanici assicurano che il circuito venga interrotto nell'istante in cui viene completata l'operazione di chiusura, risolvendo completamente il problema comune della bruciatura della bobina causata da un'eccitazione prolungata.

Accumulo automatico di energia – Supporta la richiusura: i microinterruttori di accumulo di energia ad alta precisione garantiscono un funzionamento sensibile e affidabile; lo stoccaggio automatico dell'energia dopo la chiusura soddisfa i requisiti di richiusura della rete e scenari di funzionamento frequente. Eccellenti prestazioni di contatto e aumento della temperatura controllabile: la struttura di bloccaggio del contatto a tulipano è ottimizzata per garantire una resistenza di contatto stabile; non si verificano surriscaldamenti o scariche parziali durante il funzionamento a pieno carico a lungo termine.

Esente da manutenzione e con una durata estremamente lunga: l'ampolla sottovuoto offre una tenuta stabile e un'usura meccanica minima, eliminando la necessità di rifornimenti periodici di gas o cambi di olio, riducendo così in modo significativo i costi di funzionamento e manutenzione.

V. Risultati operativi dopo l'adeguamento

Eliminazione completa dei problemi di mancato funzionamento e malfunzionamento: le operazioni di apertura e chiusura sono nitide e decise e tutti i parametri caratteristici meccanici soddisfano gli standard; non ci sono problemi di inceppamento del meccanismo o guasto dell'accumulo di energia.

Prevenzione degli interventi a monte e contenimento dell'entità del guasto: i guasti da cortocircuito vengono eliminati in modo preciso e rapido; l'interruttore locale funziona in modo affidabile senza attivare gli interruttori a monte, migliorando significativamente l'affidabilità dell'alimentazione.

Nessun surriscaldamento dell'apparecchiatura e isolamento stabile: la resistenza del circuito è entro i limiti e la qualità del contatto è eccellente; non si verificano surriscaldamenti o rumori di scarico anomali durante i periodi di carico di punta durante tutto l'anno.

Funzionalità di richiusura affidabile: la richiusura automatica ripristina l'alimentazione dopo guasti transitori, riducendo al minimo la durata delle interruzioni per gli utenti.

Test e accettazione riusciti: tutti i test, comprese le caratteristiche meccaniche, l'isolamento, la tensione di resistenza e la capacità di trasporto di corrente, soddisfano gli standard; l'apparecchiatura ha superato con successo i test preventivi e le ispezioni di accettazione della standardizzazione dell'azienda elettrica.

VI. Riepilogo del caso

L'interruttore automatico in vuoto VS1 funge da interruttore di protezione del nucleo per quadri da 10 kV ed è il dispositivo principale nelle reti di distribuzione in grado di interrompere i guasti da cortocircuito. Distinzione fondamentale: mentre l'interruttore-sezionatore a carico FLN36 può solo creare e interrompere correnti di carico, senza capacità di interruzione di cortocircuito, l'interruttore automatico in vuoto VS1 può interrompere correnti di cortocircuito, sovraccarico e carico, fornendo una protezione reale. Offrendo vantaggi quali estinzione dell'arco sottovuoto, stabilità del meccanismo, funzionamento esente da manutenzione, lunga durata ed elevata sicurezza e affidabilità, è attualmente il quadro ad alta tensione più utilizzato e standardizzato per impianti industriali e minerari, complessi residenziali e sottostazioni.

Domande frequenti

Domanda: In quali tipi di armadi è possibile utilizzare questo interruttore automatico in vuoto VS1?

Risposta: È progettato principalmente per quadri elettrici con custodia in metallo CA KYN28 e può anche essere compatibile con XGN2 e altri armadi fissi ad alta tensione. Le sue dimensioni standardizzate e i fori di installazione garantiscono la perfetta compatibilità con i tipi di armadi tradizionali.

Domanda: L'ampolla in vuoto necessita di manutenzione?

Risposta: L'ampolla sottovuoto non richiede manutenzione. È sigillato all'interno di un cilindro isolante e non viene influenzato dalla polvere o dall'umidità esterna. Sono necessari solo controlli regolari delle caratteristiche meccaniche e prove di resistenza del circuito, riducendo significativamente il carico di lavoro di manutenzione.

Domanda: È possibile personalizzare la corrente nominale e il potere di interruzione?

Risposta: Sì, è possibile. Possiamo personalizzare diversi livelli di corrente come 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A e diversi poteri di interruzione come 20 kA, 25 kA, 31,5 kA, 40 kA in base ai requisiti del progetto, per garantire una corrispondenza precisa con i parametri del sistema.
