Junrayfornisce ilArmadio di compensazione della potenza reattiva GGJper aiutare gli impianti industriali a migliorare il fattore di potenza, ridurre le perdite di potenza reattiva e ottimizzare la distribuzione dell'energia a bassa tensione. Progettato per applicazioni con carichi elettrici variabili, questo armadio regola automaticamente la compensazione della potenza reattiva per supportare un funzionamento più stabile del sistema, migliorare l'utilizzo del trasformatore e aiutare le aziende a gestire le spese elettriche in modo più efficace.
Un armadio di compensazione della potenza reattiva GGJ è un componente importante dei sistemi di distribuzione dell'energia a bassa tensione, in particolare nelle fabbriche e nelle strutture commerciali con notevoli carichi induttivi. Commutando i banchi di condensatori in base alle variazioni della domanda elettrica, si compensa la potenza reattiva, si migliora il fattore di potenza e si riduce la corrente non necessaria nelle linee di distribuzione. La scelta della capacità di compensazione, del metodo di controllo e della configurazione di protezione dalle armoniche appropriate aiuta a garantire un funzionamento affidabile e un valore a lungo termine. Questa guida spiega come funziona l'apparecchiatura, le sue specifiche tecniche, i principali vantaggi, le applicazioni tipiche e i fattori che gli acquirenti dovrebbero considerare prima dell'acquisto.

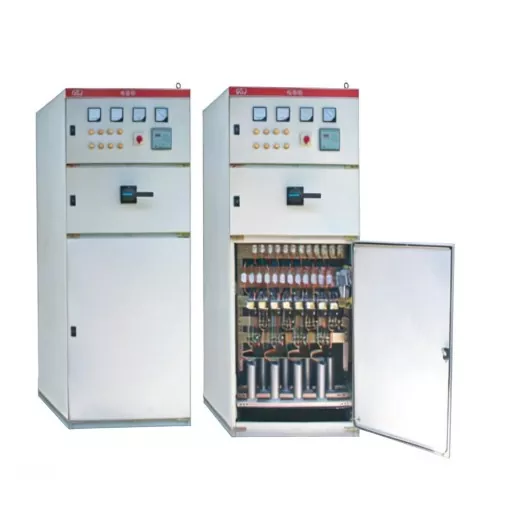

Un armadio di compensazione della potenza reattiva GGJ è un gruppo elettrico a bassa tensione progettato per migliorare il fattore di potenza compensando la potenza reattiva in una rete di distribuzione elettrica. Tipicamente integra banchi di condensatori, componenti di commutazione, un controller di compensazione, dispositivi di protezione e un involucro metallico in un unico sistema coordinato.
Negli impianti industriali, le apparecchiature elettriche come motori a induzione, pompe, compressori e ventilatori richiedono potenza reattiva per stabilire campi magnetici. Sebbene questa potenza sia necessaria per il funzionamento dell'apparecchiatura, un'eccessiva corrente reattiva aumenta la corrente che scorre attraverso cavi e trasformatori senza contribuire direttamente all'output meccanico utile.
L'armadio GGJ risolve questo problema fornendo potenza reattiva capacitiva vicino al sistema di distribuzione. Ciò riduce la quantità di potenza reattiva che deve essere prelevata dalla rete a monte e aiuta a migliorare il fattore di potenza complessivo.
Il prodotto Junray è progettato per i sistemi di distribuzione dell'energia in fabbrica e altre applicazioni in cui la compensazione automatica può supportare la gestione dell'energia e l'utilizzo delle apparecchiature. A seconda delle esigenze del progetto, l'armadio può essere configurato per diverse capacità di compensazione e condizioni di installazione.
Per dettagli sul prodotto e informazioni sulla configurazione, visitare la pagina del prodotto Armadio di compensazione della potenza reattiva GGJ.
Il principio di funzionamento di un armadio di compensazione della potenza reattiva GGJ si basa sull'abbinamento della domanda di potenza reattiva di un carico con un'appropriata alimentazione capacitiva. Questo processo aiuta a ridurre la corrente reattiva non necessaria e migliora il rapporto tra potenza attiva e potenza apparente.
Un controller di compensazione intelligente monitora i parametri elettrici attraverso segnali di misurazione di tensione e corrente. In base al fattore di potenza misurato e alle impostazioni di controllo configurate, determina se è necessario collegare o scollegare stadi condensatori aggiuntivi.
Quando una fabbrica avvia motori o apparecchiature di produzione aggiuntivi, la domanda di potenza reattiva può aumentare. Il controller può commutare gli stadi del condensatore adatti per fornire una compensazione aggiuntiva. Quando l'apparecchiatura si ferma e la domanda diminuisce, il controller può disconnettere le fasi non necessarie per ridurre il rischio di sovracompensazione.
Il fattore di potenza indica l'efficacia con cui un sistema elettrico converte la potenza apparente fornita in potenza attiva. Un fattore di potenza basso generalmente significa che è necessaria più corrente per fornire una determinata quantità di potenza attiva.
Per un sistema monofase semplificato o trifase equilibrato in condizioni sinusoidali, la relazione può essere espressa come:
Fattore di potenza = Potenza attiva / Potenza apparente
Il miglioramento del fattore di potenza può ridurre le perdite legate alla corrente nei cavi e nei trasformatori, a condizione che il sistema sia progettato e gestito in modo appropriato. Il vantaggio effettivo dipende dal profilo di carico esistente, dalla resistenza del conduttore, dalle ore di funzionamento, dalla tariffa elettrica e dalle impostazioni di compensazione.
Nelle installazioni con carichi non lineari significativi, sono importanti anche le misurazioni delle armoniche. I banchi di condensatori possono interagire con l'impedenza del sistema e potenzialmente amplificare determinate armoniche. Una soluzione adeguatamente progettata può quindi richiedere reattori in serie o apparecchiature separate per la mitigazione delle armoniche.
Prima di acquistare un armadio di compensazione della potenza reattiva GGJ, gli acquirenti devono esaminarne la tensione nominale, la frequenza, la capacità di compensazione, la strategia di controllo, la protezione dell'involucro e i materiali di costruzione. Questi parametri determinano se l'apparecchiatura è adatta al sistema di distribuzione elettrica e all'ambiente operativo.
| Parametro | Specifiche del prodotto Junray | Considerazione sulla selezione |
|---|---|---|
| Tensione nominale | CA 380 V | Confermare la compatibilità con la tensione di distribuzione del sito. |
| Frequenza nominale | 50Hz | Abbinare la frequenza dell'alimentazione locale. |
| Capacità di compensazione | 50–500 kvar, personalizzabile | Calcolare la capacità richiesta dalla domanda di carico misurata o valutata. |
| Intervallo di compensazione del fattore di potenza | 0,8–0,99 | Definire l'obiettivo in base ai requisiti dell'utilità e alle condizioni operative. |
| Modalità di commutazione | Commutazione intelligente e dinamica del passaggio per lo zero | Valutare le fluttuazioni del carico e la frequenza di commutazione. |
| Livello di protezione | IP30 | Controllare se l'ambiente di installazione interna è adatto. |
| Materiale del mobile | Acciaio con sezione 8MF e lamiera d'acciaio laminata a freddo con spruzzatura di plastica | Considerare la resistenza strutturale, l'esposizione alla corrosione e l'accesso per la manutenzione. |
| Metodo di installazione | Montaggio a pavimento | Lasciare spazio sufficiente per l'installazione, la ventilazione e la manutenzione. |
Nota: le specifiche si basano sulle informazioni del prodotto di riferimento. Le valutazioni finali, la selezione dei componenti e le modalità di protezione devono essere confermate con Junray rispetto ai requisiti del progetto prima dell'ordine.
Il prodotto supporta diverse disposizioni di compensazione dei condensatori, comprese le configurazioni a stella (Y), a triangolo (Δ) e combinate Y+Δ. Le opzioni di comunicazione elencate per il prodotto includono interfacce RS-232/RS-485 e moduli wireless o GPRS opzionali per la comunicazione remota, a seconda della configurazione selezionata.
Queste opzioni consentono ai progettisti di considerare l'armadio come parte di un più ampio sistema di monitoraggio e gestione della distribuzione dell'energia piuttosto che come un componente isolato.
Un armadio di compensazione della potenza reattiva opportunamente selezionato può offrire numerosi vantaggi operativi e finanziari. I risultati variano in base alle caratteristiche del carico, alla progettazione del sistema e alle politiche locali di fatturazione dell'elettricità.
La commutazione automatica dei condensatori aiuta il sistema di distribuzione a rispondere alle variazioni della domanda di potenza reattiva. Il miglioramento del fattore di potenza può aiutare le strutture a soddisfare i requisiti delle utenze e a ridurre, ove applicabile, i costi legati al fattore di potenza. I risultati effettivi devono essere verificati mediante misurazioni elettriche dopo la messa in servizio.
La corrente reattiva contribuisce alle perdite legate alla corrente nei conduttori e nei trasformatori. Riducendo la corrente reattiva fornita dalle apparecchiature a monte, la compensazione può ridurre queste perdite in condizioni operative adeguate. L'entità della riduzione delle perdite dipende dalla rete elettrica e dall'ubicazione dell'attrezzatura di compensazione.
I trasformatori hanno limiti basati sulla potenza apparente, non solo sulla potenza attiva. Quando la potenza reattiva occupa una parte sostanziale della capacità disponibile, il trasformatore potrebbe avere meno capacità disponibile per carichi attivi aggiuntivi. La correzione del fattore di potenza può liberare una certa capacità di potenza apparente per la domanda di produzione, sebbene la capacità effettiva utilizzabile debba comunque essere verificata rispetto ai valori nominali del trasformatore e ai limiti termici.
La compensazione dinamica può seguire le variazioni causate dagli avviamenti del motore, dalla modifica dei programmi di produzione e dai diversi carichi operativi. La commutazione al passaggio per lo zero ha lo scopo di ridurre i transitori di commutazione in condizioni operative adeguate. Il corretto coordinamento e messa in servizio della protezione rimangono essenziali per prestazioni affidabili.
Una corrente reattiva inferiore, perdite elettriche ridotte e un migliore fattore di potenza possono contribuire a ridurre i costi operativi. A practical investment assessment should compare the cabinet's purchase and installation costs with expected savings, maintenance requirements, operating hours, and the site's electricity tariff structure.
L'armadio di compensazione della potenza reattiva GGJ è adatto per sistemi di distribuzione a bassa tensione in cui i carichi induttivi creano una sostanziale domanda di potenza reattiva. Le applicazioni tipiche includono quanto segue.
Gli impianti con numerosi azionamenti a frequenza variabile, raddrizzatori, saldatrici o altri carichi non lineari dovrebbero valutare la distorsione armonica prima di installare la compensazione convenzionale del condensatore. A seconda dei risultati della misurazione, un armadio con reattori adeguati o un filtro di potenza attiva dedicato potrebbe essere più appropriato per l'applicazione.
Scopri di più sulle soluzioni complementari per la qualità dell'energia sul sito web delle apparecchiature elettriche a bassa tensione di Junray.
Scegliere la giusta cabina di compensazione della potenza reattiva GGJ richiede molto più che selezionare una capacità in base alle dimensioni del trasformatore. Gli ingegneri dovrebbero valutare la domanda effettiva di potenza reattiva, la variazione di carico, le condizioni armoniche, i vincoli di installazione e i requisiti elettrici applicabili.
Raccogli le misurazioni della qualità dell'energia durante periodi operativi rappresentativi. Ove possibile, registrare la potenza attiva, la potenza reattiva, il fattore di potenza, la tensione, la corrente e la variazione del carico. Le misurazioni effettuate solo durante il funzionamento a carico leggero potrebbero non riflettere la compensazione richiesta durante i picchi di produzione.
Un calcolo preliminare comunemente utilizzato per la capacità del condensatore richiesta è:
Qc = P × (tan φ₁ − tan φ₂)
Qui, Qc è la capacità di compensazione richiesta in kvar, P è la potenza attiva in kW, φ₁ è l'angolo del fattore di potenza iniziale e φ₂ è l'angolo del fattore di potenza target.
Questa formula fornisce una stima delle condizioni operative appropriate. Il progetto finale dovrebbe tenere conto della variazione effettiva del carico, dei banchi di condensatori esistenti, delle armoniche, delle condizioni di tensione e del rischio di sovracompensazione.
I carichi che cambiano gradualmente possono essere serviti mediante la commutazione graduale convenzionale, mentre i carichi che variano rapidamente possono richiedere una strategia di compensazione più rapida. Il metodo di commutazione deve essere selezionato in base al profilo di carico e alla configurazione confermata dal produttore.
Laddove sono presenti carichi non lineari, ottenere misurazioni armoniche o una valutazione professionale della qualità dell'energia. Verificare se sono necessari reattori depotenziati, filtri armonici o altre apparecchiature di mitigazione prima di specificare l'armadio.
Prima di emettere un ordine di acquisto, confermare:
Una corretta installazione è essenziale per la sicurezza e l'efficacia di una cabina di compensazione della potenza reattiva GGJ. L'apparecchiatura deve essere installata da personale elettrico qualificato in conformità con i disegni approvati, le istruzioni del produttore e le normative locali applicabili.
Sebbene la compensazione automatica riduca la necessità di commutazione manuale, non elimina la necessità di ispezione. Il personale di manutenzione deve esaminare le temperature operative, i percorsi di ventilazione, i collegamenti elettrici, le condizioni dei condensatori, gli allarmi del controller e i segni di rumore anomalo o surriscaldamento.
L'ispezione e la manutenzione elettrica devono essere eseguite da personale qualificato utilizzando adeguate procedure di isolamento e sicurezza. I condensatori possono mantenere una carica elettrica dopo che l'alimentazione è stata scollegata, pertanto è necessario seguire le procedure di scarica e verifica del produttore prima dell'inizio dei lavori.
La sua funzione principale è migliorare il fattore di potenza fornendo potenza reattiva capacitiva a un sistema di distribuzione a bassa tensione. Ciò può ridurre la corrente reattiva a monte, diminuire le perdite legate alla corrente e aiutare le strutture a conformarsi ai requisiti applicabili del fattore di potenza.
Il prodotto Junray di riferimento elenca una capacità di compensazione di 50–500 kvar, con possibilità di personalizzazione. La valutazione appropriata deve essere determinata dalla domanda di potenza reattiva misurata, dal fattore di potenza target, dal profilo di carico e dalle condizioni armoniche.
Può aiutare a ridurre o evitare penalità legate al fattore di potenza quando il sistema di compensazione è dimensionato e gestito correttamente. Tuttavia, i risultati effettivi della fatturazione dipendono dalle regole tariffarie del servizio di pubblica utilità, dai modelli di domanda e da altri addebiti applicabili. I risparmi dovrebbero essere valutati utilizzando dati specifici del sito piuttosto che ipotizzati in anticipo.
La compensazione riduce principalmente la corrente reattiva e può ridurre le perdite di distribuzione elettrica. Non elimina direttamente l'energia attiva richiesta dalle apparecchiature di produzione. L'eventuale riduzione del consumo di energia attiva dipende dalle perdite evitate e dalle condizioni operative del sistema.
Potrebbe essere adatto, ma gli impianti con azionamenti a frequenza variabile dovrebbero valutare la distorsione armonica e la possibile risonanza prima di selezionare la compensazione del condensatore. A seconda dei risultati, potrebbero essere necessari reattori o apparecchiature dedicate per la mitigazione delle armoniche.
Gli acquirenti devono fornire il fattore di potenza esistente, il carico attivo, il fattore di potenza target, il programma operativo, la tensione nominale ed eventuali misurazioni della qualità dell'alimentazione disponibili. Un ingegnere elettrico o il produttore possono quindi calcolare il requisito preliminare di kvar e confermare una configurazione adeguata.
Fornire la capacità di compensazione, la tensione e la frequenza richieste, i disegni del sistema di distribuzione, le caratteristiche del carico, le informazioni sulle armoniche, i requisiti della custodia, i componenti preferiti, le esigenze di comunicazione e la destinazione. Questi dettagli aiutano il fornitore a preparare una configurazione che corrisponda al progetto.
Un armadio di compensazione della potenza reattiva GGJ può rappresentare un investimento prezioso per le strutture industriali e commerciali che cercano un migliore fattore di potenza, una corrente reattiva inferiore, un migliore utilizzo del trasformatore e una distribuzione a bassa tensione più efficiente. La sua efficacia dipende da un'accurata selezione della capacità, da un adeguato controllo della commutazione, da una valutazione delle armoniche, da una corretta installazione e da un'ispezione continua. Valutando la domanda elettrica effettiva e i requisiti del progetto prima dell'acquisto, le aziende possono scegliere una soluzione di compensazione che supporti un funzionamento affidabile e un valore misurabile a lungo termine.
Junray offre armadi di compensazione della potenza reattiva GGJ per applicazioni di distribuzione dell'energia industriale, con capacità di compensazione configurabile e opzioni di controllo per soddisfare le diverse esigenze di progetto. Se stai progettando una nuova installazione o rinnovando un impianto elettrico esistente,contattacioggi per discutere le vostre esigenze tecniche, richiedere un preventivo personalizzato e trovare una soluzione di compensazione della potenza reattiva adatta alla vostra struttura.
