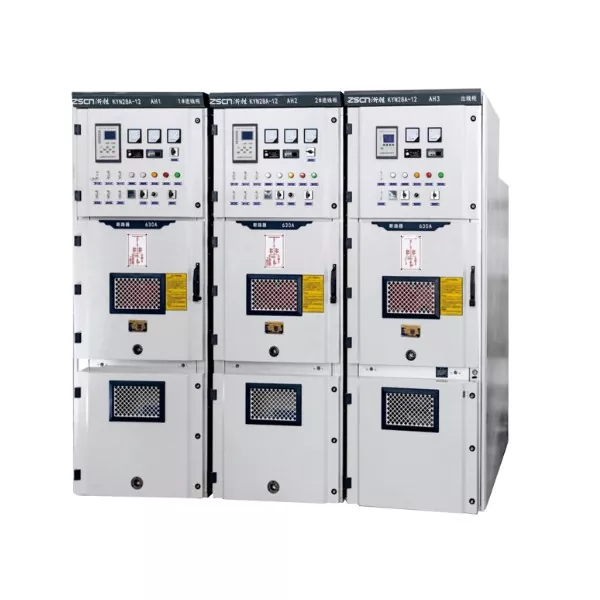

Il quadro elettrico CA con custodia in metallo KYN28-24 è un quadro elettrico estraibile corazzato con custodia in metallo appositamente sviluppato da Junray Electrical per la rete elettrica da 20 kV. Supera la limitazione dei tradizionali armadi a montaggio medio da 12 kV che non possono essere adattati al sistema di tensione da 20 kV. Con una tensione nominale di 24 kV come parametro principale, crea una soluzione di distribuzione dell'alimentazione CA trifase a 50 Hz per interni professionale e affidabile. L'attrezzatura adotta una struttura a carretto a montaggio medio e il corpo dell'armadio è lavorato con precisione da piastre di acciaio zincato alluminato. La struttura complessiva è divisa in quattro scomparti indipendenti: camera sbarre, camera interruttore, camera cavi e camera strumenti. Ogni area è fisicamente isolata, garantendo la stabilità del funzionamento ad alta tensione dal punto di vista strutturale. Essendo un'apparecchiatura di distribuzione dell'energia dedicata per la rete elettrica da 20 kV, la sua progettazione e produzione sono pienamente conformi ai rigorosi standard degli scenari di distribuzione dell'energia ad alta tensione. Dalla configurazione dell'isolamento, alle prestazioni di protezione fino agli interblocchi di sicurezza, tutto è personalizzato in base ai requisiti del sistema da 20 kV, rendendolo l'apparecchiatura di distribuzione dell'energia standard per sottostazioni da 20 kV e grandi progetti industriali.
|
Tensione nominale |
CA 24KV |
|
Frequenza nominale |
50Hz |
|
Corrente nominale |
630A~4000A |
|
Corrente nominale di tenuta a breve termine |
31,5kA/40kA/50KA |
|
Classe di protezione |
Struttura IP5X |
|
Metodo di installazione della struttura estraibile montata al centro |
Da pavimento |
L'apparecchiatura ha una tensione nominale di 24 kV CA, in grado di gestire stabilmente la richiesta di trasmissione ad alta tensione di una rete elettrica da 20 kV. Rispetto al tradizionale armadio centrale da 12 kV, il livello di tensione è stato raddoppiato, risolvendo completamente il problema principale che le apparecchiature ordinarie non possono adattarsi alla rete elettrica da 20 kV e soddisfacendo i requisiti di distribuzione e controllo dell'energia in scenari ad alta tensione. In combinazione con i componenti di isolamento dedicati da 24 kV e le sbarre in rame ispessito, le prestazioni di isolamento e la capacità di trasporto di corrente vengono migliorate simultaneamente, garantendo il funzionamento sicuro a lungo termine del circuito ad alta tensione.
L'armadio del quadro metallico CA KYN28-24 ha un livello di protezione IP5X, che è superiore allo standard IP4X comunemente adottato dagli armadi a montaggio centrale da 12 kV. Può bloccare completamente l'intrusione di polvere e resistere all'erosione dell'umidità ambientale. La struttura dell'armadio completamente sigillata combinata con componenti di tenuta dedicati può comunque proteggere i componenti interni ad alta tensione da interferenze esterne in ambienti industriali polverosi e con elevata umidità, sottostazioni esterne, ecc., mantenendo stabili le prestazioni di isolamento e conduttività e prolungando la durata di servizio dell'apparecchiatura.
La corrente nominale ammissibile di breve durata copre tre livelli: 31,5 kA, 40 kA e 50 kA. Può resistere al massimo impatto di corrente di cortocircuito di 50 kA, superando di gran lunga gli standard di tolleranza delle normali apparecchiature da 12 kV. Quando una rete elettrica presenta un guasto da cortocircuito, può sopportare rapidamente la grande corrente istantanea, evitando la deformazione dell'armadio, la rottura dell'isolamento e altri problemi, garantendo l'integrità dell'apparecchiatura durante i guasti della rete elettrica e fornendo un supporto affidabile per la protezione del sistema elettrico.
È dotato di doppi interblocchi meccanici ed elettrici per ottenere cinque funzioni preventive: impedire la trazione del carrello con carico, impedire l'attivazione e la chiusura errata dell'interruttore, impedire la chiusura dell'interruttore di terra con alimentazione, impedire l'ingresso nei compartimenti sotto tensione con alimentazione e impedire la chiusura dell'interruttore quando l'interruttore di terra è chiuso. Ciò elimina alla radice il rischio di operazioni errate e garantisce la sicurezza del personale di manutenzione. Il carrello montato al centro può essere ritirato in modo indipendente e la manutenzione a circuito singolo non richiede l'arresto dell'intero sistema, consentendo una manutenzione continua e adatta a scenari con requisiti estremamente elevati di continuità di alimentazione.
In quanto linee principali in entrata e in uscita e apparecchiature di misurazione di una sottostazione della rete elettrica da 20 kV, svolge i compiti di ricezione, distribuzione e controllo dell'energia elettrica ad alta tensione, soddisfacendo i requisiti di distribuzione dell'energia stabile del lato ad alta tensione della sottostazione.
Adatto per il sistema di distribuzione dell'alimentazione principale da 20 kV di grandi parchi industriali, fornisce supporto di alimentazione ad alta tensione per più fabbriche e officine all'interno del parco, garantendo alimentazione continua e controllo sicuro per la produzione industriale.
Distribuzione dell'energia per data center di grandissime dimensioni
Il quadro elettrico CA con custodia in metallo KYN28-24 può essere applicato alla distribuzione di alimentazione ad alta tensione da 20 kV di data center IDC di grandi dimensioni, soddisfacendo i requisiti di alimentazione ininterrotta dei data center e fornendo alimentazione affidabile ad alta tensione per carichi principali come cluster di server e sistemi di raffreddamento.
Servendo progetti di distribuzione di energia a 20 kV per grandi progetti infrastrutturali come aeroporti, hub ferroviari ad alta velocità e grandi spazi, è adatto per le richieste di energia ad alta tensione durante le fasi di costruzione e funzionamento dei progetti, garantendo il funzionamento stabile del sistema di alimentazione.
Fornire soluzioni di distribuzione dell'energia a livello di 20 kV per fabbriche con requisiti di alta tensione come la produzione di acciaio, prodotti chimici ed elettronici, soddisfacendo i requisiti di alimentazione e protezione per apparecchiature di produzione di grandi dimensioni e motori ad alta tensione.
Junray Electrical è una fabbrica professionale e fornitore di quadri elettrici con custodia in metallo CA KYN28-24 in Cina. Da molti anni siamo profondamente impegnati nella ricerca e nella produzione di apparecchiature di distribuzione dell'energia ad alta tensione e disponiamo di un sistema completo di ricerca, produzione e ispezione dei prodotti. Il prodotto KYN28-24 segue gli standard internazionali e nazionali come IEC298 e GB3906 durante tutto il processo di progettazione e produzione. I componenti principali sono selezionati da marchi di alta qualità del settore. Ogni dispositivo viene sottoposto a severi test di resistenza alla tensione, isolamento e interblocco prima di lasciare la fabbrica per garantire la conformità delle prestazioni. Disponiamo di un team tecnico professionale in grado di fornire soluzioni personalizzate in base alle effettive esigenze della rete elettrica da 20 kV del cliente. Allo stesso tempo, offriamo un servizio a ciclo completo che copre l'installazione e la messa in servizio, la formazione sul funzionamento e sulla manutenzione e la riparazione post-vendita.
1. KYN28-24 può sostituire direttamente il quadro da 12 kV a montaggio medio?
La tensione nominale di KYN28-24 è 24kV, progettata specificamente per una rete elettrica da 20kV. I suoi parametri di isolamento e la struttura dell'armadio sono tutti adatti a livelli di alta tensione. Il quadro da 12 kV a montaggio medio è applicabile solo alle reti elettriche da 12 kV o inferiori. I livelli di tensione non corrispondono e non possono essere utilizzati in modo intercambiabile.
2. Quali condizioni ambientali specifiche può sopportare il quadro metallico CA KYN28-24 con livello di protezione IP5X?
La protezione IP5X può impedire completamente l'ingresso di polvere e resistere anche ai getti d'acqua a bassa pressione da tutte le direzioni. È adatto per officine industriali polverose e con umidità elevata, sottostazioni esterne, sale di distribuzione sotterranee, ecc. e non sono necessarie strutture di protezione aggiuntive.
3. Quali sono i vantaggi della struttura del carretto di tipo intermedio per la manutenzione?
Il carretto può essere ritirato autonomamente. In caso di guasto di un singolo circuito, è necessario ritirare per la manutenzione solo il carrello corrispondente, mentre gli altri circuiti continuano a funzionare. Ciò consente la manutenzione senza interruzioni di corrente, riducendo significativamente i tempi di inattività ed è adatto a scenari come ospedali, data center e trasporti ferroviari in cui non sono consentite interruzioni di corrente.
4. Qual è l'intervallo di corrente nominale che questo prodotto può supportare?
La corrente nominale dell'apparecchiatura copre da 630 A a 4000 A. È possibile scegliere la specifica di corrente corrispondente in base ai requisiti di carico del cliente, soddisfacendo le diverse esigenze di corrente che vanno dalla piccola distribuzione di energia ai grandi progetti industriali.
Questo progetto prevede la costruzione di un nuovo sistema di distribuzione di energia ad alta tensione da 20 kV per una base di produzione industriale su larga scala specializzata in nuovi materiali. La struttura ospita linee di produzione per carichi pesanti dotate di apparecchiature di frantumazione, macinazione ed essiccazione su larga scala azionate da azionamenti a frequenza variabile (VFD), creando condizioni operative di carico elevato e di carico d'urto. La rete regionale utilizza uno standard di distribuzione di 20 kV (distinto dai convenzionali 10 kV); le apparecchiature originariamente progettate per la classe 12 kV non avevano sufficiente capacità di resistenza alla tensione e margini di isolamento, non soddisfacendo i requisiti di protezione da sovratensione del sistema e funzionamento sicuro.
Per soddisfare il livello di tensione di 20 kV, migliorare l'isolamento del sistema e resistere alla polvere industriale e alle condizioni di sovratensione, il progetto utilizza quadri ad alta tensione estraibili rivestiti in metallo KYN28-24 in tutta la sottostazione. Queste unità fungono da apparecchiatura principale per le linee principali in ingresso, i collegamenti con congiuntore, gli alimentatori e la protezione dei trasformatori, garantendo una produzione continua e pesante in tutta la struttura.
Disadattamento del livello di tensione: la rete regionale funziona a 20 kV; gli armadi KYN28-12 standard non hanno la necessaria resistenza alla tensione nominale, presentando rischi di guasto dielettrico e scariche elettriche e sono quindi assolutamente inadatti.
Sovratensione industriale frequente: l'avvio/arresto frequente di motori di grandi dimensioni e la commutazione di VFD generano elevate sovratensioni operative, richiedendo margini di isolamento eccezionali.
Ambiente di lavoro difficile: gli elevati livelli di polvere nelle officine di produzione e le significative fluttuazioni della temperatura diurna rendono gli armadi standard soggetti all'accumulo di polvere, al tracciamento della superficie e all'invecchiamento accelerato dell'isolamento.
Requisiti di elevata affidabilità: le linee di produzione funzionano continuamente (24 ore su 24, 7 giorni su 7) senza consentire interruzioni di corrente diffuse; un design estraibile è essenziale per una rapida manutenzione e sostituzione dei componenti.
Elevata precisione nella protezione dei relè: le apparecchiature per impieghi gravosi impongono requisiti severi sulla protezione da cortocircuito, protezione da sovraccarico e sensibilità delle operazioni di sgancio istantaneo.
In conformità con gli standard di rete da 20 kV e le condizioni operative industriali gravose, la sala di distribuzione ad alta tensione è uniformemente equipaggiata con quadri estraibili rivestiti in metallo KYN28-24. Le unità sono dotate di interruttori automatici sotto vuoto, relè di protezione intelligenti basati su microprocessore, meccanismi di funzionamento elettrici e canali di scarico della pressione indipendenti, soddisfacendo i severi requisiti di isolamento, capacità di resistenza alla tensione e sicurezza. Specifiche principali dell'attrezzatura
Modello: Quadro metallico CA rimovibile corazzato KYN28-24
Tensione nominale: 24kV (compatibile con sistemi di distribuzione 20kV)
Livello di isolamento nominale: tensione di resistenza alla frequenza industriale 65 kV; tensione di tenuta all'impulso di fulmine 125kV; margine di isolamento significativamente superiore rispetto ai quadri da 12kV
Corrente nominale: 1250 A/1600 A
Corrente di tenuta di breve durata: 25 kA/4 s
Struttura dell'armadio: rivestito in metallo, completamente chiuso, con quattro scomparti separati in modo indipendente (scomparti sbarre, interruttori automatici, cavi e strumenti)
Modalità operativa: tipo camion rimovibile; presenta tre posizioni: Servizio, Test e Isolato
Caratteristiche di sicurezza: doppio interblocco meccanico ed elettrico; Sistema di interblocco "Five-Prevention" per prevenire errori operativi; canali di scarico della pressione indipendenti
Grado di protezione: IP4X (a prova di polvere e di oggetti estranei); adatto per ambienti industriali difficili
Elevato isolamento per reti da 20 kV: l'elevata tensione nominale di tenuta di 24 kV risolve i problemi relativi alla sovratensione e all'isolamento insufficiente nei sistemi da 20 kV, prevenendo efficacemente scariche elettriche e incidenti dovuti a guasti.
Struttura sicura e separata in modo indipendente: i compartimenti funzionali sono completamente isolati; un guasto in un singolo circuito non si propagherà alla sbarra collettrice o agli armadi adiacenti, mantenendo controllabile la portata del guasto.
Sostituzione rapida del carrello: il carrello dell'interruttore può essere ritirato e sostituito con uno di riserva; le riparazioni di emergenza non richiedono interruzioni di corrente prolungate, garantendo il funzionamento continuo della linea di produzione.
Interblocco completo "cinque-prevenzioni": previene efficacemente incidenti elettrici critici come apertura/chiusura errata, chiusura con l'interruttore di messa a terra inserito o apertura della porta sotto tensione, garantendo un'elevata sicurezza durante il funzionamento e la manutenzione.
Adatto per condizioni industriali polverose: la struttura dell'armadio completamente chiusa resiste efficacemente alla polvere e alla condensa prevenendo l'invecchiamento dell'isolamento, garantendo un funzionamento stabile a lungo termine.
Isolamento stabile e affidabile: il design ad alta tensione di tenuta da 24 kV è perfettamente adatto alla rete da 20 kV dell'impianto e alle sovratensioni di commutazione industriali; dalla messa in servizio non si sono verificati scariche elettriche, guasti o guasti all'isolamento.
Forte capacità di isolamento dei guasti: la struttura del compartimento indipendente impedisce completamente la propagazione dei guasti; le operazioni di protezione sono precise, senza casi di intervento intempestivo o mancato intervento. Efficienza di manutenzione notevolmente migliorata: presenta un design di tipo carrello estraibile che consente una rapida sostituzione con un'unità di ricambio, riducendo i tempi di fermo per manutenzione di oltre l'80%.
Durata prolungata delle apparecchiature: la struttura a prova di polvere, umidità e invecchiamento garantisce l'idoneità agli ambienti industriali difficili e si traduce in un tasso di guasto estremamente basso.
Supporta la produzione continua per impieghi gravosi: gestisce in modo affidabile i carichi di apparecchiature a frequenza variabile (VFD) ad alto impatto e per impieghi gravosi in tutta la struttura, garantendo un'alimentazione elettrica ininterrotta 24 ore su 24 per la produzione.
Il quadro ad alta tensione KYN28-24 è un modello premium progettato specificamente per sistemi di distribuzione dell'energia da 20 kV, siti industriali pesanti e condizioni operative di sovratensione elevata. Rispetto ai quadri standard da 12 kV, offre margini di isolamento superiori, valori nominali di tenuta alla tensione più elevati, robusta resilienza alle sovratensioni, interblocchi di sicurezza completi e facilità di manutenzione. Risolve efficacemente i problemi critici associati ai progetti industriali da 20 kV, come disadattamenti dei livelli di tensione, isolamento insufficiente e tassi di guasto elevati, rendendolo la scelta standard preferita per i sistemi di distribuzione da 20 kV in settori quali nuovi materiali, prodotti chimici, miniere e parchi industriali su larga scala.
