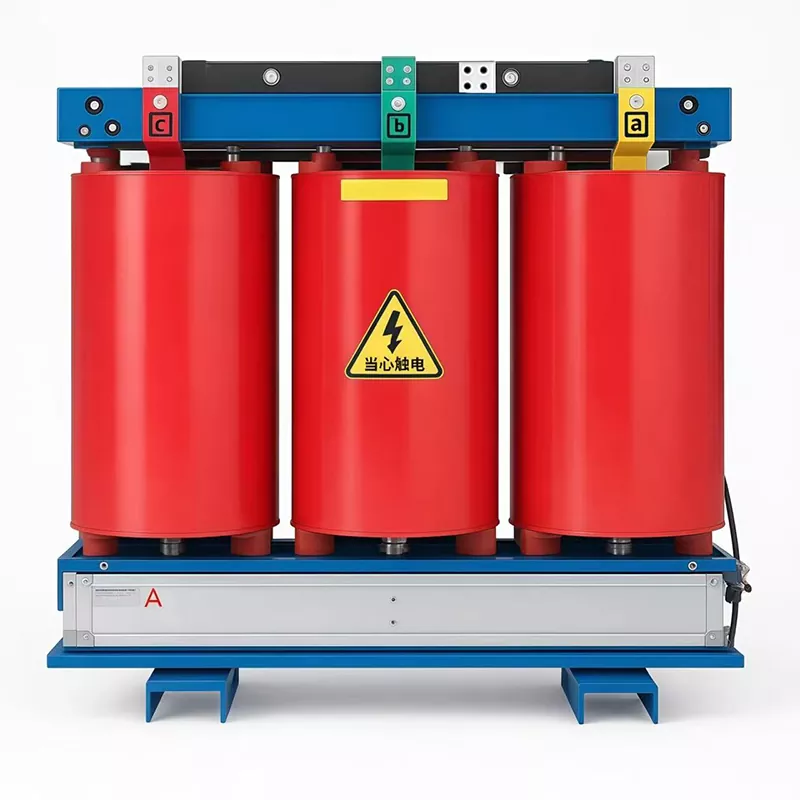

Trasformatore a secco

Il trasformatore elettrico a secco Junray è un trasformatore di potenza in resina colata, privo di olio, progettato specificatamente per applicazioni di distribuzione interna in cui la sicurezza antincendio, il funzionamento esente da manutenzione e la bassa rumorosità sono requisiti critici. La capacità nominale varia da 100 kVA a 3150 kVA, con alta tensione 10 kV e bassa tensione 0,4 kV. Dotato di avvolgimenti incapsulati in resina epossidica, isolamento di Classe F e un sistema di controllo intelligente della temperatura, fornisce eccezionale resistenza al fuoco, protezione dall'umidità e capacità di resistenza ai cortocircuiti. Con perdite inferiori di circa il 10% rispetto ai trasformatori standard in olio, garantisce un notevole risparmio energetico nel funzionamento a lungo termine. Adatto per centri commerciali, ospedali, edifici per uffici, data center e sale di distribuzione sotterranee dove lo spazio è limitato e le norme di sicurezza antincendio sono rigorose.

Quali sono i vantaggi del nostro trasformatore a secco?

Sicurezza antincendio: progettata per uso interno, questa unità non contiene olio isolante e vanta un'eccezionale resistenza al fuoco. Può essere installato direttamente all'interno delle sale di distribuzione elettrica interne, eliminando la necessità di costruire una cabina di trasformazione antincendio separata e dedicata. Ciò lo rende perfettamente adatto agli ambienti interni con rigorosi requisiti di sicurezza antincendio, come centri commerciali, edifici per uffici e ospedali, dove il rischio di perdite di olio e conseguenti incendi è una preoccupazione primaria.

Esente da manutenzione: a differenza dei trasformatori a bagno d'olio che richiedono cambi d'olio periodici e ispezioni di qualità, questa unità è completamente esente da manutenzione. Ciò riduce significativamente i costi di manutenzione a lungo termine, rendendolo la scelta ideale per i luoghi in cui l'accesso per la manutenzione ordinaria è difficile o scomodo.

Basse perdite: funzionamento efficiente dal punto di vista energetico: utilizzando un nucleo in acciaio al silicio di alta qualità, questo trasformatore presenta una perdita di potenza molto bassa, circa il 10% inferiore a quella dei trasformatori standard a bagno d'olio. Nel lungo termine, ciò si traduce in un sostanziale risparmio di energia elettrica e dimostra significativi vantaggi in termini di efficienza energetica.

Elevata affidabilità: Basso tasso di guasto: Dotata di avvolgimenti incapsulati in resina epossidica, l'unità offre proprietà di isolamento superiori nonché un'eccellente resistenza all'umidità e ai contaminanti. Ciò garantisce un funzionamento altamente stabile e un tasso di guasto eccezionalmente basso, inferiore di circa il 30% rispetto a quello dei trasformatori immersi in olio, rendendolo la soluzione perfetta per le applicazioni interne.

Parametro del prodotto

Dettagli di precisione artigianale

1. Avvolgimenti in resina epossidica: gli avvolgimenti sono incapsulati in resina epossidica, offrendo isolamento superiore, resistenza all'umidità e agli agenti contaminanti e maggiore sicurezza antincendio.

2. Sistema di raffreddamento ad aria: presenta un meccanismo di raffreddamento ad aria che elimina la necessità di olio isolante, non richiede manutenzione e garantisce la sicurezza antincendio.

3. Sistema di controllo intelligente della temperatura: un sistema intelligente che monitora automaticamente le temperature degli avvolgimenti; Il trasformatore a secco attiva un allarme in caso di surriscaldamento, garantendo così la sicurezza operativa.

4. Installazione standardizzata: progettato per un'installazione standardizzata, consentendo il posizionamento diretto all'interno delle stanze di distribuzione dell'energia interna per la massima comodità.

Applicazione del prodotto

Distribuzione elettrica nei centri commerciali: la distribuzione elettrica interna per i centri commerciali richiede rigorosi standard di sicurezza antincendio.

Distribuzione elettrica ospedaliera: la distribuzione elettrica interna per gli ospedali richiede rigorosi standard di sicurezza antincendio.

Distribuzione dell'energia negli edifici adibiti ad uffici: la distribuzione dell'energia negli edifici adibiti ad uffici richiede rigorosi standard di sicurezza antincendio.

Distribuzione dell'energia in fabbrica: la distribuzione dell'energia interna per le fabbriche non richiede manutenzione.

Panoramica del progetto di retrofit

Profilo del progetto

Questo progetto prevede la costruzione di una nuova sala di distribuzione elettrica sotterranea per un complesso urbano su larga scala comprendente un centro commerciale, grattacieli per uffici, un parcheggio sotterraneo, un cinema e strutture di ristorazione di supporto. Classificata come area ad alta occupazione con requisiti di carico energetico di "Livello 1", la sala di distribuzione si trova al piano interrato dell'edificio. Il piano iniziale di utilizzare trasformatori tradizionali immersi in olio presentava problemi quali potenziali perdite di olio, rischi di incendio, ingombro elevato, funzionamento e manutenzione complessi e rumore eccessivo, non rispettando le norme ambientali e di sicurezza antincendio per le strutture sotterranee. Invece, il progetto utilizza trasformatori a secco con fusione di resina epossidica SCB13 come unità di distribuzione primaria. Questi trasformatori forniscono energia per le operazioni quotidiane, tra cui alimentazione generale, illuminazione, aria condizionata centralizzata e sistemi di sicurezza antincendio, in tutto il complesso commerciale, garantendo un funzionamento sicuro e ininterrotto 24 ore su 24.

Sfide pre-installazione e motivazioni della selezione

Gli spazi chiusi sotterranei hanno requisiti di sicurezza antincendio estremamente severi; I trasformatori immersi in olio comportano rischi di incendi dovuti a petrolio e inquinamento correlato alle perdite, non rispettando gli standard di accettazione della difesa aerea civile e della sicurezza antincendio.

Le aree ad alta densità richiedono bassa rumorosità e rispetto ambientale; i trasformatori immersi in olio generano rumori e odori significativi, che possono facilmente portare a reclami.

I carichi di climatizzazione estiva sono concentrati e volatili, creando elevati rischi di aumento della temperatura; il sistema richiede una robusta capacità di sovraccarico e un preciso monitoraggio della temperatura.

Lo spazio sotterraneo è limitato e necessita di trasformatori compatti che consentano il montaggio diretto a pavimento in ambienti interni e non richiedano ispezioni o manutenzioni di routine in loco.

È richiesta un'elevata affidabilità complessiva dell'alimentatore; non sono accettabili interruzioni prolungate per manutenzione e l'impianto deve essere dotato di protezioni di sicurezza e resistenza al cortocircuito.

Configurazione dell'attrezzatura

Modello: trasformatore a secco in resina colata SCB13-1600kVA 10kV/0,4kV

Quantità: 4 unità; gestiti separatamente con funzionalità di backup reciproco

Struttura: Isolamento completo in resina epossidica; dotato di monitoraggio della temperatura, raffreddamento con ventola assiale e custodia protettiva IP30

Parametri chiave: tensione nominale 10±2×2,5%/0,4kV; tensione di impedenza 6%; Isolamento in classe F; monitoraggio della temperatura integrato, allarme di sovratemperatura e protezione da sovratemperatura

Luogo di installazione: Sala di distribuzione sotterranea dedicata (Livello B1); montaggio diretto a pavimento per interni; non è necessario alcun pozzo di olio resistente al fuoco

Caratteristiche ausiliarie: controller intelligente della temperatura, sistema di raffreddamento con ventola e misure di riduzione delle vibrazioni/rumore per ridurre al minimo il rumore di funzionamento

Punti salienti dell'applicazione

A prova di fuoco ed esplosione, adatto per ambienti sotterranei: il design oil-free con isolamento in resina epossidica ignifuga elimina i rischi di incendio e perdite; è conforme alle norme di sicurezza antincendio ed è ideale per il funzionamento a lungo termine in spazi sotterranei chiusi.

Basso rumore e basse perdite: serie SCB13. La struttura centrale ad alta efficienza e risparmio energetico con riduzione del rumore integrata garantisce un rumore di funzionamento significativamente più basso, senza causare disturbi alle operazioni dei centri commerciali o agli ambienti degli uffici.

Esente da manutenzione e facile da usare: elimina la necessità di filtraggio, sostituzione o campionamento periodico dell'olio; richiede solo ispezioni visive e della temperatura di routine, riducendo drasticamente i costi di gestione e manutenzione.

Elevata resistenza al cortocircuito e funzionamento stabile: presenta una struttura in fusione integrata con elevata resistenza meccanica in grado di resistere agli shock da cortocircuito del sistema; il controllo intelligente della temperatura monitora le temperature degli avvolgimenti in tempo reale per prevenire guasti dovuti al surriscaldamento.

Ingombro compatto e layout flessibile: non richiede pozzi petroliferi o complessi sistemi antincendio, risparmiando spazio di ingegneria civile nelle sale di distribuzione sotterranee.

Prestazioni operative

Durante l'anno non si sono verificati perdite di olio, incendi o guasti all'isolamento; superato con successo le ispezioni di sicurezza antincendio e di accettazione della distribuzione di energia, garantendo un funzionamento sicuro e conforme della sala di distribuzione sotterranea.

Il controllo del rumore ha soddisfatto gli standard; l'ambiente del centro commerciale è rimasto indisturbato dal rumore del trasformatore e non ci sono state lamentele da parte dei residenti.

Funzionamento stabile durante i picchi di carico estivo del condizionamento dell'aria; il sistema di controllo della temperatura ha dissipato il calore in modo efficace senza interventi per temperatura eccessiva e la qualità della tensione è rimasta stabile, garantendo il funzionamento affidabile dell'aria condizionata centralizzata, degli ascensori e delle apparecchiature di sicurezza antincendio.

Le perdite complessive sono state significativamente ridotte rispetto ai trasformatori più vecchi, con conseguente notevole risparmio energetico durante il funzionamento a lungo termine.

Comoda risoluzione dei problemi e manutenzione: la temperatura e lo stato degli avvolgimenti possono essere controllati rapidamente e i cicli di manutenzione sono brevi, garantendo un'alimentazione ininterrotta per le operazioni del complesso.

Riepilogo del caso

I trasformatori fusi a secco in resina epossidica sono la scelta preferita per la distribuzione di energia interna in aree ad alto traffico come strutture sotterranee, complessi commerciali, ospedali, scuole, data center ed edifici residenziali a molti piani. Con caratteristiche quali sicurezza antincendio oil-free, bassa rumorosità, efficienza energetica, ingombro compatto ed elevata affidabilità, risolvono efficacemente i rischi di sicurezza antincendio e le sfide O&M associate alla distribuzione di energia interna, soddisfacendo al contempo i requisiti del codice di bioedilizia urbana e di sicurezza antincendio.

Scegli Junray Elettrico

Junray Electrical aderisce rigorosamente agli standard nazionali nella produzione dei suoi trasformatori a secco. Ogni unità è sottoposta a rigorosi test di resistenza alla tensione, perdita e controllo della temperatura per garantire un funzionamento stabile e sicuro. Offriamo opzioni di personalizzazione sia per la capacità che per la tensione, permettendoci di personalizzare un trasformatore di tipo a secco dedicato specificamente ai vostri requisiti di distribuzione dell'alimentazione interna, garantendo una soluzione perfetta per le vostre esigenze.

Junray Electrical è un produttore certificato con un sistema completo di garanzia della qualità. Le nostre certificazioni chiave includono:

ISO 9001 – Certificazione internazionale del sistema di gestione della qualità, che garantisce una qualità costante del prodotto e un miglioramento continuo.

CE – Conformità agli standard europei in materia di salute, sicurezza e protezione ambientale, che consente ai nostri prodotti di entrare nel mercato dell’UE.

CCC – China Compulsory Certification, obbligatoria per i prodotti elettrici venduti nel mercato cinese.

CQC – Certificazione di qualità cinese, che dimostra la conformità agli standard nazionali per la sicurezza e le prestazioni elettriche.

CNAS – Servizio nazionale cinese di accreditamento per la valutazione della conformità, che convalida le nostre capacità interne di test e calibrazione.

Tutti i trasformatori a secco sono prodotti e testati in conformità con gli standard applicabili di queste certificazioni, garantendo prestazioni affidabili, qualità costante e regolare accettazione del progetto.

Domande frequenti

Q1: Qual è la differenza principale tra trasformatori a secco e trasformatori a bagno d'olio?

R: I trasformatori a secco utilizzano avvolgimenti incapsulati in resina epossidica con raffreddamento ad aria, senza olio isolante. Sono ignifughi, esenti da manutenzione e adatti per l'installazione interna. I trasformatori immersi in olio utilizzano olio isolante per il raffreddamento e richiedono cambi d'olio periodici, rendendoli più adatti per applicazioni esterne. I trasformatori a secco sono la scelta preferita per ambienti interni con severi requisiti di sicurezza antincendio come centri commerciali, ospedali ed edifici per uffici.

Q2: Questo trasformatore può essere installato direttamente all'interno senza una sala trasformatore separata?

R: Sì. Poiché l'unità non contiene olio isolante ed è dotata di isolamento in resina epossidica ignifuga, non presenta rischi di incendio dovuti a perdite di olio. Può essere installato direttamente nelle sale di distribuzione interne senza la necessità di una cabina di trasformazione antincendio dedicata, risparmiando spazio prezioso nell'edificio.

Q3: Come viene monitorata la temperatura del trasformatore?

R: Il trasformatore è dotato di un sistema di controllo intelligente della temperatura che monitora la temperatura dell'avvolgimento in tempo reale. In caso di surriscaldamento, il sistema attiva un allarme e può far scattare automaticamente l'unità per evitare danni, garantendo un funzionamento sicuro e affidabile.

Q4: Il trasformatore a secco è davvero esente da manutenzione?

R: Sì. A differenza dei trasformatori immersi in olio che richiedono test periodici della qualità dell'olio, filtraggio dell'olio e cambio dell'olio, i trasformatori di tipo a secco non richiedono tale manutenzione. Sono necessarie solo le ispezioni visive di routine e il monitoraggio della temperatura, riducendo significativamente i costi di funzionamento e manutenzione a lungo termine.

Q5: È possibile personalizzare la capacità e la tensione?

R: Sì. Supportiamo la personalizzazione della capacità nominale (da 100 kVA a 3150 kVA), alta tensione (10 kV), bassa tensione (0,4 kV), tensione di impedenza (4-6%), materiale dell'avvolgimento (rame o alluminio) e grado di protezione dell'involucro (IP20, IP30, IP40) per soddisfare i vostri specifici requisiti di distribuzione interna.
