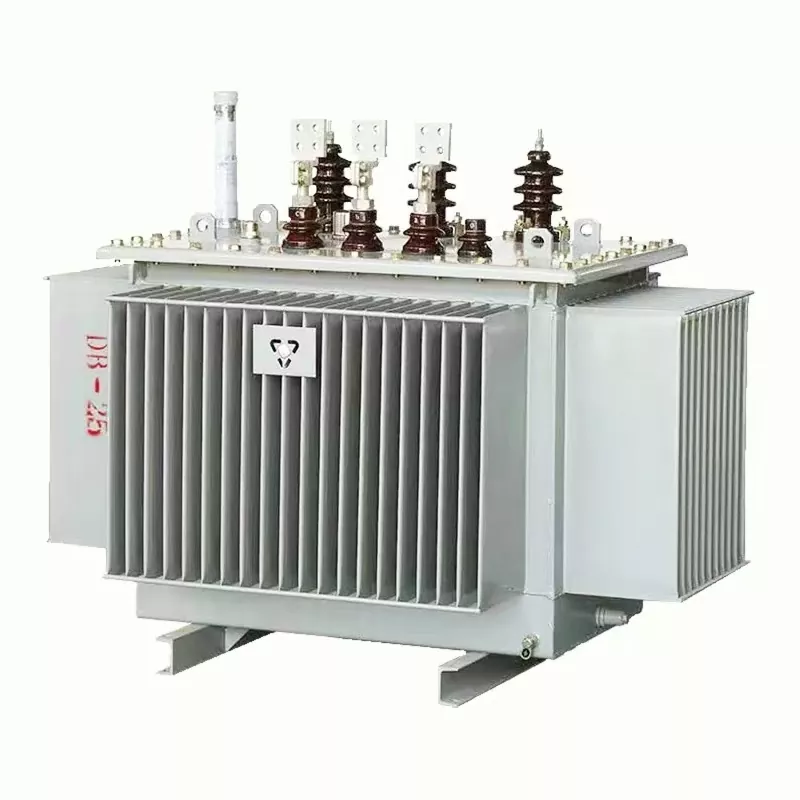

Trasformatore di distribuzione a bagno d'olio

Trasformatore di distribuzione a bagno d'olio Junray Electrical: capacità nominale da 100 kVA a 10.000 kVA, alta tensione 10 kV o 35 kV, bassa tensione 0,4 kV. Presenta un serbatoio dell'olio sigillato ondulato (a prova di perdite, esente da manutenzione), nucleo in acciaio al silicio di alta qualità (perdite inferiori del 15% rispetto ai modelli precedenti), cambio della presa sotto carico o sotto carico e avvolgimenti personalizzabili in rame o alluminio. Progettato per l'installazione esterna in grandi fabbriche, sottostazioni esterne, impianti fotovoltaici su larga scala e grandi progetti infrastrutturali. Capacità, tensione, tensione di impedenza, metodo di commutazione e materiale di avvolgimento possono essere personalizzati per soddisfare requisiti di progetto specifici.

Capacità ultraelevata

Vantando un intervallo di capacità di carico eccezionalmente ampio, che va da 100 kVA a 10.000 kVA, questo trasformatore è perfettamente adatto a soddisfare richieste di carico massicce, come quelle che si trovano nei principali sistemi di distribuzione dell'energia di fabbriche su larga scala e sottostazioni importanti. Gestisce perfettamente i requisiti di elevata capacità che i trasformatori a secco non sono in grado di soddisfare.

Elevato rapporto costo-efficacia

Offrendo un costo inferiore rispetto ai trasformatori a secco, questa soluzione offre risparmi significativi sui costi delle apparecchiature per progetti di distribuzione dell'energia su larga scala. Non è necessario sostenere spese elevate per l'acquisto di unità di tipo a secco; sono sufficienti trasformatori immersi in olio, riducendo così sostanzialmente i costi complessivi del progetto.

Idoneità all'esterno

Caratterizzata da una robusta resistenza agli agenti atmosferici, l'unità può essere installata direttamente all'esterno senza timore di esposizione al sole o alla pioggia. Il design del serbatoio ondulato incorpora una struttura sigillata che impedisce perdite di olio e protegge dalla contaminazione, rendendo il trasformatore di distribuzione a bagno d'olio perfettamente adatto a resistere agli ambienti esterni difficili ed eliminando la necessità di costruire una sala di distribuzione interna dedicata.

Basse perdite ed efficienza energetica

Utilizzando un nucleo in acciaio al silicio di alta qualità, il trasformatore presenta una perdita di potenza estremamente bassa. Nel corso del funzionamento a lungo termine, ciò si traduce in risparmi sostanziali sulle bollette elettriche, offrendo vantaggi significativi in ​​termini di risparmio energetico, in particolare una riduzione del 15% della perdita di potenza rispetto ai trasformatori in olio di vecchia generazione.

Maturo e affidabile

Caratterizzato da un basso tasso di guasto, il trasformatore di distribuzione immerso nell'olio beneficia di una tecnologia altamente matura e di prestazioni operative stabili. Essendo una soluzione collaudata utilizzata da decenni nel settore della distribuzione di energia, offre una manutenzione conveniente ed è ideale per applicazioni di distribuzione di energia all'aperto su larga scala.

Specifiche tecniche

Standard e conformità: questo prodotto è realizzato in stretta conformità con gli standard nazionali applicabili per i trasformatori di distribuzione immersi in olio. Tutte le procedure di controllo qualità e i metodi di test di fabbrica seguono i requisiti standard per questa categoria di prodotti. Rapporti di prova dettagliati e documentazione di conformità sono disponibili su richiesta.

Dettagli di precisione artigianale

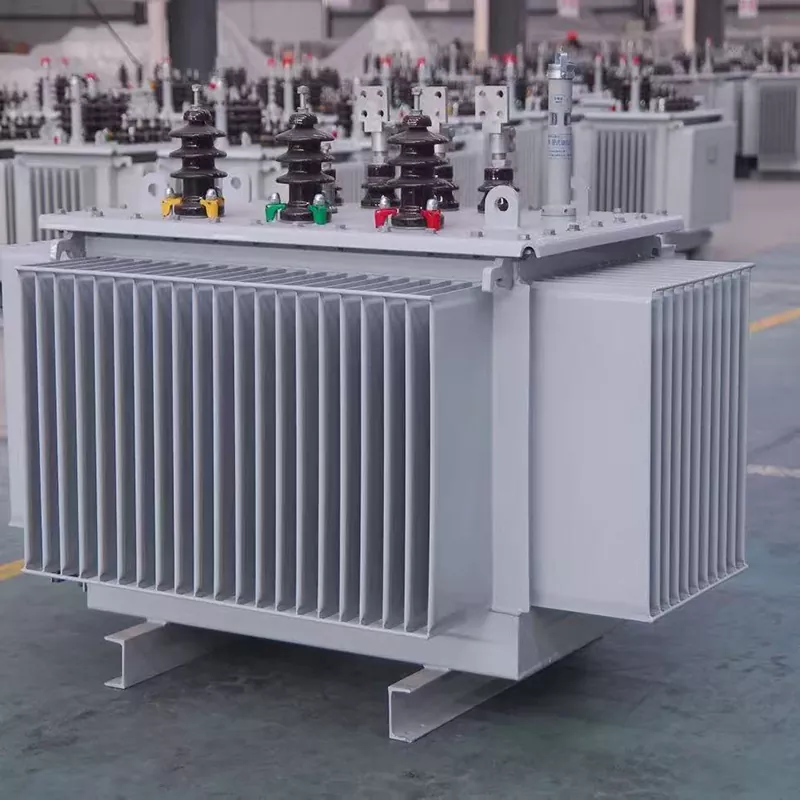

1. Serbatoio dell'olio a tenuta ondulata: presenta un design del serbatoio a tenuta ondulata che impedisce perdite di olio, non richiede manutenzione ed elimina la necessità di un conservatore dell'olio esterno.

2. Sistema di raffreddamento dell'olio isolante: utilizza il raffreddamento dell'olio isolante per offrire potenti capacità di dissipazione del calore, rendendolo adatto alla gestione di carichi ad alta capacità.

3. Commutatore fuori circuito: dotato di un commutatore fuori circuito che consente la regolazione del rapporto del trasformatore in base alle fluttuazioni della tensione di rete, garantendo la compatibilità con diversi livelli di tensione.

4. Nucleo in ferro a basse perdite: costruito con un nucleo in acciaio al silicio di alta qualità che riduce al minimo la perdita di energia, promuovendo così l'efficienza energetica e il risparmio energetico.

5. Struttura protettiva per esterni: presenta un involucro protettivo specializzato progettato per l'uso esterno, che offre una solida resistenza alla contaminazione e all'umidità per resistere ad ambienti esterni difficili.

Scenari applicabili

Fabbriche su larga scala: distribuzione di energia esterna e carichi ad alta capacità per grandi impianti industriali.

Sottostazioni esterne: sottostazioni esterne e impianti di distribuzione dell'energia ad alta capacità.

Impianti fotovoltaici di grandi dimensioni: trasformatori esterni per centrali fotovoltaiche di grandi dimensioni.

Grandi infrastrutture: distribuzione di energia esterna per grandi progetti infrastrutturali.

Opzioni di personalizzazione

Supportiamo la personalizzazione flessibile di questo trasformatore di distribuzione immerso in olio per soddisfare i requisiti specifici del progetto:

Capacità nominale: regolabile nell'intervallo da 100 kVA a 10.000 kVA

Tensione nominale: Alta tensione 10 kV o 35 kV; Bassa tensione 0,4 kV

Voltaggio di impedenza: personalizzabile tra il 4% e l'8%

Metodo di regolazione della tensione: commutazione della presa a vuoto o commutazione sotto carico

Materiale dell'avvolgimento: rame o alluminio

Per discutere i requisiti specifici del tuo progetto, contatta il nostro team di vendita indicando il profilo di carico, le condizioni di installazione e la tempistica di consegna preferita.

Garanzia di qualità e conformità

Junray Electrical opera nell'ambito di un quadro completo di gestione della qualità supportato da numerose certificazioni nazionali e internazionali. Per la nostra serie di trasformatori di distribuzione a bagno d'olio, sottolineiamo non solo il controllo di qualità di routine, ma anche test rigorosi e specifici del trasformatore per garantire l'affidabilità a lungo termine nelle impegnative applicazioni di distribuzione dell'energia all'aperto.

Le nostre certificazioni principali:

ISO 9001 – Sistema di gestione della qualità certificato che copre l'intero processo produttivo, dall'ispezione delle materie prime al test del prodotto finito, garantendo tracciabilità e coerenza in tutte le unità di trasformazione.

CE – I prodotti sono conformi ai requisiti essenziali di sicurezza, salute e protezione ambientale dell’UE, facilitando lo sdoganamento e l’accesso al mercato per i progetti europei.

CCC – China Compulsory Certification, obbligatoria per le apparecchiature elettriche vendute e installate nel mercato interno cinese.

CQC – Certificazione di qualità cinese, che verifica che i nostri trasformatori soddisfino gli standard nazionali di prestazione e sicurezza per le apparecchiature di distribuzione dell'energia.

CNAS – Il nostro laboratorio di test interno è accreditato CNAS, il che conferma la nostra capacità di condurre test sui trasformatori conformi agli standard, tra cui perdita a vuoto, perdita di carico, tensione di impedenza e test di tensione di resistenza utilizzando apparecchiature calibrate.

Test specifici del trasformatore e protocolli di qualità:

Oltre alle ispezioni di routine in fabbrica, ogni trasformatore di distribuzione immerso in olio è sottoposto ai seguenti test specializzati in conformità con gli standard nazionali e internazionali applicabili:

Misurazione delle perdite a vuoto e a carico: per verificare le prestazioni di efficienza energetica e confermare la riduzione delle perdite del 15% rispetto ai modelli di vecchia generazione.

Test di impedenza di cortocircuito: per garantire che la tensione di impedenza rientri nell'intervallo garantito del 4%-8%.

Test di resistenza alla tensione a frequenza industriale: per convalidare l'integrità dell'isolamento e la rigidità dielettrica per sistemi da 10 kV/35 kV.

Test ad impulso di fulmine (su richiesta) – per verificare la capacità di resistenza alle sovratensioni per installazioni esterne.

Test di tenuta: per confermare l'integrità del serbatoio dell'olio ondulato e garantire zero perdite di olio sotto pressione.

Test di qualità dell'olio: per garantire che l'olio isolante soddisfi le specifiche di rigidità dielettrica e contenuto di umidità.

Test del rapporto di trasformazione e verifica del gruppo vettoriale: per confermare il corretto rapporto di trasformazione e la relazione di fase.

Test di scarica parziale (su richiesta) – per applicazioni che richiedono livelli di scarica parziale ultrabassi.

Domande frequenti

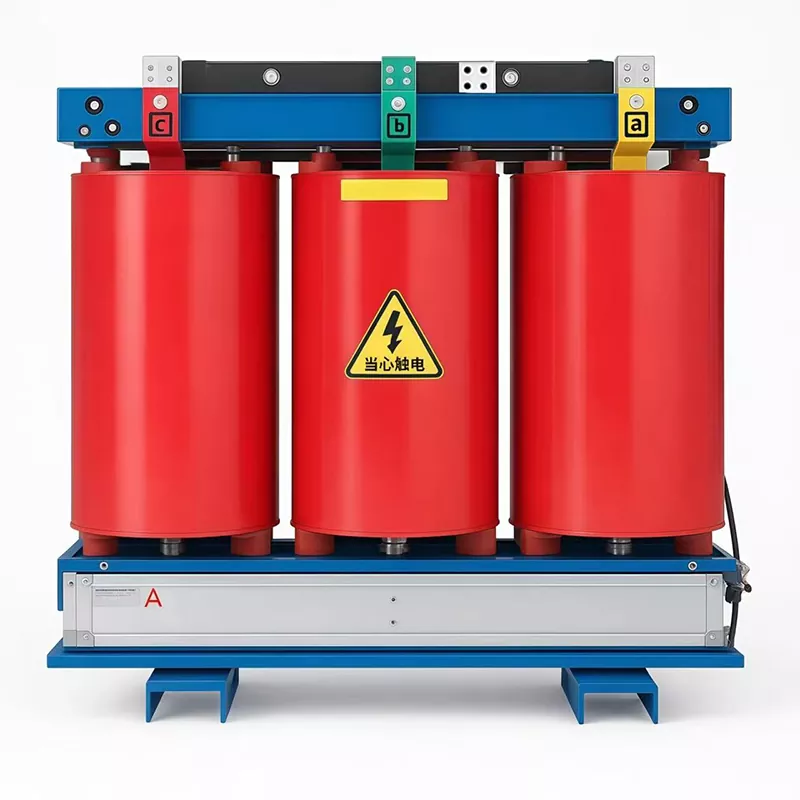

1.Domanda: quali sono le differenze tra i trasformatori di distribuzione in olio e i trasformatori a secco?

Risposta: La capacità dei trasformatori immersi in olio può raggiungere da 100 kva a 10.000 kva, in grado di soddisfare le esigenze di carichi estremamente grandi. Tuttavia, la capacità dei trasformatori a secco è limitata. Allo stesso tempo, i trasformatori immersi in olio sono più economici dei trasformatori a secco e possono essere posizionati direttamente all'esterno senza la necessità di una sala di distribuzione interna, rendendoli più adatti a grandi scenari di distribuzione esterna ad alta capacità.

2. Domanda: questo prodotto può essere utilizzato direttamente all'aperto?

Risposta: Abbiamo adottato un design del serbatoio dell'olio sigillato ondulato, che ha elevate prestazioni di tenuta. Può prevenire efficacemente perdite di olio e inquinamento. Combinato con la struttura protettiva specifica per esterni, può prevenire l'umidità, resistere alla luce solare, alla pioggia e ad altri elementi. Non sono necessarie ulteriori strutture di protezione. Si adatta perfettamente al difficile ambiente esterno e non necessita di costruire separatamente una sala di distribuzione dell'energia interna.

3. Domanda: è possibile personalizzare la capacità e la tensione del trasformatore in olio?

Risposta: Il trasformatore di distribuzione a bagno d'olio ha una capacità nominale che va da 100 KVA a 10.000 KVA e una tensione nominale che copre l'alta tensione di 10 kV/35 kV e la bassa tensione di 0,4 kV. Allo stesso tempo, è possibile personalizzare la tensione di impedenza, il metodo di regolazione della tensione e il materiale di avvolgimento. In base ai requisiti di distribuzione dell'energia esterna di diversi scenari come grandi fabbriche e sottostazioni esterne, possiamo personalizzare apparecchiature specifiche per soddisfare con precisione le esigenze di distribuzione dell'energia esterna di grande capacità.

4. Domanda: dove risiede specificamente il vantaggio di poche perdite di questo prodotto?

Risposta: Utilizziamo nuclei in lamiera di acciaio al silicio di alta qualità, che hanno un tasso di perdita inferiore del 15% rispetto a quello dei vecchi trasformatori a bagno d'olio. L'effetto di risparmio energetico è notevole. In caso di funzionamento a lungo termine, può ridurre significativamente la perdita di energia elettrica. La quantità specifica di elettricità risparmiata dipende dalla capacità effettiva e dalla durata di funzionamento. Maggiore è la capacità e più lungo il tempo di funzionamento, maggiore è il risparmio di elettricità, il che può aiutare i grandi progetti di distribuzione di energia a risparmiare sui costi di funzionamento e manutenzione a lungo termine.

Servizi di supporto tecnico

In qualità di produttore professionale, forniamo consulenza tecnica per aiutare i clienti esteri con la corretta selezione del prodotto, preparazione dell'installazione e funzionamento di routine. Il nostro team offre supporto remoto durante l'installazione e la messa in servizio. I pezzi di ricambio sono disponibili per una spedizione rapida. Per qualsiasi domanda tecnica, il nostro team generalmente risponde entro 24 ore.

Panoramica del progetto di ristrutturazione

Profilo del progetto

Il progetto prevede la realizzazione di un nuovo sistema di distribuzione elettrica esterna per un'impresa manifatturiera di piccole e medie dimensioni all'interno di un parco industriale. I carichi primari della struttura sono costituiti da apparecchiature induttive industriali standard, come macchine per stampaggio, torni, compressori d'aria, ventilatori e pompe, caratterizzate da frequenti cicli di avvio-arresto, carichi diurni concentrati e funzionamento a carico leggero durante la notte. Il trasformatore di distribuzione si trova su una piattaforma esterna dedicata, offrendo ampio spazio, eccellente ventilazione e libertà dalle restrizioni di sicurezza antincendio associate alle aree interne chiuse.

Considerando l'installazione esterna, i requisiti di efficienza dei costi, la necessità di un'efficace dissipazione del calore e le significative fluttuazioni del carico, il progetto utilizza un trasformatore di potenza a bagno d'olio ermeticamente sigillato S13-M anziché un'unità di tipo a secco. Questo singolo trasformatore funge da fonte di alimentazione principale per l'intera struttura, coprendo la forza motrice, l'illuminazione e le apparecchiature di produzione, garantendo così un'alimentazione elettrica stabile a lungo termine per le operazioni.

Sfide del progetto e logica di selezione

Idoneità dello spazio esterno per trasformatori in olio: La piattaforma del trasformatore esterno offre ampio spazio e una buona ventilazione, rispettando gli standard di installazione senza i rigidi vincoli di sicurezza antincendio applicabili alle installazioni interne.

Controllo dei costi: a parità di capacità, i trasformatori immersi in olio sono significativamente meno costosi dei trasformatori a secco, riducendo sostanzialmente gli investimenti infrastrutturali dell'azienda.

Elevati requisiti di dissipazione del calore: con apparecchiature industriali concentrate, carichi diurni pesanti e rapidi aumenti di temperatura, il sistema di circolazione dell'olio autoraffreddante dei trasformatori in olio supera le unità di tipo a secco, rendendoli ideali per il funzionamento continuo con carichi pesanti.

Robusta resistenza al sovraccarico e alle sovratensioni: i macchinari dell'officina creano notevoli carichi di sovratensione durante l'avvio e lo spegnimento; I trasformatori immersi in olio offrono una resistenza superiore al cortocircuito e al sovraccarico, rendendoli adatti per carichi industriali fluttuanti.

Manutenzione semplice e matura: i trasformatori immersi in olio presentano una struttura semplice, che rende semplice la diagnosi dei guasti e la riparazione e consente l'uso di pezzi di ricambio standard, ideali per le capacità di manutenzione ordinaria della struttura. Configurazione dell'attrezzatura

Sulla base del carico totale calcolato, sulla piattaforma esterna viene installato un trasformatore in olio ad alta efficienza energetica S13-M-800kVA 10kV/0,4kV, sigillato ermeticamente. Presenta un design del serbatoio ondulato sigillato ermeticamente senza conservatore dell'olio, che lo rende adatto al funzionamento all'aperto in qualsiasi condizione atmosferica.

Specifiche principali dell'attrezzatura

Modello: Trasformatore di potenza in bagno d'olio S13-M-800kVA completamente sigillato

Tensione nominale: 10±2×2,5% / 0,4kV

Metodo di raffreddamento: autoraffreddamento a bagno d'olio (ONAN)

Materiale del nucleo: lamiere di acciaio al silicio ad alta permeabilità; struttura a basse perdite ed efficiente dal punto di vista energetico

Caratteristiche strutturali: Serbatoio dell'olio ondulato completamente sigillato; esente da manutenzione; resistente all'ossidazione e all'umidità; prestazione di isolamento stabile

Configurazione di protezione: fusibile ad alta tensione, parafulmine, interruttore principale a bassa tensione, protezione di terra

Metodo di installazione: installazione sopraelevata all'aperto su piattaforma in acciaio; comprende protezione contro i fulmini, messa a terra e recinzione di sicurezza

Punti salienti di costruzione e applicazione

Perdite ultra-basse ed alta efficienza energetica: presenta la struttura a risparmio energetico S13; le perdite a vuoto e a carico sono significativamente inferiori rispetto ai modelli S11 e S9 precedenti, con conseguenti risparmi sostanziali sui costi dell'elettricità a lungo termine.

Eccellente adattabilità all'esterno: la struttura completamente sigillata isola l'unità da aria, pioggia e polvere; resistente alla condensa e all'ossidazione; adatto per il funzionamento all'aperto sia con alte temperature estive che con basse temperature invernali.

Dissipazione del calore superiore: la dissipazione uniforme del calore tramite la circolazione dell'olio del trasformatore garantisce un aumento stabile della temperatura sotto carichi pesanti, evitando i problemi di limitazione del carico ad alta temperatura comuni nei trasformatori a secco.

Elevata resistenza agli urti e ai cortocircuiti: funzionamento stabile sotto carichi d'urto causati da frequenti avviamenti e arresti di motori industriali; resistente al surriscaldamento e allo sgancio.

Evidente vantaggio in termini di costi e prestazioni: basso costo delle apparecchiature, installazione semplice e nessuna necessità di complesse strutture antincendio, riducendo significativamente il costo dell'infrastruttura di distribuzione dell'energia elettrica in fabbrica.

Prestazioni operative

Qualità dell'alimentazione stabile e conforme: la deviazione della tensione post-messa in servizio e il bilanciamento trifase soddisfano pienamente gli standard di alimentazione industriale, garantendo il regolare funzionamento delle apparecchiature dell'officina.

Nessuna anomalia sotto carichi di punta: la temperatura dell'olio del trasformatore e l'aumento di temperatura rimangono normali durante la produzione diurna a pieno carico; non si verifica alcun sovraccarico o riscaldamento anomalo.

Significativa riduzione di energia e perdite: il design del nucleo a basse perdite riduce drasticamente le perdite del trasformatore, riducendo efficacemente le tariffe elettriche mensili di base dell'azienda e i costi relativi alle perdite.

Funzionamento esterno senza guasti: la struttura completamente sigillata elimina i rischi di ingresso di acqua, umidità e corrosione, garantendo un funzionamento stabile in qualsiasi condizione atmosferica durante tutto l'anno. O&M conveniente e a basso costo: l'apparecchiatura presenta un design maturo e un basso tasso di guasto; la manutenzione ordinaria richiede solo ispezioni visive e controlli dei livelli dell'olio e della messa a terra, con un conseguente onere operativo minimo.

Riepilogo del caso

I trasformatori immersi in olio (serie S13-M) sono la scelta preferita per progetti di distribuzione dell'energia in impianti industriali, aree di distribuzione rurali, sottostazioni di rete esterne e installazioni in siti aperti. Rispetto ai trasformatori a secco, offrono vantaggi quali superiore dissipazione del calore, elevata resistenza al sovraccarico e agli urti, costi inferiori, eccellente efficienza energetica e facilità di manutenzione. Sono particolarmente adatti per installazioni esterne e applicazioni industriali caratterizzate da significative fluttuazioni di carico o carichi pesanti, rappresentando la soluzione di trasformatore più matura ed economica per progetti di distribuzione della rete esterna.
