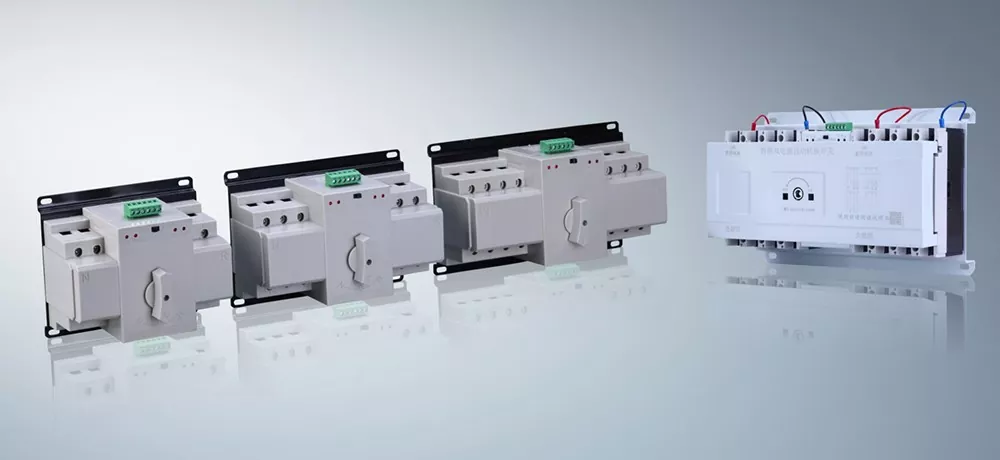

Commutatore di trasferimento automatico ATS Dual Power-PC

In scenari come ospedali, data center ed edifici per uffici di fascia alta, un'interruzione di corrente anche per un secondo può causare perdite irreparabili: l'arresto delle apparecchiature mediche influisce sul trattamento, il tempo di inattività dei server comporta la perdita di dati fondamentali e l'arresto delle apparecchiature di produzione porta a perdite enormi. I tradizionali alimentatori doppi di livello CB sono composti da due interruttori automatici collegati insieme, che non solo hanno una capacità di interruzione insufficiente e non possono gestire grandi correnti di cortocircuito, ma hanno anche una velocità di commutazione lenta (solitamente 1000-2500 millisecondi), che è estremamente incline a causare l'espansione dei guasti e fondamentalmente non può soddisfare la domanda di un alimentatore ad alta affidabilità. ATS Dual Power Automatic Transfer Switch-PC, con un design integrato, compensa completamente le carenze dei prodotti di livello CB, costruisce una linea di difesa di sicurezza dell'alimentazione per scenari critici e garantisce l'alimentazione ogni secondo.

Affrontare direttamente la domanda principale di alimentatori ad alta affidabilità

Il PC-switch di trasferimento automatico ATS Dual Power è incentrato su "affidabilità, velocità ed efficienza". Ciascun vantaggio corrisponde esattamente alle preoccupazioni principali degli acquirenti, rendendolo più competitivo rispetto al livello CB, più in linea con le reali esigenze di scenari ad alta domanda e consentendo una maggiore tranquillità sia per l’acquisto che per l’utilizzo.

Struttura integrata a livello PC, intervento più affidabile: adottando un design integrato, differisce dalla struttura grezza del livello CB in cui sono collegati due interruttori automatici. Non sono presenti rischi meccanici di scivolamento o reinserimento e la sua capacità di intervento supera di gran lunga quella del livello CB. Può facilmente intervenire su grandi correnti di cortocircuito, prevenendo efficacemente l'espansione dei guasti, ed è adatto a scenari critici con elevati requisiti di capacità di intervento. Segue rigorosamente i doppi standard IEC 60947-6-1 e GB/T 14048.11 sia a livello nazionale che internazionale, garantendo prestazioni professionali.

Commutazione automatica e rapida, alimentazione mai interrotta: dotato di un modulo di rilevamento intelligente, può monitorare lo stato di funzionamento della rete elettrica in tempo reale. Una volta interrotta l'alimentazione di rete, passerà immediatamente alla fonte di alimentazione di riserva. La velocità di commutazione è molto più veloce di quella del livello CB, soddisfacendo i requisiti di commutazione a livello di millisecondi di scenari critici. Non è necessario alcun intervento manuale durante l'intero processo, garantendo un'alimentazione elettrica ininterrotta e affrontando perfettamente i principali punti critici legati alla "nessuna interruzione di corrente" negli ospedali e nei data center, salvaguardando il funzionamento continuo delle apparecchiature critiche.

Elevata stabilità e bassi guasti, manutenzione più conveniente: il design della struttura integrata semplifica la struttura meccanica interna, rendendola più stabile durante il funzionamento, con un tasso di guasto di gran lunga inferiore a quello del livello CB. Non è necessaria una manutenzione frequente, riducendo significativamente i costi di manutenzione successiva. Allo stesso tempo, è compatibile con ambienti operativi difficili, garantendo prestazioni stabili anche durante il funzionamento continuo a lungo termine, eliminando completamente le preoccupazioni degli acquirenti sull'affidabilità dell'apparecchiatura.

Specifiche tecniche

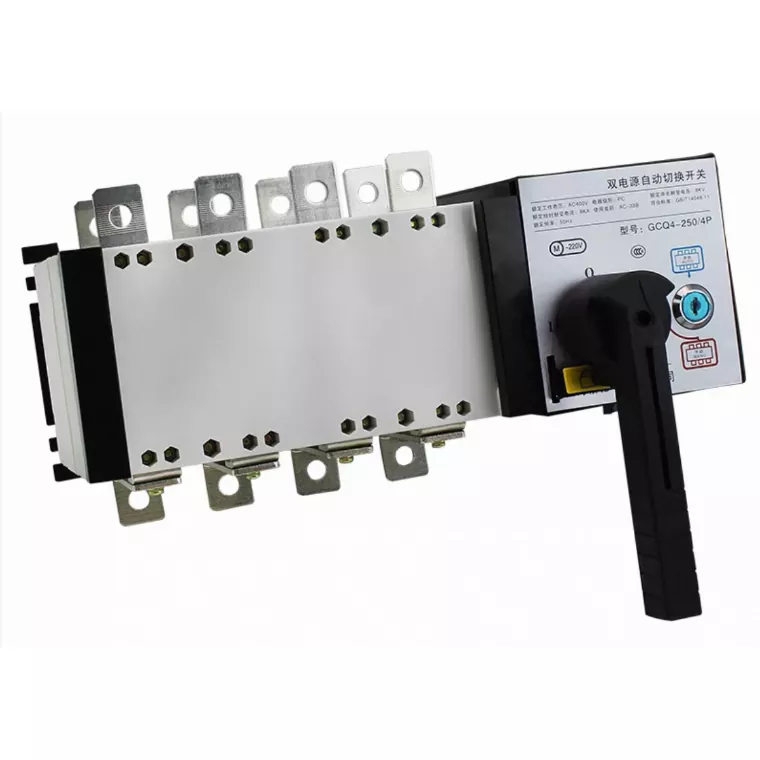

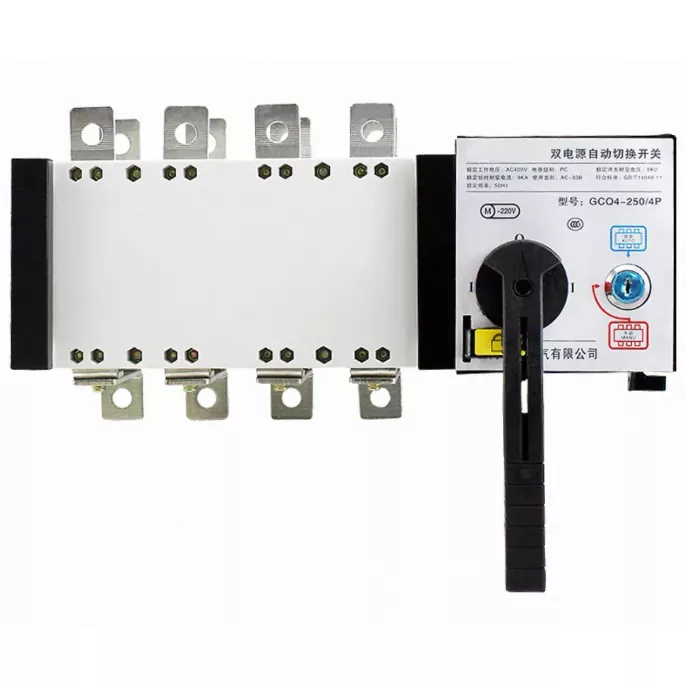

Introduzione dettagliata

Junray Electrical aderisce al principio della qualità e presta molta attenzione ad ogni dettaglio. Grazie alla maestria professionale, garantisce il funzionamento stabile a lungo termine dell'interruttore di trasferimento automatico ATS Dual Power - PC. Attraverso una meticolosa attenzione ai dettagli, elimina le preoccupazioni di acquisto. La struttura integrata a livello PC ha una maggiore capacità di interruzione e un funzionamento più affidabile, eliminando completamente gli inconvenienti della struttura giuntata a livello CB; il design intelligente della commutazione automatica monitora lo stato dell'alimentazione in tempo reale, commuta in modo preciso e rapido, garantendo un'alimentazione ininterrotta; l'affidabile meccanismo operativo garantisce azioni di apertura e chiusura precise, una commutazione fluida senza ritardi e ha un tasso di guasto estremamente basso; il design di installazione standardizzato ne consente l'installazione diretta in scatole di distribuzione e armadi di controllo, rendendo l'installazione comoda e risparmiando tempi di installazione e costi di manodopera, adatti a vari layout di armadi di distribuzione.

Progettato appositamente per scenari ad alta affidabilità

ATS Dual Power Automatic Transfer Switch-PC, con i suoi vantaggi principali di alta affidabilità e commutazione rapida, è ampiamente applicabile a vari scenari che richiedono un'elevata affidabilità dell'alimentazione. Ogni scenario può essere adattato con precisione ai requisiti, garantendo un'alimentazione elettrica più sicura e realizzando un vero e proprio "su misura". Negli scenari di distribuzione dell'energia ospedaliera, è adattato per fornire energia a varie apparecchiature mediche negli ospedali, garantendo il funzionamento continuo delle apparecchiature chirurgiche e delle unità di terapia intensiva, salvaguardando la sicurezza della vita e rispettando gli standard elettrici delle strutture mediche GB 16895.24-2005; negli scenari di data center, si adatta alle apparecchiature principali come server e switch, evitando perdite di dati e interruzioni dell'attività dovute a interruzioni di corrente; negli scenari di edifici residenziali e uffici, è adattato all'alimentazione elettrica di residenti e uffici commerciali a molti piani, garantendo che la vita quotidiana e le operazioni d'ufficio non siano influenzate; negli scenari di commutazione a doppia alimentazione fotovoltaica, è adatto alla commutazione tra sistemi fotovoltaici e fonti di alimentazione di backup, garantendo un'alimentazione fotovoltaica stabile e rispettando gli standard di connessione delle centrali fotovoltaiche GB/T 19964-2012.

Garanzia di personalizzazione

In qualità di produttore, fornitore e fabbrica professionale di PC-interruttore di trasferimento automatico a doppia alimentazione ATS in Cina, Junray Electrical aderisce rigorosamente allo standard nazionale per gli interruttori di trasferimento automatico a doppia alimentazione a livello di PC (GB/T 14048.11-2024). Ogni dispositivo viene sottoposto a tre test fondamentali: debug all'accensione, test di commutazione e test di rottura per garantire che ogni dispositivo finito in fabbrica possa funzionare stabilmente e superare senza problemi l'accettazione del progetto. Offriamo la personalizzazione del numero di contatti e della corrente. In base ai vostri requisiti di doppia alimentazione, possiamo realizzare apparecchiature esclusive su misura. Che tu sia in un ospedale, in un data center o in un progetto fotovoltaico, può essere adattato con precisione, consentendo un approvvigionamento senza preoccupazioni.

Perchè sceglierci?

Rispetto a prodotti simili di altri produttori, abbiamo una comprensione più approfondita dei requisiti fondamentali per scenari di alimentazione ad alta affidabilità e possiamo affrontare meglio le reali preoccupazioni degli acquirenti. Scegliere il PC-switch di trasferimento automatico a doppia alimentazione ATS di Junray Electrical significa scegliere comodità, tranquillità e sicurezza.

Approvazione della forza professionale: con anni di ricerca approfondita e produzione di apparecchiature di distribuzione di energia ad alta affidabilità, disponiamo di un sistema completo di ricerca e sviluppo, produzione e ispezione di qualità, che soddisfa gli standard nazionali e internazionali, garantendo la qualità.

Chiari vantaggi di differenziazione: il design integrato a livello di PC è più resistente, commuta più velocemente e più affidabile rispetto all'interruttore di livello CB, affrontando con precisione i punti critici dell'alimentazione negli scenari chiave.

Servizi personalizzati: supporta la personalizzazione del numero di circuiti e della corrente, adatto alle diverse esigenze di scenario, rifiutando "taglia unica";

Servizio completo e attento: fornisce una guida professionale alla selezione prima della vendita e supporto per l'installazione e la messa in servizio dopo la vendita, garantendo che il processo di acquisto e utilizzo sia privo di preoccupazioni e facilitando il regolare avanzamento del progetto.

Contattaci adesso, assicurati questa scelta migliore per apparecchiature di commutazione a doppia alimentazione ad alta affidabilità, costruisci una linea di difesa dell'alimentatore per i tuoi scenari chiave, elimina il rischio di interruzione dell'alimentazione e assicurati che ogni alimentatore sia stabile, sicuro ed efficiente!

Caso di studio di ristrutturazione

I. Panoramica del progetto

Questo progetto prevede l'aggiornamento del sistema di distribuzione dell'energia per l'edificio di degenza e l'unità di terapia intensiva (ICU) di un ospedale terziario di grado A. Rappresenta un tipico scenario di alimentazione di "carico di Classe I", che comprende carichi critici come sistemi di alimentazione della sala operatoria, apparecchiature di supporto vitale delle unità di terapia intensiva, unità di fornitura di ossigeno medico, pompe antincendio, ascensori e apparecchiature di precisione nella sala server centrale. Questi carichi richiedono una continuità assoluta (interruzioni di corrente e spegnimenti temporanei sono severamente vietati), ponendo requisiti estremamente elevati in termini di velocità di commutazione, continuità di alimentazione e resistenza a sovratensioni/urti. Il sistema originale utilizzava interruttori standard a doppia alimentazione di classe CB, che soffrivano di velocità di commutazione lente, suscettibilità allo scatto causato da elevate correnti di spunto e falsa commutazione dovuta a brevi cali di tensione. Le fluttuazioni della rete causavano spesso il riavvio delle apparecchiature mediche di precisione e l’interruzione della trasmissione dei dati, non riuscendo a soddisfare gli standard di alimentazione ininterrotta richiesti per i carichi di Classe I.

Per conformarsi alle normative obbligatorie per i carichi di Classe I e garantire il funzionamento continuo delle apparecchiature di sicurezza, il sistema è stato completamente aggiornato con interruttori di trasferimento automatici a doppia alimentazione integrati di classe PC. Ciò consente il passaggio rapido tra due fonti di alimentazione di rete indipendenti e un generatore di riserva, garantendo zero interruzioni di corrente, nessun falso intervento e assoluta affidabilità operativa.

II. Problemi prima del retrofit

La struttura di classe CB è priva di resistenza agli urti ed è soggetta a falsi interventi: a causa del gruppo basato su interruttore, le correnti di spunto derivanti dall'avvio del motore e le fluttuazioni istantanee della rete potrebbero facilmente innescare falsi interventi, interrompendo l'alimentazione alle apparecchiature critiche.

Velocità di commutazione lenta, inadatta per apparecchiature di precisione: i tempi di commutazione di classe CB vanno da 1 a 2 secondi, superando la tolleranza alla perdita di potenza delle apparecchiature e dei server medici di precisione, che spesso comportava il riavvio delle apparecchiature e la perdita di dati.

Mancato rispetto degli standard di accettazione dei carichi di Classe I: le normative vietano severamente l'uso di interruttori di classe CB per carichi di Classe I, tra cui pompe antincendio, ascensori e apparecchiature principali della sala server, creando un problema critico di conformità.

Elevato rischio di collegamento in parallelo: il meccanismo di interblocco del gruppo interruttore doppio mancava di precisione; L'usura meccanica a lungo termine creava il rischio che le due fonti di alimentazione si collegassero accidentalmente in parallelo.

Scarsa stabilità sotto carichi pesanti: i contatti erano soggetti a surriscaldamento e vibrazioni durante l'avvio e lo spegnimento di carichi ad alta potenza, compromettendo la continuità dell'alimentazione.

III. Piano di configurazione dell'attrezzatura

In conformità con gli standard ospedalieri per i carichi di potenza di "Classe I" e i requisiti di sicurezza antincendio per i carichi critici, gli armadi di distribuzione dell'alimentazione principale utilizzano interruttori di trasferimento automatico (ATS) a doppia alimentazione integrati di classe PC. Caratterizzate da una struttura di commutazione del carico pura senza meccanismi di sgancio dell'interruttore, queste unità offrono un'elevata tolleranza alla corrente di picco, velocità di commutazione rapide e interblocco meccanico preciso, che le rendono ideali per carichi critici e ininterrotti.

Specifiche dell'attrezzatura principale

Modello: interruttore di trasferimento automatico (ATS) a doppia alimentazione integrato di classe PC

Tensione nominale: CA 380 V/220 V

Corrente nominale: 160 A–250 A (adatto per l'alimentazione principale dell'ospedale e i carichi della sala server)

Caratteristiche strutturali: Design dell'unità integrata; assenza di interruttori automatici indipendenti; nessun meccanismo di intervento per sovraccarico

Velocità di commutazione: commutazione ultraveloce (0,1–0,5 s); soddisfa i requisiti per il funzionamento ininterrotto delle apparecchiature di precisione

Tolleranza: resiste alle correnti di spunto all'avvio del motore; nessun intervento o falsa manovra in caso di sovraccarichi di breve durata

Metodo di interblocco: interblocco meccanico-elettrico integrato di precisione; impedisce completamente il collegamento in parallelo delle due fonti di alimentazione

Carichi applicabili: carichi ospedalieri di classe I, pompe antincendio, ascensori, data center e apparecchiature critiche che richiedono alimentazione ininterrotta

IV. Punti salienti dell'applicazione

Struttura integrata, elimina falsi interventi: il design di classe PC esclude le funzioni di intervento per sovraccarico/cortocircuito; l'unità gestisce solo la commutazione e non interviene inutilmente, risolvendo efficacemente i problemi di interruzione dell'alimentazione causati da picchi di corrente nelle apparecchiature critiche.

Commutazione ultraveloce, davvero ininterrotta: la commutazione a livello di millisecondi garantisce transizioni senza interruzioni durante sfarfallii della rete o cadute di tensione momentanee, prevenendo riavvii o perdite di dati per apparecchiature mediche e IT di precisione.

Tolleranza superiore alle sovratensioni: progettata per resistere alle sovratensioni di avvio provenienti da pompe dell'acqua, ascensori e macchinari di grandi dimensioni; la tolleranza supera di gran lunga gli standard della classe CB; funzionamento stabile e fresco in condizioni di carico pesante.

Interblocco altamente affidabile: la struttura di interblocco meccanico integrato di precisione riduce al minimo l'usura; garantisce un funzionamento regolare e senza inceppamenti a lungo termine con zero rischi di connessione parallela alla fonte di alimentazione.

Conforme agli standard obbligatori sui carichi di Classe I: soddisfa i severi requisiti normativi (codici di sicurezza elettrica e antincendio degli edifici) che impongono l'uso di interruttori a doppia alimentazione di classe PC per carichi critici di Classe I; garantisce un tasso di superamento del 100% per le ispezioni. V. Prestazioni operative dopo l'adeguamento

Vera alimentazione ininterrotta per apparecchiature critiche: apparecchiature mediche, sale server e sistemi di sicurezza antincendio non hanno registrato tempi di inattività e riavvii nulli durante molteplici fluttuazioni della rete, interruzioni momentanee dell'alimentazione e test di commutazione del generatore.

Eliminazione completa degli sganci fastidiosi: le correnti di spunto e i sovraccarichi a breve termine non provocano più disconnessioni accidentali; la stabilità dell'alimentatore ha raggiunto il 100%.

Commutazione precisa senza jitter o surriscaldamento: i contatti rimangono stabili e l'aumento della temperatura rimane entro i limiti normali durante il funzionamento a lungo termine con carichi pesanti; non si verificano inceppamenti meccanici o rumori anomali.

Piena conformità agli standard di sicurezza antincendio e di accettazione medica: la configurazione conforme ai carichi di Classe I e la logica di commutazione affidabile hanno garantito il completamento con successo delle ispezioni di accettazione specializzate.

Tasso di guasti per manutenzione estremamente basso: la struttura semplice, l'assenza di componenti di intervento vulnerabili e la lunga durata meccanica si traducono in costi di manutenzione minimi a lungo termine.

VI. Riepilogo del caso

Le apparecchiature di trasferimento a doppia alimentazione di classe PC sono progettate specificamente per carichi di Classe I, pompe antincendio, ascensori, ospedali, data center e sale server critiche. I principali vantaggi includono una struttura integrata, nessun meccanismo di sgancio, elevata resistenza alle sovratensioni, velocità di commutazione rapide e immunità alle false operazioni. Mentre i dispositivi di classe CB vengono utilizzati per carichi standard di Classe II, i dispositivi di classe PC servono carichi critici di Classe I, con ruoli distinti e rigorosi standard normativi per ciascuno. Le apparecchiature di classe PC risolvono fondamentalmente problemi quali interruzioni momentanee dell'alimentazione, scatti intempestivi e riavvii delle apparecchiature per carichi critici, fungendo da componente fondamentale per garantire una distribuzione dell'alimentazione di standard elevato e un'alimentazione sicura e affidabile negli edifici.
