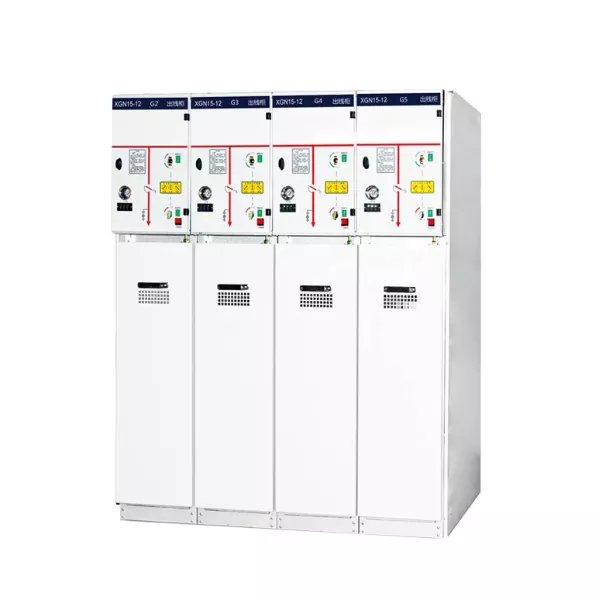

Quadro principale ad anello isolato in gas XGN15-12

In molte zone residenziali, piccole fabbriche e piccole sottostazioni, lo spazio per i locali di distribuzione è estremamente limitato. I normali armadi di rete ad anello sono di dimensioni troppo grandi e la loro installazione ridurrà lo spazio anche per altre apparecchiature, rendendone impossibile un'installazione corretta. Inoltre, l'unità principale ad anello estraibile è costosa e offre prestazioni a costi estremamente bassi per scenari di distribuzione di reti ad anello piccolo, con conseguente spreco di costi. Il quadro principale ad anello isolato in gas XGN15-12 è progettato specificamente per questo scenario di distribuzione di reti ad anello ultra-piccole da 10 kV. Con il suo design ultra affollato, prestazioni affidabili e prezzo accessibile, risolve con precisione i principali punti critici quali "spazio insufficiente e costi elevati", consentendo a sale di distribuzione ultra-piccole di ottenere una distribuzione della rete ad anello stabile e sicura.

Specifiche tecniche

Vantaggi principali del prodotto

Il quadro principale ad anello isolato in gas XGN15-12 combina compattezza, affidabilità ed economia, ogni aspetto affrontando efficacemente problemi pratici.

Dotato di interruttori di carico SF6, funziona in modo più stabile e affidabile: il nucleo utilizza interruttori di carico SF6, con il gas SF6 che funge da isolante e mezzo di estinzione dell'arco. La capacità di estinzione dell'arco supera quella dei normali vacuostati e le prestazioni di isolamento sono eccellenti. Durante il funzionamento, il tasso di guasto è estremamente basso e non richiede una manutenzione frequente. Si adatta perfettamente allo scenario di distribuzione della rete ad anello da 10 kV e presenta inoltre una caratteristica di esente da manutenzione di 20 anni, riducendo significativamente i costi di manutenzione successiva e rendendone più facile l'utilizzo per gli acquirenti.

Design ultracompatto, riduzione dell'ingombro del 30%: Adottando una struttura di rete ad anello fisso di tipo box, il design è stato ottimizzato per rendere l'armadio il più compatto possibile. Il volume è inferiore del 30% rispetto a quello del normale armadio di rete ad anello XGN66. La struttura è compatta senza sacrificare le prestazioni. Anche in una sala di distribuzione ultra piccola con limitazioni di spazio, può essere facilmente posizionata senza la necessità di modificare la sala di distribuzione, risparmiando significativamente spazio sul pavimento e risolvendo il problema principale di "non avere abbastanza spazio" per i normali armadi di rete ad anello.

Struttura specifica della rete ad anello, alimentazione stabile senza interruzioni: utilizzando una struttura di rete ad anello professionale, si adatta perfettamente al sistema di distribuzione della rete ad anello da 10 kV. Può ottenere un'alimentazione bidirezionale. Quando un circuito si guasta, può passare automaticamente a un altro circuito, evitando efficacemente interruzioni di corrente e garantendo la normale alimentazione in scenari come aree residenziali e piccole fabbriche. È particolarmente adatto per scenari su piccola scala con requisiti di base per la continuità dell'alimentazione.

Scelta ad alto rapporto costo-efficacia, costi direttamente ridotti del 50%: rispetto al quadro elettrico KYN28, il prezzo è direttamente ridotto del 50%. Elimina le funzioni ridondanti e si concentra sui requisiti fondamentali della distribuzione in reti ad anello piccolo. Senza spendere una grande quantità di denaro in apparecchiature complesse, è possibile ottenere una soluzione di distribuzione della rete ad anello stabile e affidabile a un costo inferiore, riducendo significativamente il budget di approvvigionamento e migliorando il rapporto costo-efficacia del progetto.

Garanzia di qualità professionale

Junray Electrical, in qualità di produttore, fornitore e fabbrica professionale in Cina, è profondamente impegnato da molti anni nella ricerca e nella produzione di apparecchiature di distribuzione. Segue rigorosamente gli standard internazionali e nazionali come IEC 62271-200 e GB/T 3906. Ogni quadro principale ad anello isolato in gas XGN15-12 è stato sottoposto a severi test di resistenza alla tensione e di isolamento, garantendo un'alta qualità. Adottiamo un design dell'unità standardizzato e il mobile è realizzato con precisione con piastre di acciaio di alta qualità. Ha un'elevata resistenza meccanica, con un livello di protezione IP3X, che può impedire efficacemente l'ingresso di polvere e proteggere i componenti interni ad alta tensione. È dotato di dispositivi di interblocco meccanico a cinque misure per prevenire malfunzionamenti e garantire la sicurezza del personale di manutenzione. L'uso interno di terminali per cavi prefabbricati isolati in gomma siliconica rende l'installazione conveniente e, durante la manutenzione, possono essere rapidamente smontati e ripristinati, adattandosi ulteriormente alle esigenze di utilizzo di scenari su piccola scala.

Adattamento universale della scena

Il quadro principale ad anello isolato in gas XGN15-12 è ampiamente compatibile con vari scenari di distribuzione di reti ad anello ultra-piccole da 10 kV, soddisfacendo con precisione le richieste di energia di diversi scenari senza la necessità di ulteriori modifiche e può essere messo direttamente in uso.

Per gli scenari di distribuzione in aree residenziali, è compatibile con le sale di distribuzione ultra-piccole in aree residenziali per la distribuzione di reti ad anello da 10 kV, di piccole dimensioni e senza occupazione, garantendo una fornitura elettrica stabile per i residenti;

Per le piccole fabbriche, è compatibile con la distribuzione della rete ad anello da 10 kV per piccole fabbriche, con carichi stabili e bassi tassi di guasto, soddisfacendo le richieste di energia della fabbrica per la produzione, risparmiando allo stesso tempo lo spazio della sala di distribuzione;

Per le piccole sottostazioni, è compatibile con i requisiti di alimentazione ultra-piccoli delle piccole sottostazioni da 10 kV, con un'alimentazione di rete ad anello stabile e costi operativi e di manutenzione ridotti;

Per scenari di piccoli progetti infrastrutturali, è compatibile con la distribuzione della rete ad anello da 10 kV per piccoli progetti infrastrutturali, con installazione conveniente, durevole e di lunga durata, garantendo il regolare avanzamento dei progetti infrastrutturali.

Per quanto riguarda noi

Junray Electrical dispone di un sistema completo di ricerca e sviluppo, produzione e ispezione della qualità. I componenti principali sono selezionati da marchi di alta qualità. Ogni quadro principale ad anello isolato in gas XGN15-12 viene sottoposto a severi test prima di lasciare la fabbrica, garantendo che le prestazioni soddisfino gli standard e possano superare senza problemi l'accettazione del progetto. Questo prodotto è appositamente personalizzato per scenari ultra-piccoli, con dimensioni più ridotte e maggiore rapporto costo-efficacia. È più adatto per locali di distribuzione ultra-piccoli rispetto a prodotti simili. Forniamo una guida completa alla selezione pre-vendita e servizi di manutenzione post-vendita. Possiamo offrire suggerimenti di adattamento personalizzati in base alle reali esigenze dello scenario del cliente e fornire anche una guida professionale all'installazione e alla messa in servizio, rendendo il processo di acquisto più privo di preoccupazioni e l'utilizzo più rassicurante e aiutando i clienti a ridurre i costi e migliorare l'efficienza della distribuzione.

Acquisto immediato

Per gli scenari di distribuzione di reti ad anello ultra-piccole da 10 kV, la scelta dell'apparecchiatura giusta non solo risolve il problema di "non avere abbastanza spazio", ma consente anche di risparmiare sui costi e garantire un'alimentazione elettrica stabile. La scelta di Junray Electrical garantisce qualità, offre prezzi più convenienti e fornisce una compatibilità più precisa, affrontando perfettamente i punti critici dei normali armadi di rete ad anello di grandi dimensioni e con costi elevati. Non esitare. Contattaci immediatamente per assicurarti questa scelta migliore per le apparecchiature di distribuzione dell'alimentazione per reti ad anello ultrapiccole. Ciò consentirà un'alimentazione di rete ad anello stabile, sicura ed efficiente in una sala elettrica ultra-piccola, riducendo significativamente i costi di approvvigionamento e funzionamento!

Progetto commerciale a Dhaka, Bangladesh

Panoramica del progetto

·Nome del progetto: Progetto di distribuzione dell'energia per un centro commerciale a Dhaka

·Località: Dacca, Bangladesh

·Data di completamento: febbraio 2026

·Scala del progetto: sottostazione di distribuzione 10kV per un centro commerciale; capacità totale di 8000kVA

Prodotti utilizzati

·Modello: Unità principale ad anello XGN15-12 (RMU)

·Quantità: 12 unità

·Configurazione: Componenti domestici di alta qualità; Certificato CE

·Certificazione: certificato CE

·Requisiti speciali: Adatto ad ambienti a temperatura elevata e ad alta umidità; resistente alla corrosione

Soluzione

Dhaka, Bangladesh, sperimenta un clima tropicale caratterizzato da alte temperature e umidità, e il cliente aveva un budget limitato. Abbiamo fornito una soluzione XGN15-12 personalizzata:

1. Adattamento agli ambienti tropicali

·Le custodie sono dotate di finitura verniciata a polvere resistente alla corrosione con un sistema di rivestimento a doppio strato per resistere a calore e umidità elevati.

·Tutti i componenti metallici interni sono zincati per prevenire ruggine e corrosione.

·Dotato di riscaldatori anticondensa e ventole a temperatura controllata per prevenire la formazione di condensa in ambienti umidi.

·Tutti i componenti sono classificati per un'ampia gamma di temperature per garantire un funzionamento affidabile in condizioni di calore elevato.

2. Soluzione economicamente vantaggiosa

·Utilizza componenti di marca nazionale di alta qualità, offrendo prestazioni affidabili a un prezzo competitivo.

·Prezzo inferiore di oltre il 60% rispetto ai marchi europei, riducendo significativamente i costi del progetto.

·Certificazione CE, conforme agli standard internazionali e garanzia di qualità.

·Presenta una tecnologia matura con una comprovata esperienza di applicazione globale.

3. Servizio di supporto

·Documentazione tecnica completa fornita in inglese.

·Supporto tecnico remoto e guida alla messa in servizio disponibili.

·Fornitura di formazione operativa in lingua inglese.

·Pezzi di ricambio comuni inclusi nella spedizione per una comoda sostituzione in loco.

Feedback dei clienti

"Il clima a Dhaka è molto caldo e umido, quindi eravamo preoccupati per la durata del quadro. Le RMU XGN15-12 di Junray sono in funzione ormai da 3 mesi e funzionano perfettamente: senza surriscaldamento o problemi di corrosione. Anche il prezzo è molto competitivo, molto inferiore a quello dei marchi europei ma con certificazione CE e buona qualità. Anche il loro supporto tecnico remoto è molto utile. Siamo molto soddisfatti."

— Ingegnere elettrico, società immobiliare commerciale del Bangladesh

Panoramica del progetto di ristrutturazione

Questo progetto prevede la costruzione di un nuovo sistema di distribuzione elettrica a 10kV per un progetto di riqualificazione urbana comprendente grattacieli residenziali, unità commerciali a livello stradale, un garage sotterraneo e strutture pubbliche di supporto; serve un carico residenziale urbano ad alta densità. L'area era precedentemente rifornita da linee aeree obsolete in una configurazione radiale a sorgente singola, con conseguente scarsa affidabilità, alti tassi di guasto e mancanza di capacità di commutazione dei guasti, al di sotto dei moderni standard di alimentazione residenziale.

Il progetto prevede la costruzione di una nuova sottostazione di distribuzione ad alta tensione autonoma che utilizza unità principali ad anello (RMU) SF6 di tipo fisso XGN15-12. Ciò stabilisce una struttura di alimentazione "mano nella mano" (anello), consentendo il backup a doppia sorgente, l'isolamento sezionale, la distribuzione del carico e la protezione dei terminali, soddisfacendo così i requisiti di elevata affidabilità, funzionamento esente da manutenzione e design compatto delle apparecchiature.

Problemi prima della ristrutturazione

Bassa affidabilità della fornitura: la fornitura da un'unica fonte tramite linee obsolete significava che qualsiasi guasto o manutenzione della linea richiedeva un blackout totale dell'area, con conseguenti frequenti reclami da parte dei residenti.

Apparecchiature obsolete e rischi per la sicurezza: i quadri preesistenti soffrivano di degrado dell'isolamento e scarse capacità di estinzione dell'arco, rendendoli soggetti a inciampi e guasti dielettrici durante i temporali.

Mancanza di capacità di backup del circuito: l'assenza di funzioni di commutazione della fonte di alimentazione significava che il sistema non poteva soddisfare gli standard di accettazione per l'alimentazione a doppia fonte nei nuovi insediamenti residenziali.

Ampio ingombro e O&M complesso: i tradizionali armadi fissi ad alta tensione erano ingombranti e complessi, con conseguenti elevati costi di ingegneria civile e un pesante carico di lavoro di manutenzione giornaliera.

Protezione imprecisa: la mancanza di unità combinate di interruttori con fusibile dedicate ha impedito il rapido isolamento dei guasti da cortocircuito o sovraccarico del trasformatore.

Piano di configurazione dell'attrezzatura

In conformità con gli standard di progettazione della rete di distribuzione residenziale e le norme di costruzione, la sottostazione ad alta tensione è dotata di RMU XGN15-12 10 kV SF6. Viene adottata una configurazione di rete ad anello standard "due ingressi e quattro uscite" per facilitare l'alimentazione del circuito a doppia sorgente, la commutazione di collegamento sezionale e la protezione dei terminali del trasformatore. Specifiche principali dell'attrezzatura

Modello: XGN15-12 Unità principale ad anello SF6 ad alta tensione CA per interni (RMU)

Tensione nominale: 12kV (compatibile con reti di distribuzione 10kV)

Corrente nominale: 630 A

Interruzione in cortocircuito: interruttore-sezionatore + unità combinata con fusibile; consente una rapida eliminazione dei guasti da cortocircuito del trasformatore

Struttura principale: interruttore di interruzione del carico a tre posizioni SF6 (chiuso, aperto, terra); prestazione di isolamento stabile

Caratteristiche del mobile: struttura compatta, ingombro ridotto, esente da manutenzione, eccellenti prestazioni di tenuta

Modalità operativa: opzioni manuali ed elettriche; dotato di indicazione di linea attiva, indicazione di guasto e interblocco "cinque-prevenzione".

Modalità applicative: alimentatore principale ad anello, alimentatore terminale, alimentatore di backup a doppia sorgente

Punti salienti di costruzione e applicazione

Le dimensioni compatte consentono di risparmiare sui costi di ingegneria civile: volume inferiore e layout più compatto rispetto ai quadri rivestiti in metallo KYN28; adatto per piccoli locali di distribuzione in complessi residenziali, riducendo notevolmente gli investimenti in infrastrutture civili.

Isolamento SF6 stabile e affidabile: design completamente sigillato con isolamento in gas; resistente alla polvere esterna, all'umidità o alla condensa; adatto per scantinati e locali di distribuzione chiusi.

Elevata tolleranza ai guasti per l'alimentazione principale dell'anello: configurazione del circuito dell'anello "Hand-in-hand"; consente l'isolamento di qualsiasi sezione di linea guasta mentre l'altra sezione mantiene l'alimentazione, consentendo la commutazione senza interruzione del servizio.

Combinazione di protezione mirata: combinazione interruttore-sezionatore + fusibile limitatore di corrente; specificatamente progettati per la protezione di cabine elettriche scatolate e trasformatori di distribuzione residenziale; garantisce una rapida eliminazione dei guasti e un funzionamento preciso.

Funzionalità di sicurezza complete "cinque-prevenzioni": l'interblocco meccanico previene incidenti come la chiusura sotto carico, la messa a terra sotto tensione o l'ingresso non autorizzato nei compartimenti.

Prestazioni operative

Affidabilità dell'alimentatore notevolmente migliorata: il backup principale ad anello a doppia sorgente consente la manutenzione della linea e l'isolamento dei guasti a punto singolo senza interruzioni su larga scala; l'affidabilità dell'alimentazione elettrica regionale soddisfa gli standard di accettazione della rete statale.

Funzionamento stabile e senza guasti: la struttura in gas SF6 completamente isolata elimina i guasti causati da dispersione, scariche elettriche o umidità; nessun incidente di intervento o anomalia di isolamento durante tutto l'anno.

Eliminazione dei guasti rapida e precisa: eliminazione istantanea dei cortocircuiti e dei sovraccarichi del trasformatore di distribuzione; protegge efficacemente i trasformatori a valle e le apparecchiature a bassa tensione. Oneri di O&M significativamente ridotti: l'apparecchiatura presenta un design esente da manutenzione, eliminando la necessità di ispezioni frequenti o rifornimento di gas, rendendola ideale per il funzionamento non presidiato a lungo termine nelle sottostazioni di distribuzione residenziale.

Completamento e accettazione riusciti: pienamente conforme agli standard di progettazione per la distribuzione di energia residenziale urbana, nonché ai requisiti per l'alimentazione principale ad anello e il trasferimento automatico a doppia alimentazione.

Riepilogo del caso

L'unità principale ad anello (RMU) XGN15-12 è il quadro ad alta tensione più diffuso ed economico per progetti di ristrutturazione residenziale, commerciale e municipale, nonché per l'integrazione con sottostazioni box-type e reti di distribuzione urbana. Rispetto ai quadri estraibili blindati (serie KYN), offre vantaggi quali costi inferiori, ingombro compatto, funzionamento esente da manutenzione e idoneità per configurazioni di reti ad anello. È particolarmente adatto per la distribuzione di terminali da 10 kV, la sezionalizzazione dell'anello principale e i progetti di distribuzione dell'energia in aree residenziali e commerciali, rendendolo la scelta preferita per la costruzione di reti di distribuzione urbana standardizzata.
