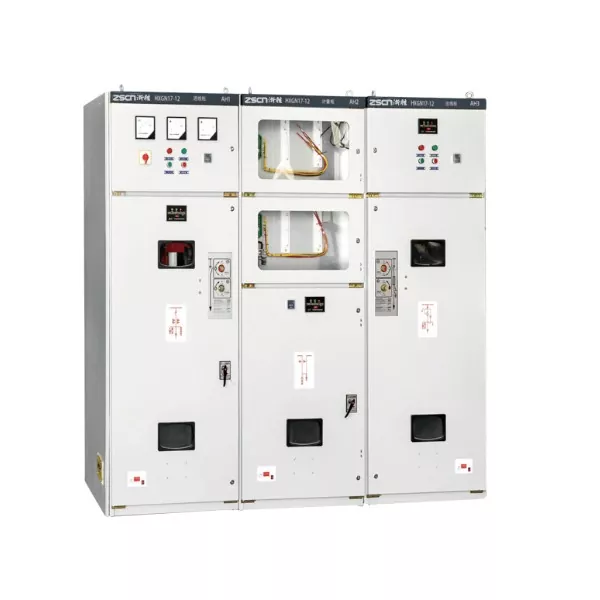

Unità principale ad anello con chiusura in metallo HXGN17-12

In molti scenari di distribuzione di reti ad anello di piccole dimensioni da 10 kV, l'affidabilità delle apparecchiature è estremamente impegnativa. Tuttavia, le prestazioni dei normali armadi di rete ad anello HXGN sono insufficienti e la loro stabilità operativa è scarsa, rendendo difficile soddisfare i requisiti di alimentazione di tali scenari. In alcuni casi è necessario installare gli armadi di rete ad anello in sottostazioni box. I normali armadi di rete ad anello sono di dimensioni troppo grandi e hanno una scarsa adattabilità, il che rende impossibile un'implementazione flessibile. L'unità principale ad anello con chiusura in metallo HXGN17-12 risolve esattamente questo punto dolente. Basato sull'HXGN ordinario, è stato completamente aggiornato, tenendo conto dell'affidabilità, della compattezza e dell'adattabilità, ed è diventato una soluzione aggiornata esclusiva per la distribuzione di piccole reti ad anello da 10 kV di fascia alta.

Tre aggiornamenti importanti

L'unità principale ad anello chiuso in metallo HXGN17-12 è una versione aggiornata del normale HXGN. Ciascun vantaggio è ottimizzato per soddisfare i requisiti fondamentali della distribuzione dell'alimentazione su reti ad anello piccolo.

Struttura migliorata, funzionamento più stabile e affidabile: Adottando una struttura scatolata migliorata, rispetto al normale armadio di rete ad anello HXGN, il design strutturale è più ragionevole, la disposizione dei componenti interni è ottimizzata, riducendo i rischi operativi, il tasso di guasto è significativamente ridotto, non è richiesta manutenzione frequente, adattandosi perfettamente ai requisiti di alta affidabilità di piccoli scenari di rete ad anello da 10 kV, in grado di funzionare stabile a lungo termine e garantire un'alimentazione continua.

Interruttore di carico SF6, prestazioni di estinzione dell'arco superiori: dotato di un interruttore di carico SF6 maturo, che utilizza il gas SF6 come isolante e mezzo di estinzione dell'arco, la capacità di estinzione dell'arco supera di gran lunga quella dei normali vacuostati, con velocità di interruzione elevata, energia dell'arco ridotta, leggera erosione dei contatti, funzionamento più affidabile, soddisfacendo meglio le effettive esigenze della piccola rete di distribuzione ad anello da 10 kV e avendo anche la caratteristica di esente da manutenzione a lungo termine, riducendo i costi di funzionamento e manutenzione successivi.

Protezione di interblocco a cinque prevenzioni, funzionamento più sicuro: dotato di un dispositivo di interblocco a cinque prevenzioni dedicato, che segue rigorosamente i requisiti di sicurezza "cinque prevenzioni", prevenendo completamente operazioni errate come funzionamento del carico, contatto accidentale con parti sotto tensione, ecc., non solo garantendo la sicurezza personale del personale di manutenzione, ma anche evitando guasti alle apparecchiature e interruzioni di corrente causate da operazioni errate, costruendo in modo completo una barriera di sicurezza operativa ad alta tensione da 10 kV.

Specifiche tecniche

Gli scenari applicativi coprono vari sistemi di distribuzione dell'alimentazione su rete ad anello da 10 kV di fascia alta su piccola scala.

Grazie all'elevata affidabilità, alle dimensioni compatte e all'ampia adattabilità, l'unità principale ad anello chiuso in metallo HXGN17-12 è ampiamente utilizzata in vari scenari di distribuzione dell'alimentazione su rete ad anello da 10 kV su piccola scala con requisiti di elevata affidabilità. Può anche essere installato in modo flessibile in sottostazioni box e ha un'adattabilità estremamente forte. Negli scenari di distribuzione dell'energia in aree residenziali, è adatto per la distribuzione dell'energia su reti ad anello da 10 kV in aree residenziali con requisiti di elevata affidabilità, garantendo una fornitura elettrica stabile per i residenti. Negli scenari di piccole fabbriche, è adatto per la distribuzione dell'alimentazione su rete ad anello da 10 kV in piccole fabbriche, soddisfacendo i requisiti di alimentazione stabile per la produzione. Negli scenari di piccole sottostazioni, è adatto per la distribuzione dell'alimentazione di rete ad anello da 10 kV di piccole sottostazioni da 10 kV, con funzionamento stabile e manutenzione conveniente. Negli scenari di piccoli progetti infrastrutturali, è adatto per la distribuzione dell'alimentazione di rete ad anello da 10 kV di piccoli progetti infrastrutturali, essendo durevole, affidabile e altamente adattabile.

Garanzia di qualità

Junray Electrical, in qualità di produttore, fornitore e fabbrica professionale in Cina, segue rigorosamente lo standard nazionale dell'unità principale ad anello HXGN17-12. Ogni unità principale ad anello chiuso in metallo HXGN17-12 è sottoposta a rigorosi test strutturali, test di tensione di resistenza e test di interblocco per garantire un funzionamento stabile e sicuro e garantire la qualità. Offriamo personalizzazione dell'unità e personalizzazione delle funzioni. Sulla base del piccolo piano di distribuzione della rete ad anello da 10 kV del cliente, possiamo personalizzare un armadio esclusivo per soddisfare perfettamente le effettive esigenze. Che si tratti di una gara d'appalto o di un'accettazione tecnica, può essere superato con successo. Il processo è maturo e duraturo, rendendo l'approvvigionamento più conveniente e l'utilizzo più rassicurante.

Panoramica del progetto

Questo progetto prevede l'aggiornamento e il rinnovamento del sistema di distribuzione dell'energia da 10 kV per un gruppo di piccole e medie imprese (PMI) all'interno di un parco industriale. Il parco comprende più edifici industriali standard, officine di ricerca e sviluppo e carichi di utilità associati; il carico elettrico è distribuito su numerosi circuiti derivati, rendendo necessaria una configurazione di alimentazione con rete ad anello multisegmento. I vecchi quadri esistenti soffrivano di degrado dell'isolamento, progettazione strutturale rudimentale, mancanza di affidabili meccanismi di interblocco "cinque-prevenzioni" e incapacità di facilitare l'interconnessione flessibile della rete ad anello. Questi problemi hanno provocato estese interruzioni di corrente durante la manutenzione e una bassa affidabilità della fornitura, con un grave impatto sulle normali operazioni di produzione delle aziende.

Il progetto prevede la sostituzione di tutti i quadri di distribuzione ad alta tensione con unità principali ad anello con custodia metallica (RMU) per interni HXGN17-12. Queste unità gestiranno le linee in entrata da 10 kV, l'interconnessione sezionale, la diramazione del carico e l'alimentazione dei terminali per le sottostazioni di tipo box. Questa configurazione stabilisce una struttura di rete di distribuzione affidabile caratterizzata da segmenti multipli e interconnessioni, soddisfacendo così i requisiti del parco in termini di espansione della capacità, isolamento per manutenzione e trasferimento di energia non-stop.

Problemi prima della ristrutturazione

Rischi significativi per la sicurezza associati all'invecchiamento dei quadri: i vecchi armadi di tipo fisso erano privi di interblocchi completi di "cinque prevenzioni", rendendoli soggetti a errori operativi; il degrado dell'isolamento e l'accumulo di polvere hanno portato a inseguimenti e scariche elettriche, provocando inciampi durante i temporali.

Incapacità di fornire un'alimentazione flessibile su rete ad anello: le apparecchiature esistenti mancavano di interconnessione affidabile e di capacità di sezionamento; i guasti hanno reso necessaria la chiusura totale della linea, con conseguenti notevoli perdite di produzione per le imprese del parco.

Difficoltà nell'espansione dei circuiti: la struttura fissa dei vecchi armadi impediva l'aggiunta di nuovi circuiti derivati, non riuscendo a soddisfare le crescenti richieste di energia delle nuove imprese che entravano nel parco.

Manutenzione e operazioni complicate: la mancanza di compartimenti funzionali indipendenti ha fatto sì che la manutenzione richiedesse interruzioni di corrente su larga scala, con conseguenti rischi operativi elevati e bassa efficienza delle riparazioni di emergenza.

Basso grado di protezione: dato l'ambiente complesso e gli alti livelli di polvere che circondano gli edifici della fabbrica, gli armadi standard offrivano una scarsa resistenza alla polvere e all'umidità, con conseguente alto tasso di guasto delle apparecchiature.

Piano di configurazione dell'attrezzatura

Per soddisfare le caratteristiche di distribuzione del parco industriale, in particolare la necessità di filiali multiple, interconnessione di reti ad anello e frequenti espansioni di capacità, il progetto adotta unità principali ad anello chiuse in metallo (RMU) di tipo box HXGN17-12 per il sistema di distribuzione di media tensione. Queste unità utilizzano un design di interruttore-sezionatore a vuoto, che fornisce funzioni affidabili di rete ad anello, sezionamento e protezione dei terminali. Specifiche principali dell'attrezzatura

Modello: Unità principale ad anello chiuso in metallo (RMU) a media tensione per interni HXGN17-12

Tensione nominale: 12kV (adatto per reti di distribuzione 10kV)

Corrente nominale: 630 A

Elemento di interruzione: interruttore sotto carico a vuoto combinato con protezione con fusibile limitatore di corrente

Struttura del mobile: chiusa in metallo; compartimenti sbarre e cavi indipendenti; canale di scarico della pressione integrato

Classe di protezione: IP4X (resistente alla polvere e all'umidità; adatto per ambienti industriali complessi)

Caratteristiche di sicurezza: interblocchi meccanici/elettrici "cinque-prevenzioni" completi, indicazione della linea sotto tensione, indicazione di guasto e interblocchi di messa a terra

Modalità operative: supporta l'interconnessione di rete ad anello, l'alimentazione sezionata, la distribuzione dei terminali e il backup a doppia alimentazione

Punti salienti della costruzione e dell'applicazione

Forte capacità di rete ad anello e alimentazione flessibile: consente la configurazione flessibile di reti multi-sezione "concatenate" (mano nella mano); è possibile isolare i guasti in una singola sezione e reindirizzare l'alimentazione, riducendo significativamente la portata delle interruzioni di corrente.

Prestazioni stabili di estinzione dell'arco sotto vuoto: utilizza interruttori di carico a vuoto che offrono elevate capacità di estinzione dell'arco, non combustibilità e funzionamento esente da manutenzione; elimina i rischi di perdite di gas associati ai quadri in SF6, garantendo la sicurezza ambientale.

Struttura resistente adatta per ambienti industriali: armadio metallico completamente chiuso con elevato grado di protezione; resiste efficacemente alla polvere di fabbrica e alle fluttuazioni di temperatura e umidità, garantendo stabilità dell'isolamento a lungo termine.

Comoda espansione della capacità: gli armadietti possono essere uniti in modo flessibile uno accanto all'altro; futuri aumenti di carico all'interno del parco industriale possono essere gestiti attraverso l'espansione diretta senza richiedere una revisione completa del sistema.

Interblocchi di sicurezza completi con "cinque misure di prevenzione": elimina completamente gli incidenti elettrici critici come la commutazione sotto carico, l'apertura di porte sotto tensione o la messa a terra accidentale, garantendo un'elevata sicurezza durante il funzionamento e la manutenzione.

Prestazioni operative

Affidabilità dell'alimentatore notevolmente migliorata: consente l'isolamento sezionale e il reindirizzamento dei guasti; manutenzioni o guasti non richiedono più l'arresto totale della linea, garantendo una produzione continua per le imprese all'interno del parco.

Funzionamento stabile e senza guasti: l'estinzione dell'arco sotto vuoto combinata con una struttura completamente sigillata previene dispersione, scariche elettriche e guasti legati all'umidità, con conseguente zero interventi anomali durante tutto l'anno.

Eliminazione dei guasti precisa e affidabile: la protezione combinata con fusibile e interruttore di carico garantisce una rapida eliminazione dei guasti da cortocircuito nei trasformatori e nelle linee derivate, salvaguardando le apparecchiature a valle.

O&M sicuro e conveniente: presenta funzioni complete di "Cinque Prevenzioni" e un layout strutturale chiaro; le posizioni dei guasti sono facilmente identificabili, aumentando significativamente l'efficienza della manutenzione e riducendo drasticamente i rischi operativi. Soddisfa le esigenze di espansione della capacità a lungo termine: l'armadio è dotato di una struttura espandibile che accoglie la futura attrazione commerciale e la crescita del carico all'interno del parco industriale, con ampia capacità riservata alla distribuzione dell'energia.

Riepilogo del caso

L'HXGN17-12 è un'unità principale ad anello (RMU) di tipo sotto vuoto progettata specificamente per parchi industriali, cluster industriali, sale di distribuzione dell'energia nelle fabbriche e aggiornamenti della rete di distribuzione urbana. A differenza dell'XGN15-12 (che utilizza l'isolamento in gas SF6), questo modello utilizza l'estinzione dell'arco sotto vuoto, elimina i rischi di perdite di gas ed è ecologico e non richiede manutenzione. Rispetto ai quadri blindati della serie KYN28, offre costi inferiori, ingombro ridotto e adattabilità superiore per le configurazioni di reti ad anello, rendendolo la scelta ottimale ed economicamente vantaggiosa per i sistemi di distribuzione di reti ad anello ad alta affidabilità che richiedono più circuiti e capacità di sezionamento nelle zone industriali.
