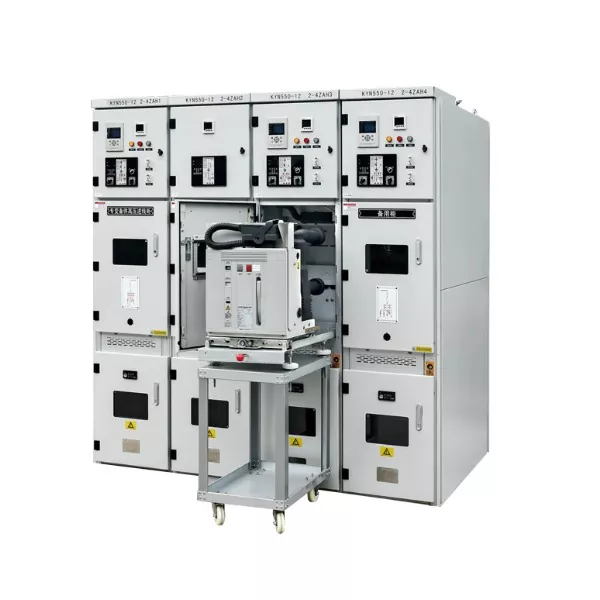

Quadro metallico CA KYN550-12

Il quadro metallico CA KYN550-12 è dotato di una funzione di interblocco "cinque-prevenzione" progettata per impedire: l'estrazione o l'inserimento del carrello dell'interruttore sotto carico; apertura o chiusura involontaria dell'interruttore; chiudere l'interruttore mentre l'interruttore di terra è in posizione chiusa; ingresso accidentale in un compartimento sotto tensione; e chiusura involontaria dell'interruttore di messa a terra mentre l'apparecchiatura è sotto tensione. Il carrello dell'interruttore automatico sotto vuoto a tenuta solida di media tensione per interni, fornito da Tianhe Electric, è un dispositivo di distribuzione dell'energia con prestazioni superiori. Il design compatto del KYN550-12 consente ai clienti di risparmiare una notevole quantità di spazio all'interno della loro infrastruttura di distribuzione dell'energia.

Caratteristiche del prodotto

Design compatto, ingombro ridotto: occupando il 30% di volume in meno rispetto ai quadri standard per armadio centrale KYN28, questa unità è perfettamente adatta per sale di distribuzione su piccola scala. Richiede uno spazio minimo, consentendo l'installazione di apparecchiature estraibili anche negli ambienti più ristretti.

Design estraibile, manutenzione senza interruzione dell'alimentazione: mantenendo la classica struttura del carrello estraibile, questo sistema consente la manutenzione senza la necessità di un'interruzione completa dell'alimentazione. Se si verifica un guasto in un determinato circuito, è sufficiente ritirare il carrello corrispondente; i restanti circuiti rimangono completamente inalterati, eliminando la necessità di diseccitare l'intero sistema, una funzionalità identica a quella del quadro KYN28 standard.

Interblocco "cinque-prevenzioni", sicuro e affidabile: dotato di un meccanismo di protezione di interblocco "cinque-prevenzioni" dedicato, il sistema previene completamente gli errori operativi e garantisce la sicurezza delle operazioni ad alta tensione da 10 kV, fornendo esattamente lo stesso livello di protezione di sicurezza presente nei quadri KYN28 standard.

Elevata redditività, costi inferiori: con un prezzo inferiore del 20% rispetto al quadro KYN28 standard, questa unità offre un valore eccezionale. Per le applicazioni su piccola scala, non è necessario sostenere le spese elevate per l'acquisto di un'unità KYN28 di dimensioni standard; il quadro elettrico CA con custodia in metallo KYN550-12 è più che sufficiente per il compito, con conseguenti notevoli risparmi sui costi.

Parametro del prodotto

Dettagli del prodotto

1. Struttura estraibile compatta: il quadro elettrico CA KYN550-12 con custodia in metallo è più piccolo del 30% rispetto al quadro KYN28 standard pur mantenendo la piena funzionalità di estrazione.

2. Unità estraibile rimovibile: l'unità estraibile può essere facilmente rimossa, consentendo la manutenzione senza la necessità di un'interruzione di corrente, offrendo praticità e velocità.

3. Protezione di interblocco "cinque-prevenzione": presenta un doppio sistema di interblocco meccanico ed elettrico per prevenire errori operativi, garantendo sicurezza e affidabilità.

4. Protezione di tenuta IP4X: design resistente alla polvere e all'acqua che protegge efficacemente i componenti interni ad alta tensione.

5. Sistema di sbarre compatto: sbarre miniaturizzate ad alta tensione caratterizzate da elevata capacità di trasporto di corrente e integrità di isolamento superiore.

Progetto di distribuzione elettrica per un edificio commerciale a Singapore

Panoramica del progetto

·Nome del progetto: Progetto di distribuzione di energia ad alta tensione per un complesso commerciale a Singapore

·Località: Singapore

·Data di completamento: gennaio 2026

·Ambito del progetto: sala di distribuzione da 10 kV per un complesso commerciale, dotata di quattro trasformatori da 1600 kVA

Prodotti utilizzati

·Modello: quadro ad alta tensione KYN550-12

·Quantità: 12 unità

·Configurazione: interruttori automatici in vuoto compatti ABB + relè di protezione a microprocessore ABB

·Requisiti di certificazione: certificato CE; conforme ai requisiti della rete di Singapore

·Requisiti speciali: dimensioni compatte (per soddisfare la scarsità di territorio di Singapore); assistenza per la certificazione PSB

Soluzione

A causa della scarsità di terreno a Singapore e dello spazio limitato nelle sale di distribuzione, il cliente richiedeva apparecchiature con un ingombro ridotto. Abbiamo fornito la soluzione di esportazione KYN550:

1. Il design compatto consente di risparmiare spazio

·L'ingombro totale per 12 unità KYN550 è di soli ca. 3,3 m², risparmiando oltre il 70% di spazio rispetto alle soluzioni tradizionali

·Riduzione significativa dei costi di ingegneria civile del cliente

·Trasporto e installazione più semplici, adatti all'ambiente urbano di Singapore

2. Certificazione e conformità

·Tutti i prodotti sono certificati CE e conformi agli standard IEC

·Documentazione tecnica completa in inglese e rapporti di prova forniti

·Assistenza fornita per la richiesta di certificazione PSB di Singapore, inclusa tutta la documentazione necessaria

·Conforme ai requisiti tecnici di connessione alla rete di SP Group (Singapore Power)

3. Adattabilità ambientale

·Progettato per il clima tropicale caldo e umido di Singapore

·L'involucro del quadro presenta una finitura verniciata a polvere anticorrosione

·Design migliorato per ventilazione e dissipazione del calore

·I componenti metallici interni sono zincati per prevenire ruggine e corrosione

Feedback dei clienti

"Lo spazio è molto costoso a Singapore, quindi cercavamo una soluzione di quadro compatto. Il KYN550 di Junray è perfetto: occupa solo il 30% dello spazio di un quadro tradizionale ma ha tutte le stesse funzioni. La qualità è eccellente e ci hanno aiutato con il processo di certificazione PSB. Siamo molto soddisfatti e utilizzeremo sicuramente il KYN550 per i nostri progetti futuri."

— Project Manager, Società di ingegneria di Singapore
