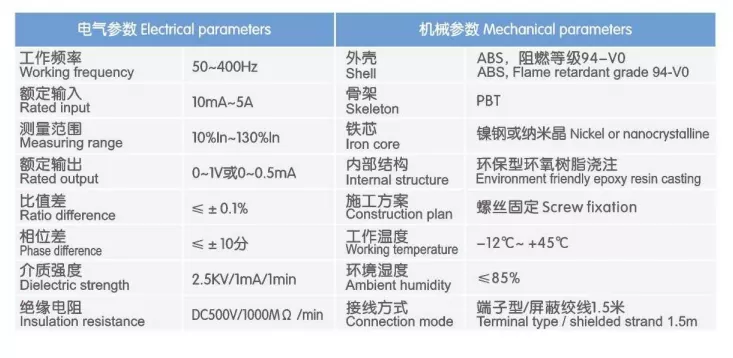

Il trasformatore di corrente differenziale circolare presenta una struttura integrata a circuito chiuso e un nucleo ad alta permeabilità, che consente il rilevamento preciso di correnti residue minime (a livello di milliampere) con uscita del segnale stabile e forte resistenza alle interferenze. La serie di prodotti offre un'ampia gamma di dimensioni di apertura per accogliere diversi diametri di cavo e dimensioni di sbarre collettrici.
1. Rilevamento della sequenza zero ad alta sensibilità
Utilizzando un materiale centrale ad alta permeabilità, il dispositivo presenta un circuito magnetico continuo senza traferri e un'eccellente linearità della curva di magnetizzazione. Identifica accuratamente i segnali di corrente residua a livello di milliampere con elevata sensibilità e bassi tassi di errore, prevenendo efficacemente sia falsi allarmi che rilevamenti mancati. Con una forte resistenza alle interferenze elettromagnetiche esterne, mantiene un'uscita del segnale stabile e precisa anche in ambienti di distribuzione complessi, fornendo dati affidabili per la protezione dalle dispersioni verso terra e i sistemi di allarme precoce in caso di incendio.
2. Struttura integrata a circuito chiuso
L'unità utilizza un design ad anello chiuso con un circuito magnetico continuo, offrendo precisione e stabilità di misurazione superiori rispetto ai design a nucleo diviso (apribile). L'alloggiamento è stampato ad iniezione in plastica tecnica ignifuga ad alta resistenza, mentre l'interno è sigillato con resina epossidica. Ciò garantisce resistenza all'umidità, alla polvere e all'invecchiamento, con conseguente deriva termica minima e prestazioni costanti durante il funzionamento a lungo termine, rendendolo ideale per l'uso continuo all'interno degli armadi di distribuzione dell'alimentazione.
3. Gamma di apertura completa

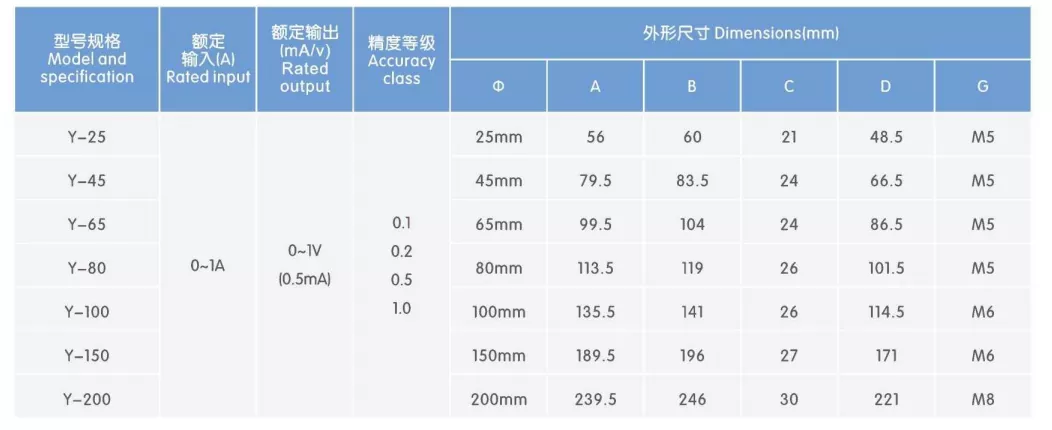

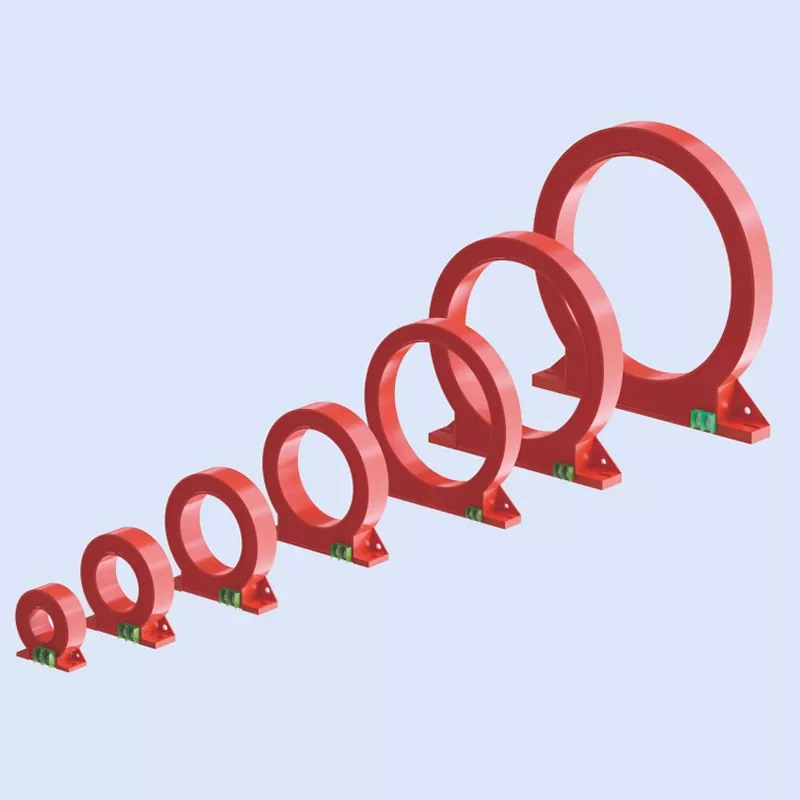

È disponibile un'ampia varietà di dimensioni di apertura, che vanno dai modelli di piccolo diametro per circuiti derivati ai modelli di grande diametro per le linee di ingresso principali. Soddisfano diversi requisiti di cablaggio, inclusi cavi singoli di piccolo diametro, cavi multipli di grande diametro e sbarre collettrici rettangolari. Adatta a tutti i livelli della rete di distribuzione, dai rami terminali agli armadi di ingresso principali, la serie offre una selezione flessibile per soddisfare esigenze di installazione specifiche in diversi progetti.

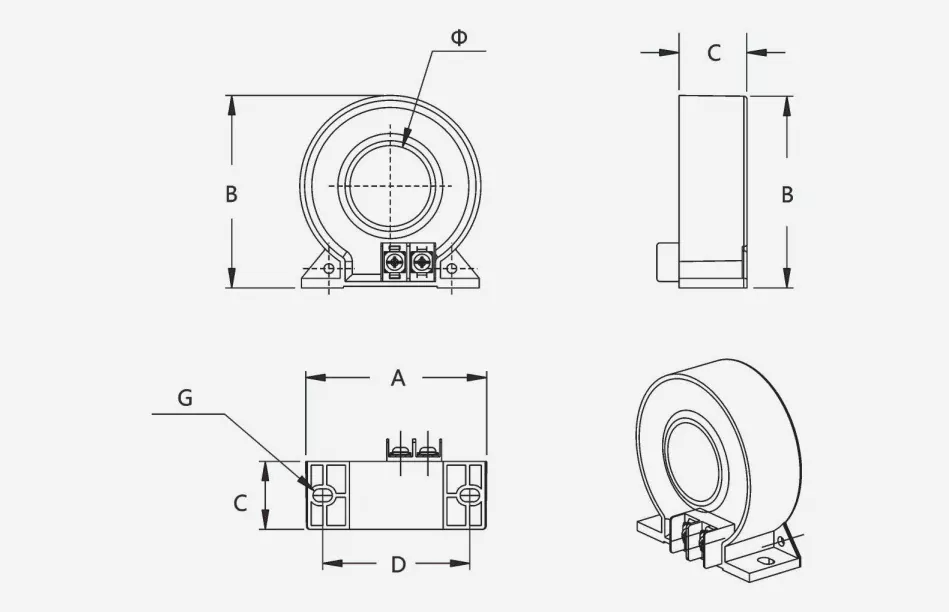

4. Design con montaggio su base
Il prodotto è dotato di una base di montaggio integrata, che consente un fissaggio rapido e sicuro con viti all'interno degli armadi di distribuzione dell'alimentazione, garantendo un'installazione stabile e senza oscillazioni. Dispone di terminali standard montati lateralmente con etichettatura chiara per un cablaggio semplice e conveniente. È direttamente compatibile con i principali rilevatori elettrici di monitoraggio antincendio, relè differenziali e pannelli di controllo antincendio, eliminando la necessità di adattatori aggiuntivi e aumentando significativamente l'efficienza di installazione e messa in servizio.
Selezionare il modello di trasformatore con la dimensione di apertura appropriata in base alle specifiche e alla quantità di cavi nel circuito da monitorare;
Far passare tutti i conduttori sotto tensione (linee di fase + linea neutra) del circuito attraverso l'apertura del trasformatore nella stessa direzione; assicurarsi rigorosamente che il filo di terra protettivo (PE) non passi attraverso;
Utilizzare le viti attraverso la base di montaggio per fissare il trasformatore orizzontalmente su una trave di montaggio o su un pannello isolante all'interno dell'armadio di distribuzione dell'alimentazione;
Collegare i cavi di uscita secondaria al rilevatore di monitoraggio o al dispositivo di protezione secondo i contrassegni della polarità del terminale, assicurandosi che tutti i collegamenti siano sicuri.
Per i circuiti trifase a quattro fili, tutte e tre le linee di fase e la linea del neutro devono passare attraverso l'apertura contemporaneamente e nella stessa direzione; per i circuiti monofase sia la linea di fase che quella di neutro devono passare insieme; in caso contrario la corrente residua non potrà essere rilevata correttamente;
Garantire un contatto affidabile per il cablaggio del lato secondario ed evitare il funzionamento a circuito aperto; prevenire forti urti o schiacciamenti durante l'installazione per evitare di danneggiare le proprietà magnetiche del nucleo di ferro;
Progettato per l'installazione in armadietti interni; per ambienti esterni o umidi sono necessarie ulteriori misure di impermeabilizzazione.
Sistemi di monitoraggio antincendio elettrici: monitoraggio della corrente differenziale in tempo reale e allarmi basati su soglie per circuiti di distribuzione a tutti i livelli; previene gli incendi elettrici e garantisce il rispetto delle norme di sicurezza antincendio;
Sistemi di protezione dalle dispersioni di terra a bassa tensione: si accoppia con relè di dispersione di terra per far scattare i circuiti al rilevamento di guasti di dispersione, prevenendo rischi di scosse elettriche per il personale;
Sistemi di monitoraggio dell'alimentazione antincendio: monitora la corrente residua e lo stato operativo dei circuiti di distribuzione di sicurezza antincendio dedicati, garantendo un'alimentazione affidabile per le apparecchiature di sicurezza antincendio;
Monitoraggio della sicurezza della distribuzione dell'energia industriale: rileva le perdite nelle linee di produzione della fabbrica e nei circuiti delle apparecchiature elettriche, identificando tempestivamente i rischi di invecchiamento dell'isolamento;
Distribuzione dell'energia negli edifici intelligenti: fornisce avvisi di perdite e supporta il funzionamento e la manutenzione sicuri dei sistemi di distribuzione dell'energia in complessi commerciali, edifici per uffici e comunità residenziali.
L'intera serie di trasformatori circolari differenziali è progettata e prodotta in stretta conformità con le norme nazionali pertinenti. Ogni unità viene sottoposta a numerosi test, tra cui calibrazione della precisione, tensione di resistenza alla frequenza di rete e controlli delle prestazioni di isolamento, prima di lasciare la fabbrica per garantire prestazioni stabili e affidabili. Supporta la personalizzazione non standard; parametri quali dimensioni del foro interno, rapporti di trasformazione e segnali di uscita possono essere regolati per soddisfare requisiti specifici.
Un team tecnico professionale fornisce indicazioni sulla selezione del modello e supporto tecnico post-vendita.
Include una garanzia di un anno, garantendo la qualità del prodotto.
Nome del progetto: Ammodernamento del sistema di monitoraggio elettrico degli incendi per il complesso commerciale "Chengdong Times Square".
Posizione: una città con status di prefettura nella Cina orientale
Data di messa in servizio: giugno 2025
Prodotti utilizzati: gamma completa di trasformatori di corrente differenziali circolari (trasformatori di corrente a sequenza zero)
Costruito nel 2012, il complesso commerciale ha una superficie totale di circa 72.000 mq, composta da un supermercato al piano interrato e quattro piani di aree commerciali e di ristorazione, per un totale di 326 circuiti di distribuzione elettrica. A causa della sua età, il sistema di distribuzione originale era privo di dispositivi standardizzati per il monitoraggio della corrente differenziale; si basava esclusivamente sull'interruttore differenziale (ELCB) del circuito principale in ingresso per l'intervento dei guasti, rendendo impossibile fornire avvisi tempestivi o individuare le posizioni dei guasti.
Durante la stagione delle piogge del 2024, il centro commerciale ha subito diversi interventi inspiegabili dell'interruttore principale a causa di perdite di terra. La risoluzione dei problemi ha richiesto l'interruzione dell'alimentazione uno per uno dei circuiti per i test, impiegando più di quattro ore per incidente, interrompendo gravemente le normali operazioni aziendali. Inoltre, le autorità antincendio locali hanno notato durante un'ispezione annuale che il progetto non è riuscito a soddisfare i requisiti obbligatori della norma GB 14287.2-2014 (Sistemi di monitoraggio degli incendi elettrici – Parte 2: Rivelatori di monitoraggio degli incendi elettrici di tipo a corrente residua) e hanno imposto un'azione correttiva entro un periodo di tempo specificato.
Di conseguenza, i proprietari del progetto hanno avviato un ammodernamento completo del sistema di monitoraggio elettrico degli incendi nel 2025. Trasformatori circolari di corrente residua sono stati installati su tutti i circuiti di uscita della distribuzione a bassa tensione, integrati con rilevatori elettrici di monitoraggio degli incendi e un sistema di monitoraggio backend, consentendo il monitoraggio della corrente residua in tempo reale, avvisi di superamento della soglia e localizzazione dei guasti su tutti i circuiti.
Mancanza di monitoraggio della corrente differenziale a più livelli; incapacità di fornire avvisi tempestivi per potenziali pericoli. Il sistema originale forniva protezione differenziale solo sulla linea principale in ingresso, senza dispositivi di rilevamento della corrente residua sui circuiti derivati. Non è stato possibile rilevare tempestivamente rischi come l'invecchiamento dell'isolamento e le perdite delle apparecchiature; i problemi venivano identificati solo quando un guasto raggiungeva il punto di far scattare l'interruttore, con conseguente ritardo significativo nella prevenzione e nel controllo dei rischi. I guasti nascosti dovuti alle perdite sono difficili da individuare, il che si traduce in un'efficienza di risoluzione dei problemi estremamente bassa. I centri commerciali presentano numerosi circuiti di distribuzione dell'energia e cablaggi complessi; quando si verifica un guasto dovuto a perdite, la risoluzione dei problemi richiede l'interruzione dell'alimentazione ai circuiti uno per uno. La risoluzione di un singolo guasto richiede in media più di quattro ore. Le frequenti interruzioni di corrente interrompono gravemente le operazioni dei negozi e i locatari di alimenti e bevande hanno ripetutamente subito perdite a causa del deterioramento degli ingredienti.
La mancata conformità agli standard di accettazione della sicurezza antincendio comporta rischi normativi. Le attuali norme sulla sicurezza antincendio impongono l'installazione di dispositivi elettrici di monitoraggio antincendio basati sulla corrente residua in luoghi commerciali densamente popolati. Il sistema originale non aveva questa funzione, un difetto critico per l'accettazione della sicurezza antincendio, creando il rischio di chiusura forzata per la rettifica.
L'invecchiamento del cablaggio aggrava i rischi di perdite. L'edificio è in funzione da oltre un decennio e l'isolamento di alcuni cavi è invecchiato o ha subito danni dovuti all'umidità. Il rischio di perdite è particolarmente elevato nell'area sotterranea del supermercato a causa dell'elevata umidità, creando un potenziale pericolo di incendio.
Per garantire la copertura completa del circuito, sono state selezionate sei specifiche di trasformatori di corrente residua circolari (in base al diametro interno), adattate alle specifiche del cavo e ai tipi di carico dei diversi circuiti. I principi fondamentali della progettazione includono:
Principio di misurazione a sequenza zero: tutte le linee di fase e la linea neutra passano attraverso l'apertura del trasformatore nella stessa direzione. In condizioni di funzionamento normale, la somma vettoriale è zero; quando si verifica una dispersione, la corrente residua induce un segnale che viene trasmesso al rilevatore di monitoraggio.
Soglie di allarme su più livelli: la soglia di allarme è impostata su 300 mA per i circuiti terminali e 1 A–2 A per i circuiti di linea, bilanciando la necessità di prevenire falsi allarmi con la sensibilità richiesta per l'avviso tempestivo di guasto.
Design isolante ignifugo: l'alloggiamento del trasformatore è realizzato in materiale ignifugo resistente alle alte temperature, adatto per ambienti chiusi e ad alta temperatura all'interno degli armadi di distribuzione dell'alimentazione; le prestazioni di isolamento soddisfano gli standard di sicurezza elettrica a bassa tensione.
Installazione standardizzata: le unità sono dotate di una base di montaggio integrata per il fissaggio con viti all'interno degli armadi di distribuzione; i terminali presentano un design plug-in standard, garantendo un'installazione pratica e connessioni sicure.
Copertura completa delle specifiche per diversi scenari di cablaggio: la scelta spazia dai modelli di diametro piccolo (φ25 mm) a quelli di diametro grande (φ200 mm), adattandosi perfettamente a ogni circuito, dalle linee diramate per l'illuminazione alle linee principali in ingresso. La fornitura standardizzata elimina la necessità di una produzione personalizzata, riducendo così il periodo di costruzione. Precisione di misurazione stabile e basso tasso di falsi allarmi: l'utilizzo di un nucleo toroidale ad alta permeabilità con avvolgimenti distribuiti uniformemente garantisce un'eccellente linearità nella misurazione della corrente residua e un rilevamento accurato dei segnali a bassa corrente. I dati successivi alla messa in servizio mostrano un tasso di precisione degli allarmi superiore al 96%, senza casi di frequenti falsi allarmi che interrompano il normale consumo energetico.
Installazione pratica con interruzione minima dell'alimentazione: il design passante combinato con un dispositivo di montaggio su base consente l'installazione spegnendo solo il circuito specifico indirizzato; il tempo medio di installazione per trasformatore è di circa 15 minuti. L'intero progetto è stato completato in soli 12 giorni, ben prima del previsto, riducendo al minimo l'impatto sulle operazioni commerciali del centro commerciale.
Ignifugo e resistente alle alte temperature, adatto per ambienti difficili: l'alloggiamento è realizzato in plastica tecnica ignifuga, mentre il nucleo e gli avvolgimenti sono incapsulati in resina epossidica per la protezione dall'umidità. L'unità mantiene le prestazioni di isolamento e la precisione della misurazione senza degradazione durante il funzionamento a lungo termine nell'ambiente chiuso e ad alta temperatura (superiore a 40°C) degli armadi di distribuzione dell'alimentazione.
Integrazione con sistemi backend per O&M visivo: i segnali di uscita del trasformatore vengono immessi nei rilevatori elettrici di monitoraggio antincendio e si aggregano al sistema backend della sala controllo antincendio. Ciò consente il monitoraggio in tempo reale dei valori della corrente differenziale per ciascun circuito; se i limiti vengono superati, un allarme pop-up automatico visualizza la posizione specifica del circuito, consentendo al personale O&M di individuare immediatamente il guasto.
Superato con successo l'ispezione di accettazione specializzata per la sicurezza antincendio: Dopo l'ammodernamento, il sistema ha superato l'ispezione di accettazione specializzata per la sicurezza antincendio elettrica da parte dell'agenzia locale di soccorso antincendio. Le funzioni di monitoraggio della corrente residua, la logica degli allarmi e gli schemi di protezione graduata sono tutti conformi allo standard GB 14287, risolvendo completamente i precedenti problemi di conformità.
Efficienza di localizzazione e allarme tempestivo dei guasti notevolmente migliorata: entro la fine del 2025, il sistema aveva emesso avvisi tempestivi per 27 casi di corrente differenziale eccessiva (19 causati da guasti di isolamento nelle apparecchiature dell'affittuario e 8 da umidità o invecchiamento del cablaggio). Il personale O&M può individuare i guasti direttamente in base al circuito allarmato; il tempo medio di risoluzione dei problemi è stato ridotto a meno di 20 minuti, con un aumento dell'efficienza dell'85%.
Gestione a circuito chiuso dei rischi di incendio elettrico: tutti i rischi di dispersione sono stati risolti prima che si verificasse qualsiasi intervento del circuito. Dopo l'ammodernamento, non si sono verificate interruzioni di corrente non pianificate causate da perdite e i rischi di perdite legate all'umidità nell'area sotterranea del supermercato sono stati efficacemente controllati, con il risultato di zero incidenti di sicurezza elettrica durante tutto l'anno. I costi operativi e di manutenzione sono significativamente ridotti; non è necessaria la risoluzione manuale dei guasti circuito per circuito, riducendo così al minimo le perdite causate da interruzioni di corrente e le spese di ispezione manuale. L'apparecchiatura funziona stabilmente senza danni o deriva del segnale e richiede una manutenzione minima.
Il trasformatore di corrente differenziale circolare funge da componente di rilevamento del nucleo nei sistemi elettrici di monitoraggio degli incendi ed è ampiamente applicabile a vari ambienti di distribuzione dell'energia a bassa tensione, inclusi edifici commerciali, complessi residenziali, impianti industriali e sedi comunali. Utilizzando il principio di misurazione passante a sequenza zero, rileva con precisione piccoli segnali di perdita all'interno dei circuiti, consentendo il rilevamento tempestivo, l'avvertimento e la risoluzione di potenziali rischi di incendio elettrico.
Attraverso una selezione completa di modelli, un'installazione standardizzata e un'integrazione sistematica, questo progetto ha dimostrato l'elevata adattabilità e affidabilità dei trasformatori di corrente residua circolari nella ristrutturazione di complessi commerciali obsoleti, dimostrando che sono componenti essenziali per il miglioramento della sicurezza antincendio nei sistemi di distribuzione dell'energia a bassa tensione.
