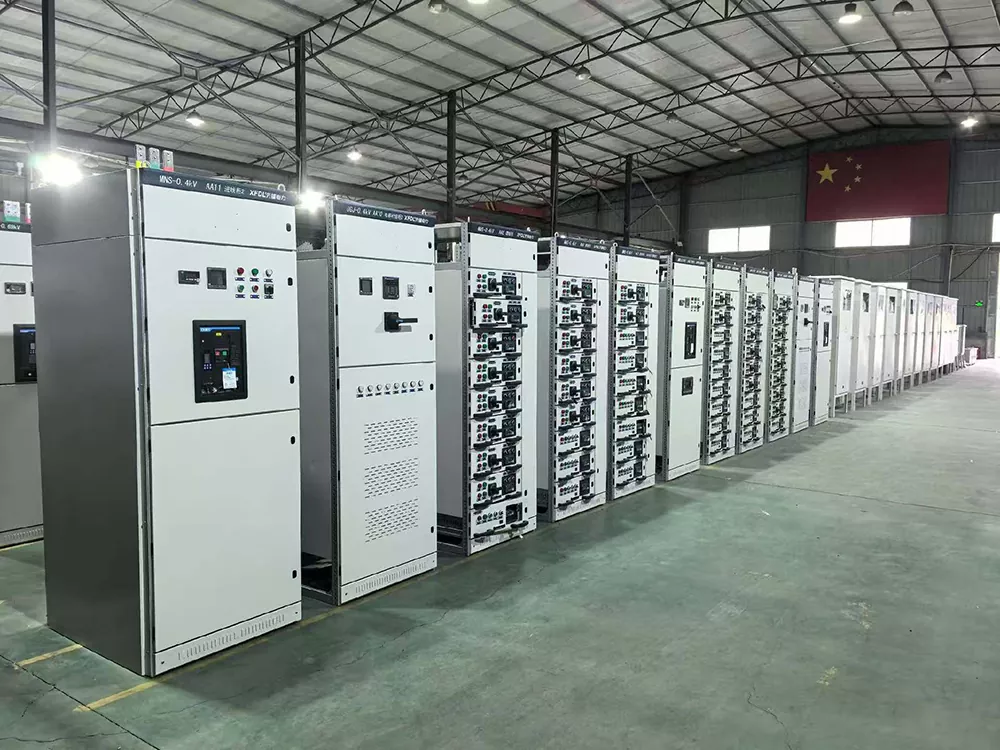

Armadio di distribuzione estraibile MNS

L'armadio di distribuzione estraibile MNS è un quadro estraibile di fascia alta a bassa tensione che è stato completamente migliorato e sviluppato sulla base di eccellenti armadi elettrici a bassa tensione domestici. È anche l'attuale attrezzatura di distribuzione completa a bassa tensione di alto livello in Cina. Rispetto ai normali quadri elettrici estraibili, questo prodotto adotta cassettiere modulari in miniatura da 1/4, che hanno un volume inferiore rispetto ai cassetti GCS e possono ospitare più unità. Il livello di protezione raggiunge IP54. Il suo posizionamento principale è quello di soddisfare i requisiti estremamente elevati di affidabilità e sicurezza della distribuzione dell'energia in scenari di fascia alta. Anche in scenari come centrali nucleari e fabbriche di semiconduttori in cui non sono ammessi guasti, può funzionare perfettamente. È un'apparecchiatura necessaria per scenari di distribuzione dell'energia di alto livello ed è adatta a vari scenari industriali e civili con severi requisiti di sicurezza e stabilità della distribuzione dell'energia.

Specifiche tecniche

Quali sono i vantaggi del prodotto?

Design a micro cassetti, più circuiti e più risparmio di spazio: l'armadio di distribuzione estraibile MNS utilizza micro cassettiere modulari da 1/4. Un singolo armadio può ospitare fino a 36 piccoli circuiti indipendenti, ovvero il doppio del numero di circuiti rispetto ai normali armadi GCS. Senza espandere l'area della sala di distribuzione, può soddisfare i requisiti di distribuzione di fascia alta per circuiti multipli e carichi bassi, risparmiando significativamente spazio e riducendo i costi del sito.

Protezione ultraelevata IP54, adatta per ambienti complessi: il livello di protezione raggiunge IP54, superando di gran lunga il livello IP30 dei normali quadri elettrici estraibili. La struttura completamente sigillata combinata con un design di tenuta preciso può prevenire efficacemente l'invasione di polvere e umidità. Anche in un ambiente complesso con elevata umidità e molta polvere, può garantire il funzionamento stabile dei componenti interni ed evitare guasti alle apparecchiature causati da fattori ambientali.

Design a doppio interblocco, massima sicurezza e anti-malfunzionamento: dotato di interblocco meccanico + interblocco elettrico a doppia protezione, può prevenire completamente operazioni errate come tirare il cassetto mentre si trasporta un carico o toccare accidentalmente parti sotto tensione. Non solo garantisce la sicurezza personale degli operatori, ma evita anche interruzioni di corrente e guasti alle apparecchiature causati da operazioni errate. Costruisce una linea di difesa completa per la sicurezza della distribuzione ed è conforme agli standard di sicurezza degli scenari di fascia alta.

Manutenzione spenta senza interruzione di corrente: ogni cassettiera è progettata in modo indipendente. Quando un determinato circuito si guasta, è necessario estrarre solo il cassetto corrispondente per la manutenzione e gli altri circuiti non verranno interessati. Non è necessario fermare l'intero sistema di distribuzione, adattandosi perfettamente a quegli scenari di fascia alta che non possono tollerare alcuna interruzione di corrente per un secondo, garantendo produzione e funzionamento continui e stabili e riducendo le perdite dovute ai tempi di inattività.

Artigianato e dettagli avanzati, funzionamento stabile con grande corrente: le sbarre collettrici in rame spesse di grandi dimensioni integrate, con elevata capacità di corrente e adeguata protezione dell'isolamento, possono adattarsi a grandi operazioni di corrente che vanno da 630 A a 6300 A. L'aumento della temperatura è basso e la stabilità è forte. Combinato con dettagli come la protezione completa della tenuta e il doppio interblocco, garantisce il funzionamento stabile a lungo termine dell'apparecchiatura senza frequenti manutenzioni.

Quali sono gli scenari applicativi?

Con la sua affidabilità, sicurezza e adattabilità estremamente elevate, l'armadio di distribuzione estraibile MNS è ampiamente utilizzato in vari scenari di fascia alta che hanno requisiti rigorosi per la distribuzione dell'energia e non possono tollerare alcun guasto. È diventata l'attrezzatura standard per la distribuzione dell'energia principale in vari settori. Negli scenari di supporto dell'energia nucleare, è adattato alla distribuzione di energia a bassa tensione delle centrali nucleari, soddisfacendo i requisiti di altissima affidabilità e garantendo il funzionamento stabile del sistema di energia nucleare; negli scenari di data center di massimo livello, è adattato ai data center IDC di grandi dimensioni, consentendo una manutenzione ininterrotta senza interruzioni di corrente ed evitando gravi perdite causate da interruzioni di corrente; negli scenari ospedalieri, è adattato alla distribuzione dell'alimentazione principale delle sale operatorie e delle unità di terapia intensiva degli ospedali terziari, garantendo il funzionamento continuo delle apparecchiature mediche e salvaguardando la sicurezza della vita dei pazienti; negli scenari delle fabbriche di semiconduttori, si adatta alla distribuzione di energia delle fabbriche di semiconduttori e chip, soddisfacendo i requisiti estremamente elevati di affidabilità e stabilità, evitando interruzioni della produzione causate da guasti; negli scenari di transito ferroviario, è adattato alla distribuzione elettrica centrale a bassa tensione delle metropolitane e delle ferrovie ad alta velocità, ottenendo interruzioni di corrente pari a zero e garantendo un trasporto regolare.

Perchè sceglierci?

Junray Electrical, in qualità di produttore, fornitore e fabbrica professionale in Cina, ha condotto ricerche approfondite sullo sviluppo e sulla produzione di armadi di distribuzione estraibili MNS. Segue rigorosamente gli standard del settore e ogni dispositivo viene sottoposto a test rigorosi, garantendo la qualità e consentendo un'accettazione agevole in vari scenari di fascia alta. Questo prodotto è una versione aggiornata basata su quadri elettrici ordinari, che integra vantaggi fondamentali come micro cassetti modulari da 1/4 e protezione IP54, affrontando efficacemente i punti critici della distribuzione negli scenari di fascia alta. È più adattabile e durevole rispetto a prodotti simili. Forniamo una guida completa alla selezione pre-vendita e servizi di manutenzione post-vendita. Possiamo personalizzare il numero di cassettiere in base alle esigenze del cliente, soddisfacendo le esigenze personalizzate di diversi scenari.

Panoramica del progetto

Questo progetto prevede l'aggiornamento del sistema di distribuzione dell'energia per un laboratorio di produzione intelligente dedicato alle nuove batterie per l'energia, una struttura classificata come sito di produzione di precisione di fascia alta con requisiti di carico di "Classe I". L'officina ospita una vasta gamma di apparecchiature ad alta precisione, inclusi sistemi per saldatura robotizzata, rivestimento, avvolgimento, formazione e ispezione, caratterizzate da elevata densità di carico, frequenti cicli di avvio-arresto e significative interferenze elettromagnetiche (EMI). Di conseguenza, la struttura richiede un'eccezionale continuità di alimentazione e un'elevata qualità dell'energia.

Gli armadi GGD di tipo fisso originali soffrivano di una capacità del circuito limitata, di un ingombro elevato, di una mancanza di protezione di isolamento e di una scarsa immunità alle interferenze. Questi problemi portavano spesso a guasti dovuti a cortocircuiti a catena, estese interruzioni di corrente durante la manutenzione e arresti delle apparecchiature causati dalle interferenze elettromagnetiche. L'aggiornamento ha comportato la sostituzione dell'MCC (Motor Control Center), dell'alimentatore e dei sistemi di distribuzione dell'automazione del processo dell'intera struttura con quadri estraibili modulari a bassa tensione MNS, ottenendo così una distribuzione dell'energia intelligente, altamente sicura e ad alta densità.

Problemi prima dell'aggiornamento

Basso utilizzo dello spazio: le strutture degli armadi tradizionali erano ingombranti e offrivano una capacità di circuito limitata, non lasciando spazio per espandere le nuove attrezzature dell'officina.

Elevato rischio di propagazione dei guasti: la mancanza di un rigoroso isolamento modulare significava che un cortocircuito o un arco in un singolo circuito poteva facilmente diffondersi, causando un'interruzione totale dell'alimentazione per l'intera sezione.

Scarsa immunità alle interferenze: le apparecchiature di controllo industriale di precisione erano sensibili alle armoniche e alle interferenze elettromagnetiche, con conseguenti frequenti derive dei dati e arresti dei sistemi robotici o avvisi di errore.

Manutenzione inefficiente: i guasti negli armadi di tipo fisso hanno richiesto l'arresto dell'intera linea e l'apertura dell'armadio per le riparazioni, con un grave impatto sulla produttività della linea di produzione.

Grado di protezione inadeguato: dati gli elevati livelli di polvere e la fitta disposizione delle apparecchiature nell'officina, gli armadi standard erano soggetti ad accumulo di polvere, tracciamento/arco e surriscaldamento nei punti di connessione.

Piano di configurazione dell'attrezzatura

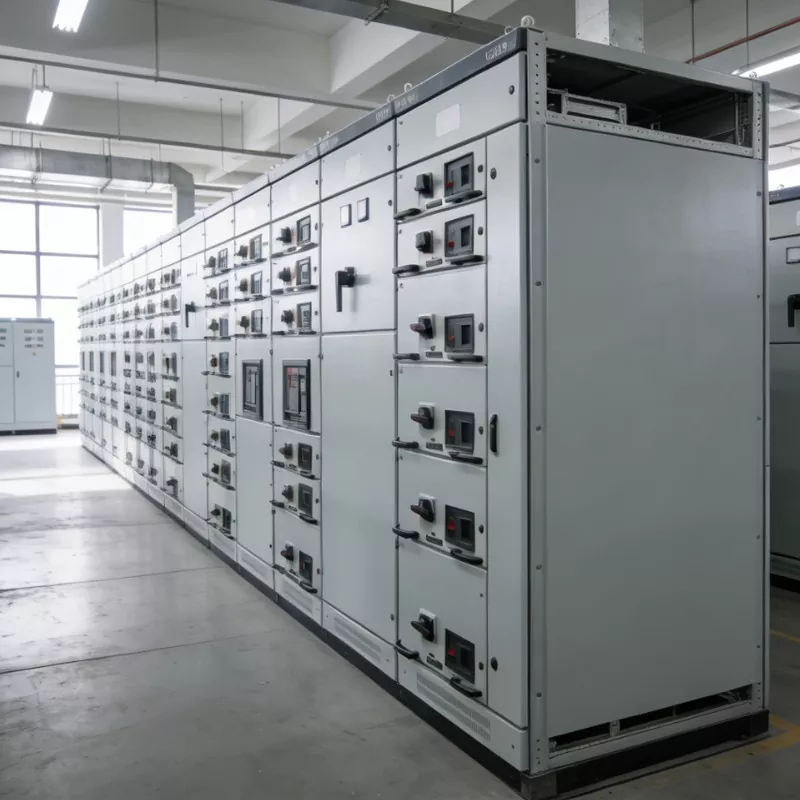

Per soddisfare i requisiti di carichi ad alta densità, elevata immunità EMC e manutenzione rapida tipici della produzione di precisione, la sala di distribuzione a bassa tensione è stata standardizzata con la nuova generazione di quadri estraibili modulari MNS. Queste unità fungono da tipo di armadio centrale per il controllo dei motori MCC delle officine, l'alimentazione delle apparecchiature di automazione, la distribuzione a valle degli UPS e il controllo centralizzato dell'illuminazione e dei sistemi di alimentazione generali. Specifiche dell'attrezzatura principale

Tipo di armadio: quadro estraibile modulare a bassa tensione MNS (struttura modulare standard internazionale)

Tensione nominale: 400 V; Tensione di isolamento nominale: 690 V

Caratteristiche strutturali: unità modulari, layout ad alta densità e rigorosa separazione delle zone funzionali

Posizioni del cassetto: quattro posizioni: collegato, test, isolato ed estratto, con doppio interblocco meccanico ed elettrico

Immunità alle interferenze: EMC Classe A (grado industriale); protegge efficacemente dalle armoniche ad alta frequenza e dalle interferenze delle radiazioni elettromagnetiche

Grado di protezione: IP40; resistente alla polvere e ai corpi estranei; adatto per ambienti di officina puliti e di precisione

Vantaggi principali: Aumenta la densità del circuito del 30% rispetto agli armadi standard della stessa dimensione; supporta l'hot-swap per una rapida sostituzione dell'unità

Caratteristiche principali dell'installazione e dell'applicazione

Design modulare ad altissima densità: utilizza unità modulari standard per massimizzare l'implementazione del circuito all'interno di uno spazio limitato della sala di distribuzione dell'alimentazione, risolvendo perfettamente le sfide legate all'elevata densità delle apparecchiature, ai numerosi circuiti e ai vincoli spaziali.

Immunità EMI di livello industriale: la struttura di schermatura metallica combinata con l'isolamento dell'unità indipendente resiste efficacemente alle interferenze ad alta frequenza provenienti da robot e azionamenti a frequenza variabile, garantendo un funzionamento stabile delle apparecchiature di precisione.

Interblocco di sicurezza: i cassetti non possono essere estratti senza prima aprire il circuito e non possono essere chiusi se non completamente inseriti; elimina completamente gli incidenti causati da errori di inserimento/estrazione del carico o di funzionamento.

Propagazione zero dei guasti: ogni cassetto è dotato di un compartimento di isolamento indipendente, che contiene i guasti del singolo circuito all'interno dell'unità e previene l'impatto sulla sbarra collettrice o su altre apparecchiature.

Espansione della capacità altamente flessibile: i moduli standardizzati consentono la sostituzione diretta delle cassettiere durante futuri aggiornamenti di processo o aggiunte di apparecchiature, eliminando la necessità di modifiche all'armadio o di estesi lavori di costruzione.

Risultati operativi post-retrofit

Stabilità della potenza notevolmente migliorata: il design resistente alla compatibilità elettromagnetica elimina i tempi di inattività causati dalle interferenze elettromagnetiche che interessano le apparecchiature di precisione, portando a un netto aumento dell'efficienza complessiva della linea di produzione.

Rischio di guasto controllabile: l'isolamento indipendente dell'unità limita i guasti da cortocircuito e sovraccarico al cassetto specifico, prevenendo interruzioni di corrente su larga scala.

Riparazione rapida di emergenza: i cassetti difettosi possono essere sostituiti direttamente; i tempi di riparazione vengono ridotti da ore a meno di 5 minuti, riducendo drasticamente le perdite dovute ai tempi di fermo della produzione.

Utilizzo dello spazio massimizzato: la maggiore densità dei circuiti all'interno dello stesso ingombro dell'armadio elimina la necessità di ulteriori sale di distribuzione dell'alimentazione, risparmiando sui costi di ingegneria civile. Nessuna generazione di calore durante il funzionamento a lungo termine: il design modulare a innesto garantisce prestazioni di contatto stabili, eliminando i rischi associati a connessioni allentate o riscaldamento indotto dall'ossidazione e mantenendo le normali temperature di esercizio.

Riepilogo del caso

Il quadro a cassetto MNS è un armadio a bassa tensione di fascia alta caratterizzato da modularità, alta densità, resistenza alle interferenze superiore ed elevato grado di sicurezza. Rispetto ai modelli GCK e GGD, è più adatto per applicazioni di standard elevato come produzione di precisione, nuova energia, trasporto ferroviario, data center e strutture industriali di fascia alta. Grazie alla struttura modulare compatta, alla resistenza alle interferenze EMC di livello industriale, all'isolamento e alla protezione rigorosi e alla facilità di manutenzione rapida, è diventata la scelta preferita per i sistemi di distribuzione dell'alimentazione MCC nelle moderne fabbriche intelligenti.

Domande frequenti

D: È possibile ottenere la manutenzione senza spegnimento?

R: Sì, ogni cassettiera è progettata in modo indipendente. Quando un certo circuito si guasta, è necessario estrarre solo il cassetto corrispondente per la manutenzione, mentre gli altri circuiti continuano a funzionare normalmente. Non è necessario arrestare l'intero sistema di distribuzione dell'energia, ottenendo effettivamente tempi di interruzione dell'alimentazione pari a zero. È adatto a scenari in cui l'alimentazione non può essere interrotta nemmeno per un secondo.

D: È possibile personalizzare il numero di cassettiere?

R: Sì, le cassettiere di questo prodotto hanno una dimensione di 1/4 modulo. Il mobile singolo standard può avere un massimo di 36 unità. Il numero di unità può essere personalizzato in base ai requisiti del circuito del cliente, soddisfacendo con precisione le esigenze di distribuzione dell'alimentazione di diversi scenari e adattandosi a scenari di fascia alta con più circuiti e piccoli carichi.

D: L'armadio di distribuzione estraibile MNS può essere utilizzato in scenari ad alta corrente?

R: Sì, l'intervallo di corrente nominale è compreso tra 630 A e 6300 A. È dotato di sbarre in rame ispessito di grandi dimensioni, che hanno una grande capacità di trasporto di corrente, un basso aumento della temperatura, una protezione isolante completa e possono adattarsi stabilmente a vari scenari di distribuzione dell'alimentazione di fascia alta ad alta corrente, garantendo il funzionamento stabile a lungo termine dell'apparecchiatura.
