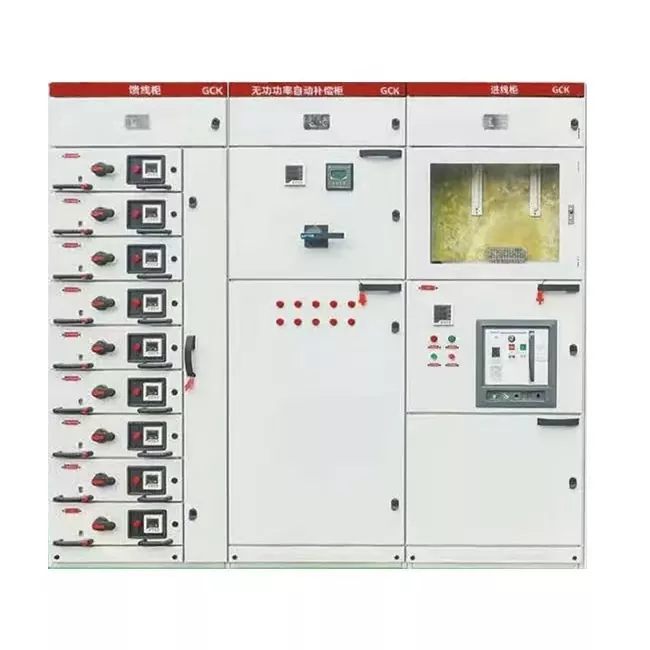

Armadio di distribuzione estraibile GCK

Sei ancora preoccupato dallo spazio limitato nella sala di distribuzione? Oppure hai riscontrato un piccolo guasto al circuito che ha costretto l’intera linea di produzione a fermare per manutenzione, con conseguenti ingenti perdite economiche? Sebbene i tradizionali armadi fissi siano poco costosi, la manutenzione richiede un'interruzione completa dell'alimentazione; sebbene il sistema MNS di fascia alta abbia prestazioni eccellenti, il suo costo elevato spesso scoraggia molti progetti.

L'armadio di distribuzione estraibile GCK di Junray Electrical è progettato proprio per risolvere questo dilemma. Abbiamo abbandonato il tradizionale design dei cassetti di grandi dimensioni e adottato un'unità ottimizzata da 1/2 modulo. Questo design non solo riduce significativamente lo spazio della sala di distribuzione, ma rende anche possibile la "manutenzione senza alimentazione", eliminando completamente l'ansia dei tempi di fermo macchina causati dalla manutenzione, ed è la scelta perfetta per quei progetti che richiedono sia prestazioni che budget.

Punti di forza fondamentali

La competitività principale dell'armadio di distribuzione estraibile GCK risiede nelle sue capacità di funzionamento dinamico e di utilizzo dello spazio:

Densità di circuiti estremamente elevata: utilizzando 1/2 cassettiere modulari, un singolo armadio può ospitare fino a 18 circuiti indipendenti, il doppio della capacità dei tradizionali armadi GCS. Ciò significa che con la stessa superficie è possibile ottenere il doppio della capacità di distribuzione dell'energia, migliorando significativamente l'utilizzo dello spazio.

Ottenere una manutenzione "zero tempi di inattività": le cassettiere sono dotate di chiari interblocchi meccanici a tre posizioni "lavoro, test, separazione". Quando un circuito si guasta, gli operatori possono rimuovere facilmente il cassetto difettoso per effettuare interventi di manutenzione, ad esempio per sostituire una batteria, mentre i circuiti adiacenti continuano a funzionare normalmente, eliminando completamente le interruzioni di corrente lungo tutta la linea.

Ottimo rapporto costo-efficacia: rispetto al costoso sistema MNS, i nostri armadi GCK offrono la stessa comoda esperienza operativa riducendo significativamente i costi di approvvigionamento, aiutandoti a distinguerti nei progetti infrastrutturali con un migliore rapporto investimento-rendimento.

Produzione professionale

In qualità di produttore professionale fondato nel 2013, Junray Electrical dispone di un moderno impianto di produzione. Non solo possediamo certificazioni autorevoli a livello internazionale come ISO, CCC e CE, ma disponiamo anche di un set completo di linee di produzione avanzate che vanno dal taglio laser alla piegatura precisa.

Questo armadio di distribuzione estraibile GCK è rigorosamente prodotto in conformità con gli standard internazionali. La struttura dell'armadio è assemblata utilizzando profili modulari ad alta resistenza, caratterizzati sia da rigidità che da precisione. L'interno è dotato di sbarre in rame ad alta conduttività ispessite, con un intervallo di corrente nominale da 630 A a 4000 A e una corrente di tenuta a breve termine fino a 80 kA, garantendo stabilità anche in caso di avvio di carichi pesanti o impatto di cortocircuito. Combinato con un livello di protezione IP40, può isolare efficacemente polvere e oggetti estranei. Che si tratti di un'officina carica di polvere o di un'area commerciale con frequenti movimenti di personale, può garantire la purezza e la sicurezza dei componenti interni.

Specifiche tecniche:

Scenari applicabili:

Fabbriche di medie dimensioni: distribuzione di energia per linee di produzione principali, con budget limitato ma che richiedono funzionamento e manutenzione convenienti.

Complessi commerciali: l'illuminazione e la distribuzione dell'energia elettrica per i centri commerciali e gli edifici adibiti ad uffici non devono consentire interruzioni di corrente.

Ospedali/Infrastrutture: strutture pubbliche e parchi industriali con requisiti di alimentazione continua.

Perché scegliere Junray Electrical?

Scegliere Junray Electrical non significa semplicemente scegliere un fornitore, ma scegliere un partner affidabile. Abbiamo un team di professionisti in grado di fornirti servizi personalizzati rapidi e precisi. Promettiamo di offrire una risposta rapida globale 24 ore su 24, 7 giorni su 7. Se stai cercando un armadio di distribuzione estraibile GCK che possa risolvere problemi di spazio e di funzionamento, non esitare più. Contattaci subito per ottenere consulenza tecnica e preventivi gratuiti.

Caso di studio

Questo progetto prevedeva l'aggiornamento del sistema di distribuzione dell'energia per un'officina di produzione di componenti elettronici su larga scala. La struttura gestisce numerose linee di produzione a frequenza variabile, apparecchiature di lavorazione di precisione, sistemi di condizionamento d'aria centralizzati e circuiti MCC (Motor Control Center) automatizzati, caratterizzati da frequenti cicli di avvio-arresto delle apparecchiature e significative fluttuazioni di carico. Gli armadi di distribuzione GGD originali di tipo fisso soffrivano di circuiti disorganizzati e di difficile manutenzione; un guasto su un singolo circuito potrebbe facilmente interessare l'intera sezione sbarre, compromettendo gravemente la continuità produttiva.

Per migliorare la sicurezza della distribuzione, l'efficienza della manutenzione e la stabilità dell'alimentazione, l'intero sistema di distribuzione a bassa tensione dell'intero impianto è stato sostituito con quadri estraibili a bassa tensione GCK. Queste unità gestiscono la distribuzione dell'energia in officina, la distribuzione dell'illuminazione, gli alimentatori delle apparecchiature a frequenza variabile e il controllo centralizzato della compensazione della potenza reattiva.

Problemi prima dell'aggiornamento

Elevati rischi di manutenzione e tempi di fermo prolungati: guasti ai singoli circuiti dei vecchi armadi fissi richiedevano l'interruzione dell'alimentazione elettrica all'intera sezione per le riparazioni; il complesso cablaggio basato su viti e le lunghe riparazioni di emergenza hanno avuto un grave impatto sulla produzione della linea di produzione.

Elevato rischio di propagazione dei guasti: la mancanza di compartimenti indipendenti significava che i cortocircuiti o gli archi in un circuito potevano facilmente diffondersi ai circuiti adiacenti, causando interruzioni di corrente diffuse.

Difficoltà nell'espansione della capacità: i circuiti degli armadi fissi mancavano di flessibilità, rendendo impossibile aggiungere facilmente capacità o modificare i circuiti per nuove apparecchiature automatizzate.

Grave surriscaldamento nei punti di contatto: l'ossidazione dei terminali tradizionali durante il funzionamento a lungo termine ha causato il surriscaldamento e il frequente intervento degli armadietti di alimentazione in uscita durante i periodi di carico di punta.

Bassa efficienza O&M: l'impossibilità di eseguire la sostituzione a caldo o di utilizzare unità a cassetti di riserva implicava che la risoluzione dei problemi richiedesse interruzioni di corrente.

Piano di configurazione dell'attrezzatura

In base alle classificazioni del carico dell'officina e ai requisiti di processo, i quadri estraibili a bassa tensione GCK sono stati installati in tutta la sala di distribuzione a bassa tensione. La configurazione comprende armadi di alimentazione in ingresso, armadi di congiunzione, armadi di alimentazione motori MCC (tipo estraibile), armadi di compensazione dei condensatori e armadi di illuminazione, tutti caratterizzati da una struttura a cassetti modulare e un design a compartimenti indipendenti. Specifiche principali dell'attrezzatura

Tipo di armadio: quadro estraibile a bassa tensione GCK

Tensione nominale: 380 V/400 V

Tensione di isolamento nominale: 660 V

Caratteristiche Strutturali: Struttura metallica completamente chiusa con compartimenti funzionali indipendenti (vano sbarre, cavi e cassetti segregati)

Funzionalità del cassetto: presenta quattro posizioni: Servizio, Test, Disconnesso e Ritirato, che consentono la manutenzione senza interruzioni di corrente e la rapida sostituzione con cassetti di riserva

Grado di protezione: IP30

Scenari applicativi: applicazioni MCC (Motor Control Center) di officine industriali, carichi che richiedono avviamenti/arresti frequenti e processi di produzione continua ad alta affidabilità

Punti salienti dell'aggiornamento

Design modulare del cassetto: ogni circuito di alimentazione ha un cassetto indipendente, garantendo l'isolamento reciproco e un'elevata sicurezza.

Doppio interblocco (elettrico e meccanico): previene il funzionamento errato e l'inserimento/estrazione sotto carico, eliminando gli incidenti causati da errori umani.

Design sezionato a doppia sbarra con armadio con congiuntore: consente l'alimentazione sezionata, il bilanciamento del carico e l'isolamento dei guasti.

Ampi circuiti dei cassetti di riserva: soddisfa le future esigenze di espansione delle apparecchiature e di modifica dei processi.

Prestazioni operative post-retrofit

Efficienza nella gestione dei guasti notevolmente migliorata: i guasti a circuito singolo possono essere risolti sostituendoli direttamente in un cassetto di riserva; i tempi di riparazione di emergenza sono ridotti da 1–2 ore a meno di 5 minuti, riducendo drasticamente le perdite dovute ai tempi di fermo della linea di produzione.

Maggiore sicurezza: la struttura del compartimento indipendente previene completamente la propagazione dei guasti e la migrazione dell'arco, eliminando gli incidenti da cortocircuito trasversale.

Aumento normale della temperatura dell'apparecchiatura: contatto stabile sui contatti primari a innesto; nessun surriscaldamento dovuto all'ossidazione; funzionamento stabile durante i periodi di carico di punta.

Continuità dell'alimentazione migliorata: l'alimentazione sezionata con funzionalità di congiuntore garantisce che la manutenzione su una sezione non interrompa la produzione dell'intera officina. Costi di esercizio e manutenzione ridotti: i costi di manutenzione del ciclo di vita di 10 anni sono inferiori di circa il 20% rispetto agli armadi di tipo fisso, eliminando la necessità di serraggi frequenti o interruzioni di corrente su larga scala per la manutenzione.

Riepilogo del caso

Gli armadi estraibili GCK sono ideali per scenari che prevedono produzione industriale continua, cicli frequenti di avvio/arresto delle apparecchiature ed elevate esigenze di affidabilità dell'alimentazione ed efficienza di manutenzione. Rispetto ai tradizionali armadi fissi GGD, offrono vantaggi quali interblocco di sicurezza, segregazione indipendente, sostituzione rapida delle unità, espansione flessibile e robuste capacità di isolamento dei guasti, che li rendono la scelta preferita per gli MCC di fabbrica e i retrofit della distribuzione di energia industriale a bassa tensione.
