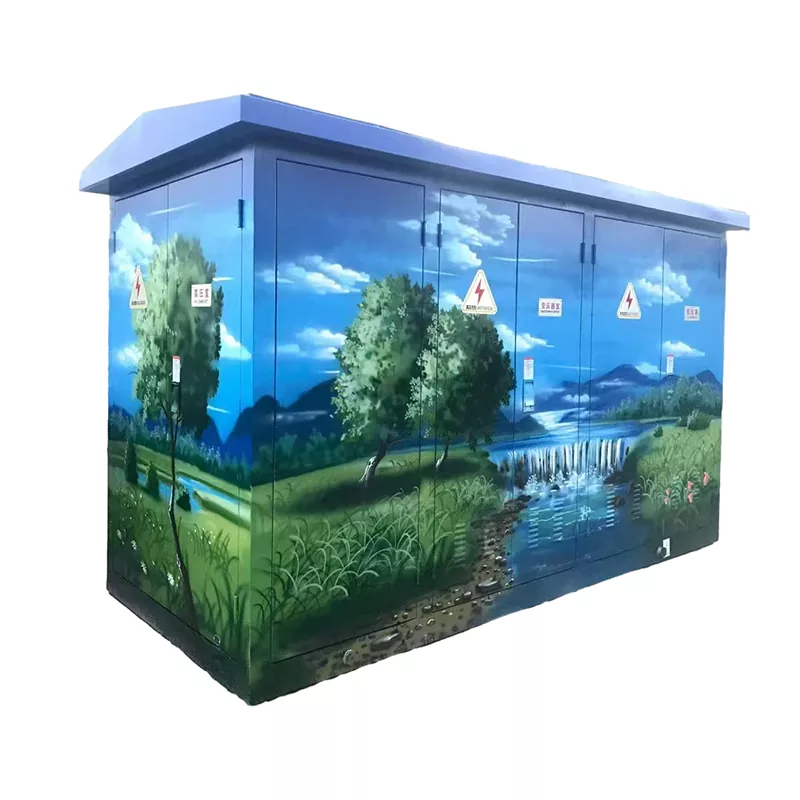

Scatola di derivazione cavi DFW-12

La scatola di derivazione cavi DFW-12 Junray Electrical è una soluzione compatta ed economica per dividere un singolo cavo da 10 kV in più diramazioni senza la necessità di un'unità principale ad anello (RMU). Progettato per l'installazione diretta all'esterno, è dotato di un involucro completamente sigillato, opzioni di protezione IP33/IP54/IP67, struttura in acciaio inossidabile 304 e rivestimento in polvere antietà che resiste all'esposizione al sole e alla pioggia. Supportando da 2 a 6 filiali, consente una rapida installazione plug-and-play senza strumenti specializzati, riducendo sia i costi delle apparecchiature che le spese di ingegneria civile. Adatto per reti in cavo urbane, distribuzione rurale, cablaggio fotovoltaico, cantieri edili e parchi industriali.

Caratteristiche del prodotto

Ramificazione dei cavi: progettata per dividere un singolo cavo da 10 kV in più rami, questa soluzione consente la derivazione dei cavi senza la necessità di costruire un'unità principale ad anello (RMU) separata, rendendola perfettamente adatta per le reti di distribuzione dell'alimentazione basate su cavi.

Ingombro compatto: caratterizzata da dimensioni estremamente compatte e requisiti di spazio minimi, la scatola di derivazione cavi DFW-12 è ideale per l'installazione in piccoli luoghi lungo la strada o all'aperto. Evitando la necessità di un sito di installazione di grandi dimensioni, riduce significativamente i costi di acquisizione del terreno.

Conveniente: offrendo un costo inferiore rispetto alle tradizionali unità principali ad anello, questa soluzione è altamente economica per le applicazioni di derivazione dei cavi. Invece di sostenere le spese elevate per l'acquisto di una RMU, è sufficiente una scatola di derivazione, ottenendo così un notevole risparmio sui costi.

Installazione pratica: facilitando una rapida implementazione, il processo di installazione è estremamente conveniente; semplicemente collegando i cavi l'unità è pronta per l'uso immediato. Questa configurazione semplificata richiede tempo e impegno minimi, rendendola la scelta ideale per progetti accelerati.

Specifiche tecniche

Dettagli di precisione artigianale

1. Connettori dei cavi: i connettori dei cavi specializzati facilitano connessioni e diramazioni affidabili.

2. Protezione esterna: la protezione IP54 garantisce resistenza all'acqua e alla polvere, rendendo la scatola di derivazione cavi DFW-12 adatta per ambienti esterni.

3. Rivestimento antietà: presenta uno speciale rivestimento in polvere per esterni che resiste all'invecchiamento e all'esposizione alla luce solare e alla pioggia senza degradarsi.

4. Involucro sigillato: una struttura completamente sigillata fornisce una protezione completa contro acqua e polvere, salvaguardando i collegamenti interni.

5. Design conforme agli standard: progettato per soddisfare gli standard di sicurezza garantendo al tempo stesso manutenzione e ispezione convenienti.

Scenari applicabili

La scatola di derivazione cavi DFW-12 prodotta da Junray Electrical è adatta per:

Reti via cavo urbane: Reti via cavo urbane e diramazioni di cavi

Reti via cavo rurali: reti via cavo rurali e ramificazioni di cavi

Cablaggio fotovoltaico: diramazione per sistemi di cavi fotovoltaici

Cablaggio Cantiere: Diramazione per sistemi in cavo cantiere

Cablaggio di parchi industriali: diramazioni per sistemi di cavi di parchi industriali

Garanzia di qualità

Prodotte nel rigoroso rispetto degli standard nazionali per le scatole di derivazione cavi DFW-12, ogni unità è sottoposta a rigorosi test di tenuta e resistenza alla tensione per garantire un funzionamento stabile e sicuro. Offriamo configurazioni di diramazione personalizzabili, che ti consentono di commissionare una scatola di derivazione su misura, adattata esattamente alle tue specifiche esigenze di diramazione dei cavi, garantendo una soluzione perfetta per le tue esigenze applicative.

Progetto di un parco industriale a Nairobi, Kenya

Panoramica del progetto

·Nome del progetto: Progetto di distribuzione via cavo per un parco industriale a Nairobi

·Località: Nairobi, Kenia

·Data di completamento: novembre 2025

·Scala del progetto: 12 imprese all'interno del parco industriale; 24 scatole di derivazione cavi

Prodotti utilizzati

·Modello: scatola di derivazione per cavi ad alta tensione DFW-12

·Quantità: 24 unità

·Configurazione: 1 ingresso 2 uscite / 1 ingresso 4 uscite; Tipo standard; Acciaio inossidabile 304

·Certificazione: certificato CE

·Requisiti speciali: Installazione esterna; esente da manutenzione; adatto per l'ambiente ad alta temperatura dell'Africa

Soluzione

Il parco industriale in Kenya necessitava di un sistema di distribuzione via cavo con più punti di connessione. Date le limitate capacità di manutenzione locale, vi era una forte richiesta di affidabilità delle apparecchiature e bassi requisiti di manutenzione. Abbiamo fornito la soluzione di esportazione DFW-12:

1. Forte adattabilità ambientale

·Grado di protezione IP67 e struttura completamente sigillata; adatto alle condizioni calde e polverose dell'Africa

·Custodia in acciaio inossidabile 304 con eccellente resistenza alla corrosione

·Ampio intervallo di temperature di funzionamento (da -40°C a +60°C); funzionamento stabile alle alte temperature

·Design esente da manutenzione, che riduce significativamente i costi di manutenzione

2. Installazione semplice

·Compatto e leggero; conveniente per il trasporto e l'installazione

·I connettori del cavo plug-in consentono un'installazione rapida e semplice

·Non sono necessari strumenti specializzati; l'installazione può essere eseguita da elettricisti locali

·Elimina la necessità di un quadro elettrico dedicato, risparmiando sui costi di ingegneria civile

3. Elevato rapporto costo-efficacia

·Prezzi convenienti; oltre il 70% più economico rispetto alla costruzione di un quadro elettrico

·Certificazione CE, garanzia di qualità

·Tecnologia matura con ampia applicazione globale

·Documentazione tecnica completa fornita in inglese

Feedback dei clienti

"Avevamo bisogno di una soluzione di distribuzione dei cavi economica e affidabile per il nostro parco industriale a Nairobi. Le scatole di derivazione dei cavi DFW-12 di Junray erano perfette: facili da installare, senza bisogno di costruire quadri elettrici e completamente esenti da manutenzione. Sono in funzione da 4 mesi, anche in climi caldi e polverosi, e tutto funziona perfettamente. Anche il prezzo è molto competitivo. Ottimo rapporto qualità-prezzo."

—— Direttore delle operazioni, Parco industriale del Kenya

Caso di studio del progetto di retrofit

Questo progetto prevede la conversione delle linee aeree in cavi interrati in un'area residenziale urbana più antica. Il sistema originale da 10 kV utilizzava conduttori aerei nudi; il cablaggio era disorganizzato, il tasso di guasto era elevato e il sistema era altamente suscettibile alle interferenze degli alberi e delle condizioni meteorologiche, non riuscendo a soddisfare i requisiti di espansione della capacità e di alimentazione elettrica sicura nell'area. Il retrofit sostituisce tutte le linee aeree con cavi interrati. Nei nodi di carico sono necessarie apparecchiature di commutazione di derivazione ad alta tensione per facilitare la diramazione dei cavi, l'interconnessione della rete ad anello e la segmentazione/isolamento dei guasti.

L'area del progetto comprende più grattacieli residenziali, strutture commerciali e sistemi di illuminazione pubblica, caratterizzati da carichi concentrati e severi requisiti di affidabilità dell'alimentazione elettrica. A causa delle strade strette e del paesaggio denso, il sito non è adatto per stazioni di commutazione di grandi dimensioni o locali interni di quadri ad alta tensione; di conseguenza, come apparecchiature di distribuzione dei nodi sono state selezionate le scatole di derivazione per cavi da esterno completamente isolate DFW-12.

Problemi prima del retrofit

Le linee aeree originali avevano uno scarso isolamento, che le rendeva soggette a inciampi e cortocircuiti durante i temporali, con conseguente elevato tasso di guasti annuo.

I collegamenti di derivazione della linea aerea erano esposti, provocando ossidazione e surriscaldamento nel tempo, con conseguenti rischi per la sicurezza.

Non c'erano nodi di segmentazione o isolamento; un guasto in un singolo punto ha causato interruzioni di corrente lungo l'intera sezione della linea, determinando un'ampia gamma di interruzioni del servizio.

L’espansione della capacità della linea era difficile, rendendo impossibile soddisfare la crescente domanda di carico da parte di nuove stazioni di ricarica per veicoli elettrici, ascensori e sistemi di illuminazione.

Le linee aeree sminuivano l'aspetto urbano e non riuscivano a soddisfare gli standard per l'interramento urbano e il miglioramento del paesaggio.

Piano di configurazione dell'attrezzatura

In base alla disposizione dei nodi del sito e alla capacità di distribuzione dell'energia, le scatole di derivazione per cavi esterni DFW-12 da 10 kV sono state installate in più punti lungo la linea. Queste unità sono dotate di sezionatori di carico SF6, supportano configurazioni di rete ad anello e segmentazione/isolamento dei guasti, hanno una corrente nominale di 630 A e sono dispositivi per esterni completamente isolati e completamente sigillati. Specifiche chiave:

Modello: scatola di derivazione per cavi ad alta tensione per esterni DFW-12

Tensione nominale: 12kV (per reti di distribuzione 10kV)

Corrente nominale: 630 A

Struttura: unità a pavimento per esterni, completamente isolata, completamente chiusa, esente da manutenzione

Caratteristiche funzionali: interconnessione di rete ad anello, ramificazione dei cavi, segmentazione e isolamento dei guasti, indicazione della linea sotto tensione, indicazione dei guasti

Grado di protezione: IP44 (adatto per ambienti esterni con pioggia, neve, condensa e polvere); Ingresso/uscita cavi: ramificazione multicircuito per soddisfare le esigenze di commutazione dei cavi locali

Scenari di installazione e applicazione

L'unità è installata negli spazi verdi disponibili lungo le strade residenziali; non richiede alloggi dedicati o estese fondazioni di ingegneria civile, con conseguente ingombro ridotto e un breve periodo di costruzione. La scatola di derivazione DFW-12 segmenta il cavo principale e instrada l'energia verso le stanze di distribuzione dei singoli edifici e le sottostazioni a scatola, creando una struttura di alimentazione di rete ad anello che consente la "segmentazione dei guasti senza interferenze reciproche".

Risultati operativi dopo il retrofitting

Affidabilità dell'alimentazione notevolmente migliorata: Elimina i guasti della linea aerea; non si verificano interventi durante le stagioni dei temporali; i tassi di guasto della linea scendono di oltre il 95%.

Ambito del guasto controllabile: sfruttando le capacità di segmentazione e isolamento della scatola di derivazione, un guasto a punto singolo isola solo la sezione interessata mantenendo l'alimentazione alle altre aree, riducendo drasticamente la portata delle interruzioni.

Funzionamento sicuro e stabile: la struttura completamente isolata e sigillata elimina problemi quali ossidazione, surriscaldamento o perdite sui collegamenti esposti; offre resistenza esterna alla corrosione e alla condensa, garantendo un funzionamento a lungo termine e senza manutenzione.

Espansione flessibile della capacità: il design della diramazione multicircuito consente il collegamento diretto di nuovi carichi, stazioni di ricarica per veicoli elettrici o requisiti di alimentazione aggiuntivi alla scatola di derivazione, eliminando la necessità di scavi o ricablaggi estesi.

Aspetto urbano pulito e ordinato: tutti i cavi sono posizionati sottoterra, eliminando le linee aeree ingombranti e soddisfacendo i requisiti di standardizzazione e miglioramento estetico delle reti di distribuzione urbana.

La scatola di derivazione per cavi da esterno DFW-12 è la scelta preferita per convertire le reti di distribuzione urbane da 10 kV in cablaggio sotterraneo, riqualificare le aree residenziali più vecchie e gestire la distribuzione del carico tra i distretti. Rispetto alle tradizionali stazioni di commutazione e ai quadri ad alta tensione, questa soluzione presenta un ingombro compatto, costi inferiori, installazione rapida e un design esente da manutenzione, offrendo allo stesso tempo robuste funzionalità di rete ad anello. È ideale per spazi urbani limitati, aree residenziali, distretti commerciali e parchi industriali, migliorando efficacemente l'affidabilità della distribuzione dell'energia e semplificando il funzionamento e la manutenzione.
