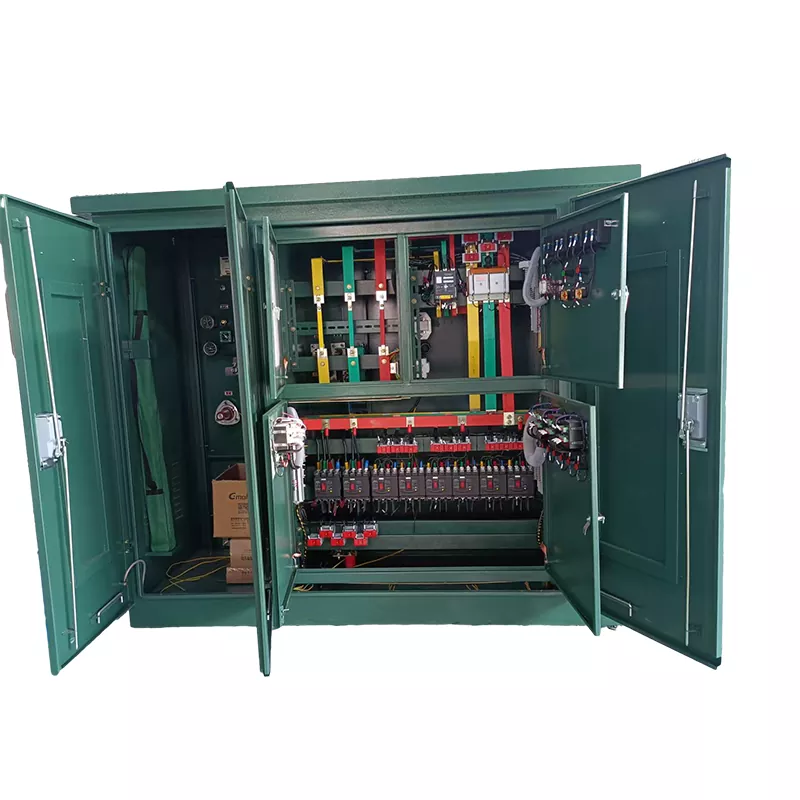

Sottostazione in stile americano

Per scenari come la distribuzione di energia rurale, la fornitura di energia temporanea in piccoli cantieri edili e le centrali fotovoltaiche su piccola scala in piccole aree esterne, lo spazio è spesso limitato e il budget è limitato. Tuttavia, i trasformatori box di tipo europeo sono di dimensioni relativamente grandi, il che rende difficile la loro collocazione flessibile anche in piccole aree esterne, con conseguenti elevati costi di occupazione del terreno. Allo stesso tempo, i prezzi dei trasformatori box di tipo europeo sono relativamente alti, causando costi di approvvigionamento significativi per piccoli progetti e con conseguente spreco inutile. La sottostazione in stile americano, con le sue dimensioni estremamente compatte e il prezzo accessibile, soddisfa perfettamente i requisiti fondamentali della distribuzione di energia esterna su piccola scala, rendendola più conveniente ed economica per la piccola distribuzione di energia esterna.

Specifiche tecniche

Quali sono i principali vantaggi di questo dispositivo?

Design ultracompatto, risparmio del 40% di spazio: con una struttura a scatola compatta, rispetto ai trasformatori a scatola di tipo europeo, il volume viene ridotto direttamente del 40%, riducendo significativamente l'occupazione dello spazio. Non richiede di occupare troppo terreno all'aperto, adattandosi perfettamente a piccoli scenari esterni con spazio limitato come aree rurali e piccole comunità residenziali, risparmiando efficacemente sui costi del terreno e consentendo l'implementazione senza la necessità di rinnovare il sito.

Elevato rapporto costo-efficacia, riduzione dei prezzi del 30%: eliminando i progetti ridondanti e concentrandosi sui requisiti fondamentali della piccola distribuzione di energia esterna, rispetto ai trasformatori box di tipo europeo, il prezzo è ridotto del 30%. Non è necessario spendere una grande somma per l'acquisto di trasformatori box in stile europeo. Con costi inferiori, è possibile ottenere una distribuzione stabile dell'energia elettrica all'aperto, riducendo in modo significativo i budget di approvvigionamento e migliorando il rapporto costo-efficacia dei piccoli progetti.

Integrazione preinstallata, implementazione rapida, risparmio di tempo: come i trasformatori box di tipo europeo, tutte le apparecchiature sono preinstallate e sottoposte a debug in fabbrica. Non è necessaria alcuna complessa costruzione in loco. Dopo essere stato portato sul posto, basta collegare le linee e può essere messo in funzione. L'implementazione può essere completata in pochi giorni, adattandosi perfettamente alla distribuzione temporanea di energia elettrica, alla distribuzione di energia di emergenza e ad altri piccoli progetti che richiedono una rapida implementazione.

Protezione esterna IP54, adatta a vari ambienti esterni: la sottostazione in stile americano ha un livello di protezione esterna professionale IP54. La scatola adotta un design sigillato, che può prevenire efficacemente acqua e polvere, resistere all'esposizione solare esterna, alla pioggia e all'invasione di polvere, impedire che i componenti interni si bagnino e accumulino polvere e danni, garantendo il funzionamento stabile dell'attrezzatura in cantieri rurali ed esterni e altri ambienti complessi, senza la necessità di ulteriori strutture di protezione.

Esclusivo per la distribuzione dell'energia su piccola scala, maggiore adattabilità: progettato specificatamente per scenari di distribuzione dell'energia su piccola scala all'aperto, non è richiesta alcuna configurazione di grande capacità. Si adatta perfettamente alla distribuzione energetica rurale, alle piccole centrali fotovoltaiche, alle piccole aree residenziali e alle esigenze di distribuzione energetica di altri scenari su piccola scala. Non spreca capacità e corrisponde esattamente all'effettiva domanda di energia elettrica, evitando sprechi di risorse.

Garantire la sicurezza della distribuzione di energia esterna su piccola scala

Junray Electrical presta grande attenzione alla raffinatezza dei dettagli del prodotto. Ogni progetto è personalizzato per soddisfare i requisiti del funzionamento all'aperto su piccola scala. Con la qualità come garanzia, l'attrezzatura può funzionare stabilmente per lungo tempo, eliminando le preoccupazioni sull'approvvigionamento. Adotta una struttura ultracompatta, riducendo il volume garantendo al tempo stesso una disposizione ragionevole dei componenti interni, senza compromettere le prestazioni dell'apparecchiatura. La sottostazione in stile americano utilizza un trattamento di verniciatura a polvere antietà specifico per esterni, resistente alla luce solare e alla pioggia. Anche se utilizzato all'aperto per lungo tempo, non si stacca né arrugginisce, prolungando la durata dell'apparecchiatura. È dotato di un sistema di raffreddamento e ventilazione dedicato, in grado di rimuovere rapidamente il calore generato dal funzionamento del trasformatore, prevenendo l'invecchiamento dei componenti dovuto al surriscaldamento e garantendo il funzionamento stabile dell'apparecchiatura. Il design complessivo separa i circuiti di alimentazione e controllo, con un cablaggio ordinato, che non solo è conforme agli standard di sicurezza ma facilita anche la manutenzione successiva, riducendo i costi operativi e di manutenzione.

Scenari applicabili

Grazie alle sue dimensioni compatte, all'elevato rapporto costo-efficacia e ai vantaggi di una rapida implementazione, la sottostazione in stile americano è ampiamente applicabile a vari scenari di distribuzione di energia esterna su piccola scala. Può essere utilizzato direttamente senza ulteriori modifiche, rendendolo la scelta migliore ed esclusiva per la distribuzione di energia esterna su piccola scala. Negli scenari di distribuzione elettrica rurale, è adatto per la distribuzione elettrica all'aperto su piccola scala nelle aree rurali, garantendo una fornitura elettrica stabile agli abitanti dei villaggi. Negli scenari di piccoli cantieri, è adatto per la distribuzione temporanea dell'energia in piccoli cantieri, con un'implementazione rapida e in grado di soddisfare le esigenze di alimentazione elettrica delle costruzioni. Negli scenari fotovoltaici di piccole dimensioni, è adatto ai requisiti della scatola di distribuzione elettrica di piccole centrali fotovoltaiche, con protezione affidabile e funzionamento stabile. Negli scenari di piccole aree residenziali, è adatto per la distribuzione di energia esterna di piccole aree residenziali, risparmiando spazio e costi e garantendo la fornitura di elettricità ai residenti.

Produzione e Personalizzazione

Junray Electrical è un produttore, fornitore e fabbrica di sottostazioni professionali in stile americano in Cina. Nella nostra produzione seguiamo rigorosamente lo standard americano per le scatole dei trasformatori. Ogni scatola del trasformatore viene sottoposta a test di accensione, test di resistenza alla tensione e test di protezione per garantire un funzionamento stabile e sicuro, con qualità garantita. Può superare senza problemi l'accettazione del progetto. Offriamo personalizzazione della capacità (da 50 kva a 1000 kva) e personalizzazione delle funzioni. In base alle reali esigenze dei clienti della distribuzione di energia esterna su piccola scala, possiamo personalizzare esclusivi trasformatori in stile americano per soddisfare con precisione i requisiti di distribuzione di energia di diversi scenari su piccola scala, rendendo il processo di approvvigionamento più privo di preoccupazioni e l'uso più rassicurante.

Panoramica del progetto di ristrutturazione

Sfondo del progetto

Il progetto prevede l'ammodernamento e la ristrutturazione della rete elettrica di un vecchio complesso residenziale in area urbana. Caratterizzato dalla sua età e dall'elevata densità di popolazione, il complesso originariamente si basava su un sistema di distribuzione caratterizzato da tradizionali trasformatori montati su palo e rack di commutazione esterni. Le attrezzature esistenti soffrivano di un grave invecchiamento e di una capacità insufficiente; le linee a bassa tensione erano eccessivamente lunghe, con conseguente deviazione significativa della tensione. Durante i picchi di utilizzo estivo, il sistema spesso scattava a causa del grave sovraccarico del trasformatore, non riuscendo a soddisfare la domanda di elettricità dei residenti per l'aria condizionata, le stazioni di ricarica dei veicoli elettrici e gli elettrodomestici ad alta potenza.

Date le strade interne strette del complesso, il paesaggio denso e la mancanza di spazio per sale di distribuzione su larga scala, e considerando fattori come l'ingombro, i costi e i tempi di costruzione, il progetto utilizza la sottostazione compatta di tipo scatolare in stile americano ZGS11. Questa soluzione integrata combina commutazione ad alta tensione, trasformazione di tensione, compensazione a bassa tensione e distribuzione di potenza in un'unica unità, affrontando efficacemente sfide come difficoltà di espansione della capacità, vincoli spaziali e requisiti di costruzione complessi tipici delle aree urbane più antiche.

Problemi prima della ristrutturazione

Grave carenza di capacità: la capacità dei vecchi trasformatori montati su palo era inadeguata, causando gravi sovraccarichi durante i picchi di carico estivi, frequenti surriscaldamenti, scatti e interruzioni di corrente.

Scarsa qualità della tensione all'estremità del carico: lunghi tratti di linea a bassa tensione hanno comportato elevate perdite di linea e bassa tensione all'estremità del consumatore, causando difficoltà nell'avvio degli apparecchi e luci tremolanti.

Elevato tasso di guasto dovuto all'invecchiamento delle apparecchiature: le tradizionali apparecchiature aeree erano esposte agli elementi (vento, pioggia, polvere, insetti), con conseguente degrado dell'isolamento e rischi significativi di dispersioni elettriche.

Mancanza di spazio di distribuzione dedicato: l'elevata densità e lo spazio aperto limitato hanno reso impossibile costruire fondazioni civili per sottostazioni box di tipo europeo o sale di distribuzione dedicate, limitando la disposizione delle apparecchiature tradizionali.

O&M ingombrante: le attrezzature erano sparse e il cablaggio disorganizzato, rendendo difficile la diagnosi dei guasti e richiedendo molto tempo per le riparazioni di emergenza, con conseguente alto tasso di reclami da parte dei residenti.

Piano di configurazione dell'attrezzatura

Per soddisfare i requisiti di layout compatto, messa in servizio rapida e affidabilità economicamente vantaggiosa in questo progetto di ristrutturazione urbana, è stata selezionata la sottostazione compatta di tipo scatolato in stile americano ZGS11-10kV. Questa unità integra interruttori di carico ad alta tensione, fusibili di backup, trasformatori ad alta efficienza energetica, componenti di distribuzione a bassa tensione e unità di compensazione della potenza reattiva. L'intero sistema è prefabbricato in fabbrica, consentendo il sollevamento e la messa in servizio direttamente in loco. Specifiche principali dell'attrezzatura

Modello: ZGS11-12/630kVA Sottostazione box prefabbricata stile americano

Tensione nominale: 10 kV/0,4 kV

Caratteristiche strutturali: design integrato completamente sigillato; lato alta tensione protetto da un interruttore-sezionatore combinato con fusibili limitatori di corrente

Mezzo isolante: isolamento ecologico con olio minerale; autoraffreddamento; funzionamento esente da manutenzione

Configurazione a bassa tensione: linee di ingresso/uscita integrate, compensazione della potenza reattiva e misurazione

Grado di protezione: resistente alla pioggia, alla polvere e alla condensa; adatto per ambienti residenziali esterni

Metodo di installazione: semplice fondazione a terra con sollevamento; non c'è bisogno di una sala di distribuzione dedicata o di complesse opere di ingegneria civile

Punti salienti di costruzione e applicazione

Design salvaspazio: struttura compatta in stile americano con un ingombro pari solo al 60% rispetto alle sottostazioni di tipo europeo; ideale per l'installazione in spazi ristretti o angoli di fasce verdi all'interno di aree residenziali.

Costruzione Rapida: Completamente prefabbricato e testato in fabbrica; il lavoro in loco è limitato alla preparazione delle fondamenta, al sollevamento e al cablaggio, riducendo significativamente la durata degli aggiornamenti legati all'interruzione di corrente.

Protezione affidabile e sensibile: il lato ad alta tensione utilizza una combinazione "interruttore-sezionatore + fusibile limitatore di corrente", garantendo l'isolamento istantaneo dei guasti da cortocircuito e sovraccarico per salvaguardare l'apparecchiatura.

Completamente sigillato e esente da manutenzione: la custodia completamente sigillata impedisce perdite di olio e ingresso di polvere; offre un'eccellente resistenza agli agenti atmosferici esterni e non richiede manutenzione ordinaria.

Conveniente: elimina la necessità di sale di distribuzione di ingegneria civile; l'elevato livello di integrazione delle apparecchiature riduce significativamente i costi di investimento rispetto alle soluzioni tradizionali.

Risultati operativi dopo l'aggiornamento

Eliminazione dei problemi di sovraccarico: l'aggiornamento della capacità garantisce l'assenza di sovraccarichi o scatti durante i picchi di utilizzo estivo, risolvendo in modo permanente i problemi cronici di interruzione di corrente nell'area.

Migliore qualità della tensione: il raggio di alimentazione ridotto e le perdite di linea ridotte stabilizzano la tensione all'estremità del consumatore entro intervalli standard, garantendo il corretto funzionamento delle apparecchiature elettriche.

Eliminazione dei rischi per la sicurezza: sostituisce le apparecchiature sopraelevate esposte e obsolete; l'unità completamente chiusa elimina i rischi di scosse elettriche, cortocircuiti e guasti causati da corpi estranei, migliorando significativamente la sicurezza elettrica residenziale.

Riduzione degli oneri di O&M: il design integrato ed esente da manutenzione determina tassi di guasto estremamente bassi e una chiara identificazione dei guasti, migliorando notevolmente l'efficienza della manutenzione. L'ambiente dell'area residenziale è ordinato e ordinato: le linee aeree disordinate e le apparecchiature obsolete sono state rimosse, creando un aspetto unificato ed esteticamente gradevole e migliorando l'immagine standardizzata dell'infrastruttura di distribuzione elettrica della comunità.

Riepilogo del caso

Le sottostazioni box-type in stile americano sono una soluzione di distribuzione dell'energia tradizionale ed economicamente vantaggiosa, ampiamente utilizzata nella ristrutturazione di aree urbane più vecchie, nell'aggiornamento della capacità di quartieri residenziali, in progetti di illuminazione stradale, in applicazioni commerciali e industriali su piccola scala e in siti di connessione alla rete fotovoltaica. Offrono vantaggi quali ingombro compatto, basso costo, installazione rapida, elevata integrazione, funzionamento esente da manutenzione ed eccellente durata all'esterno. Queste sottostazioni sono particolarmente adatte per gli aggiornamenti dei sistemi di distribuzione in cui lo spazio è limitato, i tempi sono serrati e il rapporto costo-efficacia è una priorità, rendendole la scelta ideale per l'espansione della capacità ai margini delle reti di distribuzione urbana.

Domande e risposte

Domanda: Qual è la differenza principale tra i quadri di tipo americano e i quadri di tipo europeo?

Risposta: La differenza principale sta nelle dimensioni e nel prezzo: i quadri in stile americano sono più piccoli del 40% e più economici del 30% rispetto ai quadri in stile europeo, il che li rende più adatti a piccoli scenari esterni. Entrambi sono progetti preassemblati e la velocità di distribuzione è la stessa. Tuttavia, i quadri di tipo americano si concentrano maggiormente sulla distribuzione di energia su piccola scala e non richiedono capacità ridondante, avendo quindi un maggiore rapporto costo-efficacia.

Domanda: La protezione IP54 della sottostazione di tipo americano può adattarsi ad ambienti difficili?

Risposta: Sì, la protezione IP54 può prevenire efficacemente acqua e polvere. In combinazione con la scatola verniciata a polvere antietà per esterni, può resistere all'esposizione al sole, alla pioggia e alla polvere in condizioni esterne rurali, prevenire danni ai componenti interni, garantire il funzionamento stabile a lungo termine dell'apparecchiatura e non è necessaria alcuna protezione aggiuntiva.

Domanda: la capacità può essere personalizzata? Può soddisfare i requisiti di scenari su piccola scala?

Risposta: Sì, la capacità varia da 50kva a 1000kva. La personalizzazione è supportata. Sulla base delle effettive esigenze di consumo di elettricità di scenari su piccola scala come aree rurali e piccoli cantieri, è possibile selezionare una capacità adeguata per un abbinamento preciso, evitando sprechi di capacità.
